很多人在进行浪涌保护器选型的时候，经常发现这样一个问题：为什么线路电压是380v或440v，而防雷厂家给我选用的浪涌保护器型号Uc值只有320v或385v？浪涌保护器的工作电压小于我的电压值，这样选出来的浪涌保护器安装在线路上能防雷吗？

其实，这里存在一个对电压参数的误区，也就是相电压和线电压的区别。

究竟相电压和线电压之间有什么关系呢？为什么我的浪涌保护器Uc值小于线电压还能正常工作呢？下面，小编就来给大家科普下这两个概念吧。

什么是相电压和线电压？

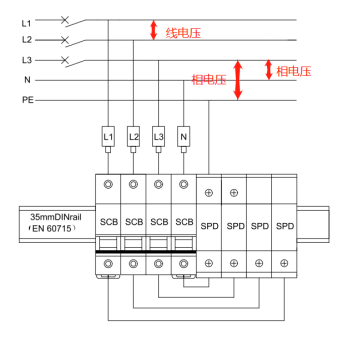

举例：在一个三相五线制的供电系统（如TN-S接零保护系统）中，分别由三根相线及一根零线及一根PE线组成，那么在这个三相五线制的供电系统中，相电压指的是任意一根相线和零线（N线）、任意一根相线与PE线之间的电压；线电压指的是任意两根相线之间的电压。如下图所标识：

L3与PE线之间的电压是相电压，L3与N线之间的电压也是相电压；

L1与L2线之间的电压为线电压。

浪涌保护器选型

相电压和线电压之间的关系

我们国家常用的标准交流电压是：相电压为220v，线电压为380v，而相电压和线电压之间的数学关系为：线电压为相电压的√3倍。

为什么浪涌保护器Uc值小于线电压还能正常工作呢？

首先，我们来了解浪涌保护器的工作原理：浪涌保护器的安装位置是在相线和零线、相线和地线之间，3PN浪涌保护器还会安装在零线和地线之间，无论如何浪涌保护器都不会安装在两根火线之间。因此，我们在浪涌保护器选型时，选Uc值时，只需要考虑电路中的相电压。

浪涌保护器选型

因此当大家在安装浪涌保护器时，看到的电路电压为380v，而实际的相电压只有220v，给它安装Uc为320v或385v的防雷器完全能达到防雷效果。而如果是440v的线电压，那么它的相电压就是254v，安装320v或385v的浪涌保护器也都能满足这个电路系统中的防雷要求。

浪涌保护器选型

大家在浪涌保护器选型时往往会碰上很多问题，这个不奇怪，防雷本来就是一个比较偏冷的行业。杭州易造科技作为专业的防雷器厂家，有完善的售前技术咨询服务，具备从浪涌保护器到雷电预警系统等防雷全系列型号产品线，同时可以量身定制多种防雷方案，大家在遇到防雷上的问题时可以随时来咨询易造科技。

-End-

易造防雷浪涌保护器的主要优势：

易造复合型防雷电源SPD专用浪涌保护器，20年设计寿命，一体式组合低压电源防雷器小体积大通流，低残压、高TOV耐受1800V；MG串联技术，0漏流0续流；密封结构无外泄电弧，不起火。

易造三相、单相、混合型防雷浪涌模块采用链式放电技术，实现了防雷SPD的能量自动协调功能，安装时无需考虑两级电源交流SPD间的距离，t1、一类、一级SPD防雷器可以直接安装于t2、ii、二级防雷浪涌保护器后端，安装更快捷！

易造国产优质浪涌保护器品牌厂家，外壳采用PA66高阻燃绝缘防护材料，符合UL94V-0 RoHS REACH认证，一体式复合型组合设计防震防潮耐高温，易造低压防雷电源专用防雷器、交流雷电雷击电涌SPD模块等浪涌保护器广泛应用于家用、配电箱、配电柜、消防、光伏、通讯、设备、系统、机房、电网、加油站、变电所、工厂、小区、电梯、控制柜、工业、新能源、通讯、建筑、轨道交通、石油石化等多个领域。

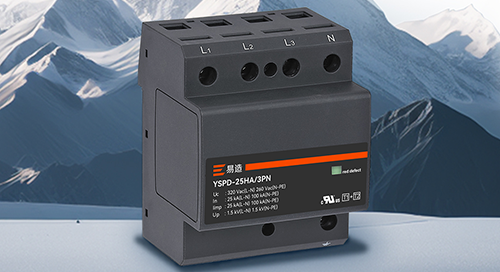

易造复合型浪涌保护器
