光伏防雷解决方案-厂家0元赠送【杭州易造】

发布时间:2022-03-06 浏览量:660 作者:易造科技-小褚

光伏防雷解决方案,光伏是一种清洁环保的发电技术,对于全球能源危机以及环保问题都是一项重要技术。由于光伏太阳能板都布置在户外而且光伏方阵的占地面积较大,极易被雷电击中,雷电浪涌也会随之进入光伏发电系统。如何进行有效的防雷是光伏面临的一个重要问题,易造可为光伏发电提供全面又高效的防雷措施。


光伏防雷解决方案


光伏系统设备的雷电及过电压保护




1.雷电对光伏发电系统设备的影响

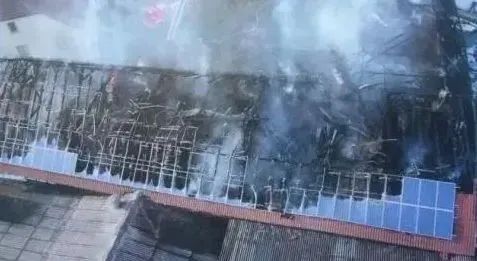

a.直击雷:光伏发电站通常会建立在空旷地带且占地面积大,所以雷电很可能直接击中光伏发电方阵,造成设备的损坏,从而无法工作。

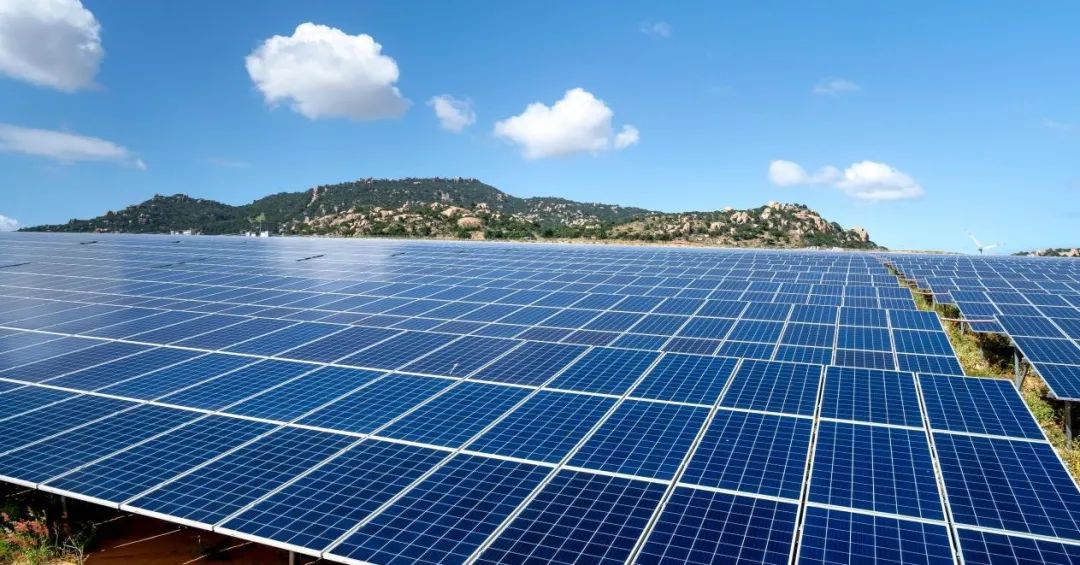

光伏防雷解决方案-光伏发电系统


b.感应雷:远处的雷电闪击,由于电磁脉冲空间传播的缘故,会在光伏设备内部以及后续变电线路中产生浪涌过电压,损坏电气设备。

2.光伏发电系统的设备

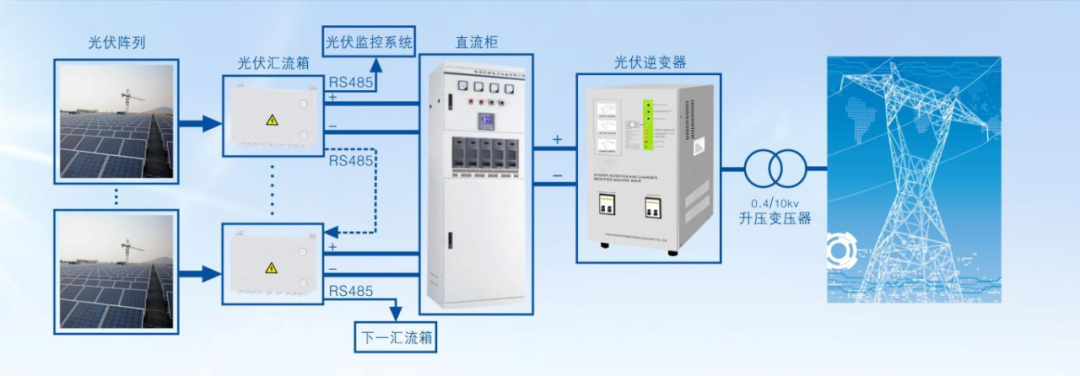

光伏防雷解决方案一套完整的光伏发电系统包括发电方阵、汇流箱、直流配电柜、逆变器、交流配电柜等设备。



光伏防雷解决方案-发电系统设备


3.光伏设备的雷电防护

光伏防雷解决方案光伏设备的雷电防护包括了防护直击雷的外部防雷以及汇流箱逆变器的内部防雷。外部防雷包括避雷针、引下线、接地装置等,内部防雷包括光伏直流浪涌保护器以及交流浪涌保护器等器件。


参考标准:

GB/T 18802.32-2021    低压电涌保护器:用于光伏系统的电涌保护器选择和使用导则

GB/T 36963-2018         光伏建筑一体化系统防雷技术规范

GB/T 32512-2016         光伏发电站防雷技术要求

IEC 61643-32              低压浪涌保护装置(第32部分:与直流电源相连的浪涌保护装置、光伏装置侧)





  易造光伏防雷方案



1.易造光伏用SPD特点

光伏防雷解决方案易造拥有全系列Type2及Typel+2光伏交流和直流电涌保护器,最大承受电压从100V-1800V,完全满足IEC61643-32的使用要求,覆盖了绝大部分的系统需求,易造光伏SPD有以下特点:

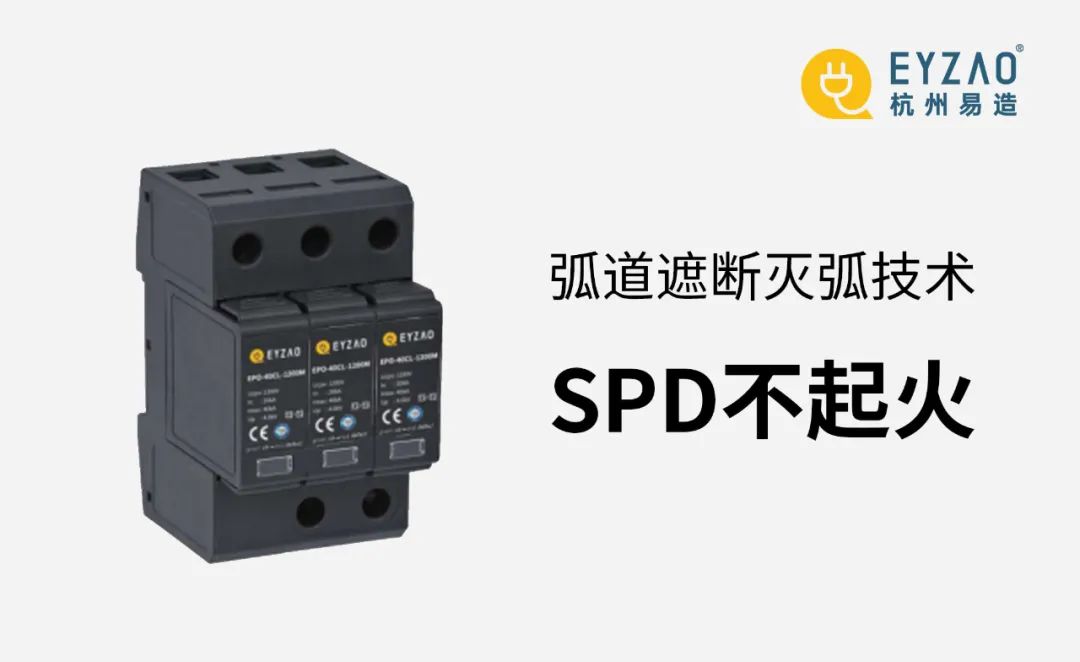

光伏防雷解决方案-SPD


a.防震动可插拔模块设计:即使运输震动、电流泄放时的冲击都不会使模块松动,更换模块无需任何工具,操作简单,提供了良好的用户体验。

b.大遮弧挡板的巧妙设计提供了低温焊点的快速热传导及脱扣后的大爬电距离(>10mm),大大提高了脱扣灵敏度,同时降低了失火风险。

c.本地红绿窗口的可视状态指示和浮动切换式干接点遥信告警,有效告知电涌保护器的工作状态,提供了友好的客户维护体验。

d.多种安装方式包括带底座和不带底座的PCB固定和DIN轨安装,更好的满足了各类光伏系统场景的需求。


2.易造光伏防雷解决方案

a. 直流侧

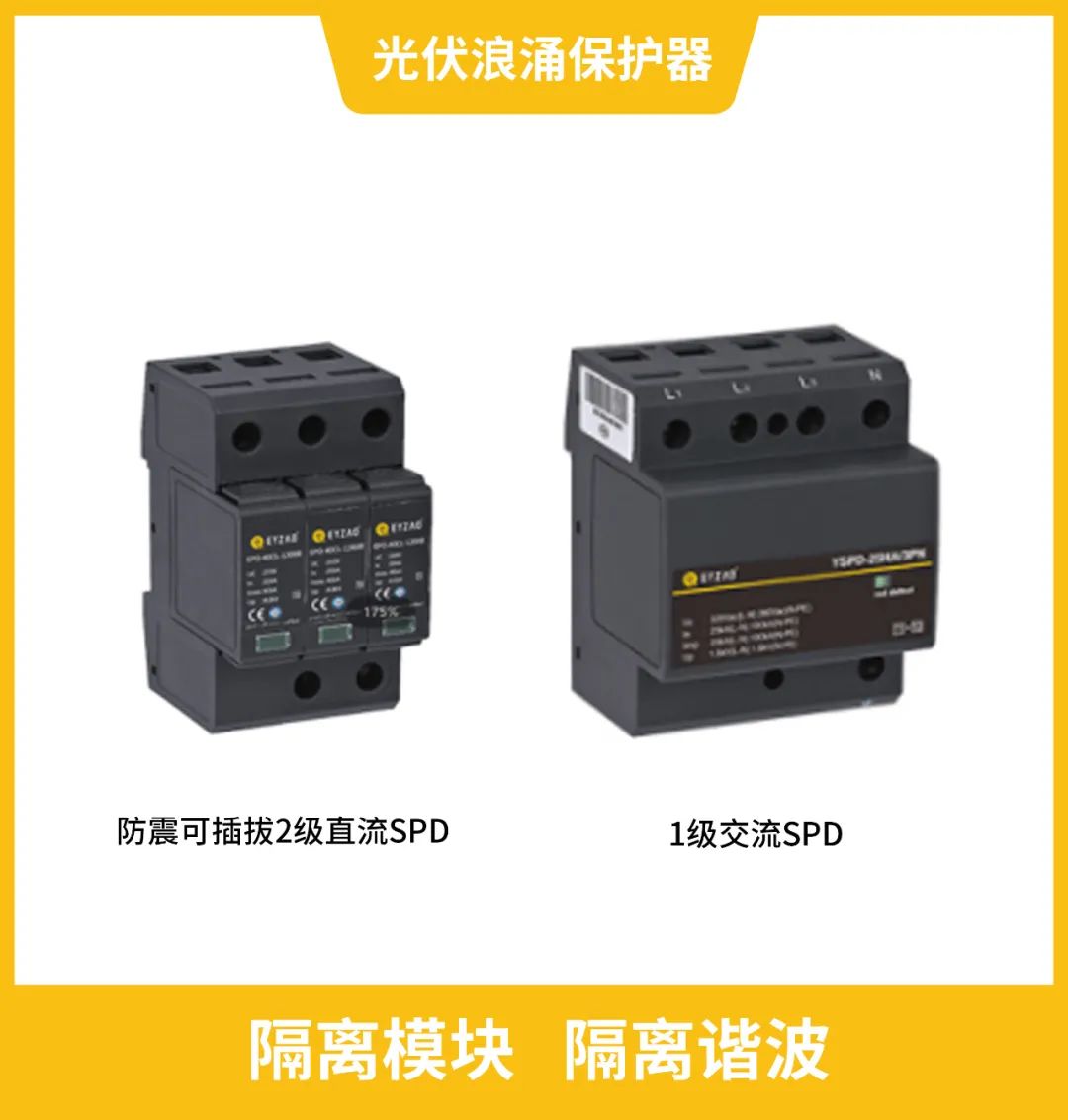

光伏阵列/汇流箱/逆变器:根据光伏系统电压等级,选择对应的可插拔防震2级直流SPD


b.交流测

逆变器:特别带有2000V隔离模块的SPD,有效避免系统的谐波干扰并确保低电压保护水平。

配电箱:靠近直击雷区域需要安装1级交流SPD

供电系统:可提供供电系统制式(TNC,TT,TNS),选择对应防震可插拔模块化SPD


光伏防雷解决方案-模块

-End-


易造防雷浪涌保护器防雷器主要优势

易造复合型浪涌保护器20年设计寿命,小体积大通流,低残压、高TOV耐受1800V;MG串联技术,0漏流0续流;密封型结构无外泄电弧,不起火。


易造电涌保护器采用链式放电技术,实现了SPD的能量自动协调功能,安装时无需考虑两级SPD间的距离,第二级SPD可以直接安装于第一级SPD后端,安装更方便!


易造浪涌保护器外壳采用PA66高阻燃绝缘材料,符合UL94V-0 RoHS REACH,一体化设计防震防潮耐高温,易造电涌保护器广泛应用于电力、新能源、通讯、建筑、轨道交通、石油石化等多个领域。


易造防雷浪涌保护器(防雷器)的主要优势


杭州易造是浙江省科技型企业,高品质防雷设备生产厂家,拥有全套风电浪涌保护器生产技术。主要生产一级浪涌保护器二级浪涌保护器三级电涌保护器信号防雷器直流防雷器风电浪涌保护器等全系列防雷模块,产品通过了UL、CSA、TUV、CQC、CE等权威认证,1500+规格型号,可满足所有低压设备的电涌防护要求。
