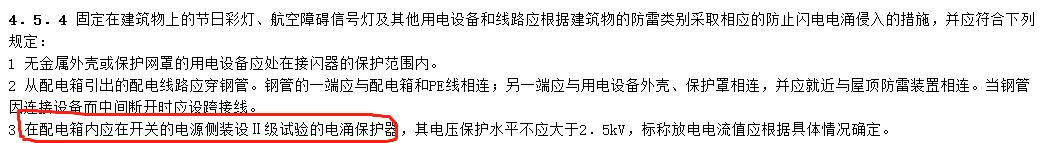

电涌保护器是建筑物内部防雷不可缺少的元器件，它和空开等元件共同防护电网的安全，让用电设备能够稳定安全的运行，电涌保护器能够迅速地将侵入输电系统的过电压及时泄放。前段时间，易造的一个客户购买了易造电涌保护器后，打电话过来咨询：电涌保护器在配电箱内的安装位置怎么定？这个问题比较实用，今天小编来给大家介绍一二。首先，我们浪涌保护器安装位置的确定，我们要严格按照国标来执行，GB50057的4.5.4中明确写道：浪涌保护器应当安装在开关的电源侧。那么哪里才是开关的电源侧呢？

通常配电箱内设计有空气开关，由它来控制电源对负载的供电。正常情况下，除了进线总空开，还会在负载支路上配分空开。根据供电情况，我们将空开的两端分为电源侧和负载侧。顾名思义，空开接电源那端就是电源侧，接负载端那就是负载侧。然而，对于总空开来说，它的两侧都没有直接连接负载因此都是电源侧，而分空开则不同，有负载侧和电源侧。

下面我们来梳理浪涌保护器的安装问题，正常情况下，我们把电涌保护器选择安装在进线口总空开的前面或后面。但是安装时还要看项目的实际情况来定，比如配电箱内没有安装分空开，那么，电涌保护器就安装在总空开的前端电源侧。反之，如果配电箱内有分空开，我们就可以把浪涌保护器安装在分空开的电源侧。

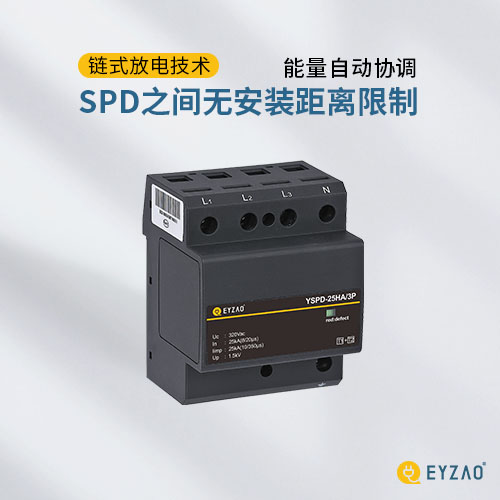

配电箱电涌保护器

不论哪种情况，只需了解电源侧和负载侧如何区分，以及按照标准对于浪涌保护器安装位置的要求，电涌保护器在配电箱内安装位置的问题都能迎刃而解。今天小编简单介绍了浪涌保护器在安装上常见的安装位置问题，如果各位读者对于浪涌保护器安装有其他特殊案例，欢迎一起来交流。

-End-
