电涌保护器(SPD)的选择-符合IEC相关规定要求

发布时间:2022-06-21 浏览量:372 作者:易造科技-小古

电涌保护器(SPD)的选择,供电系统(依据1EC62305-4(EN62305-4)的防雷分区的概念,为电气设备建立先进的雷击和电涌保护系统,是保障复杂的电气、电子设备无故障、无损害工作不可缺少的基本条件。对于1EC62305-4(EN62305-4)所规定的防雷保护分区中雷击和电涌保护系统的SPD的要求,在IEC60364-5-53/A2(IEC64/1168/CDV:2001)有相关规定。


电涌保护器(SPD)的选择

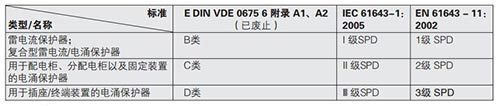

作为建筑物固定装置的一部分使用的SPD,依据EC61643-1(EN61643-11),被划分为“1级”、“2级”和“Ⅲ级”SPD。根据他们所选的安装地点的不同,针对不同的要求和它的负载,分别进行测试。

电涌保护器(SPD)的选择-等级

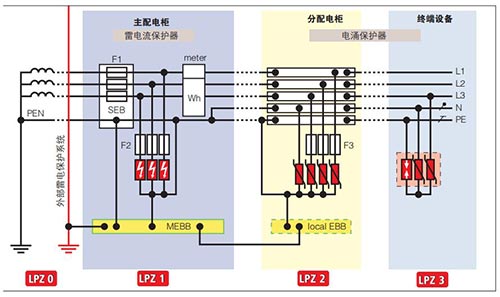

电涌保护器(SPD)的选择,第一级SPD的泄放能力的要求是最高的。主要用于雷击和电涌保护系统中LPZ0~LPZ1及更高雷电保护区的保护,如图下图所示。这些保护装置必须能够多次泄放波形为10/350us的雷电冲击电流并保证其自身不会损坏。第1级SPD也被称为雷电流保护器,其主要任务是阻止具有破坏性的部分雷电冲击电流侵入到建筑物内的电气设备。


电涌保护器(SPD)的选择-一级浪涌



电涌保护器(SPD)的选择,LPZOLPZ1以及更高雷电保护区的界面,或是LPZ1LPZ2以及更高的防雷保护区的界面,使用放电能力约为几十千安(8/20μs波形)的第2级电涌保护器。


电涌保护器(SPD)的选择-二级浪涌



电涌保护器(SPD)的选择,供电设备的雷击和电涌保护系统的最后一环是对终端设备的保护(位于LPZ2~LPZ3以及更高防雷分区)。第3级保护(终端保护)主要是防止供电系统中线间剩余电涌(如L-N之间的电涌)和各种操作过电压。



电涌保护器(SPD)的选择-三级浪涌



更多电涌保护器资讯请立即咨询易造技术黄工。


-End-


易造防雷浪涌保护器防雷器主要优势

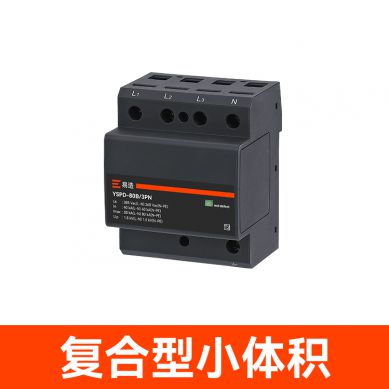

易造复合型浪涌保护器20年设计寿命,小体积大通流,低残压、高TOV耐受1800V;MG串联技术,0漏流0续流;密封型结构无外泄电弧,不起火。


易造电涌保护器采用链式放电技术,实现了SPD的能量自动协调功能,安装时无需考虑两级SPD间的距离,第二级SPD可以直接安装于第一级SPD后端,安装更方便!


易造浪涌保护器外壳采用PA66高阻燃绝缘材料,符合UL94V-0 RoHS REACH,一体化设计防震防潮耐高温,易造电涌保护器广泛应用于电力、新能源、通讯、建筑、轨道交通、石油石化等多个领域。


易造防雷浪涌保护器(防雷器)的主要优势


杭州易造是浙江省科技型企业,高品质防雷设备生产厂家,拥有全套风电浪涌保护器生产技术。主要生产一级浪涌保护器二级浪涌保护器三级电涌保护器信号防雷器直流防雷器风电浪涌保护器等全系列防雷模块,产品通过了UL、CSA、TUV、CQC、CE等权威认证,1500+规格型号,可满足所有低压设备的电涌防护要求。
