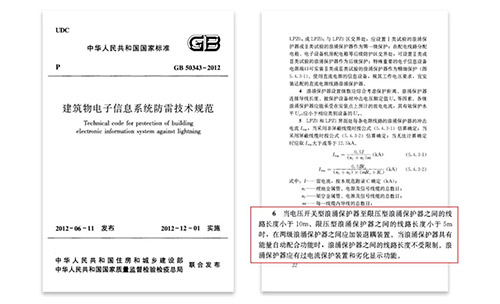

浪涌保护器安装时需要注意的一个距离，GB50343第5.4.6：当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m，限压型浪涌保护器之间的线路长度小于5m时，在两级浪涌保护器之间应加装退耦装置。

浪涌保护器-GB50343

浪涌保护器安装时需要注意的一个距离，标准这样规定主要原因是：在电源线路中安装了多级电源SPD，由于各级SPD的标称导通电压和标称导通电流不同、安装方式及接线长短的差异，在设计和安装时如果能量配合不当，将会出现某级SPD不动作的盲点问题。

浪涌保护器-安装

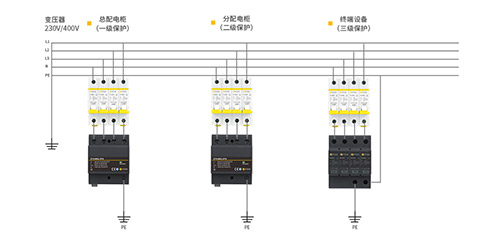

为了保证雷电高电压脉冲沿电源线路侵入时，各级 SPD都能分级启动泄流，避免多级SPD间出现盲点，两级SPD间必须有一定的线距长度（即一定的感抗或加装退耦元件）来满足避免盲点的要求。同时要求末级电源SPD的保护水平必须低于被保护设备对浪涌电压的耐受能力。

浪涌保护器-接线

各级电源SPD能量配合最终目的是，将威胁设备安全的电压电流浪涌值减低到被保护设备能耐受的安全范围内，而各级电源SPD泄放的浪涌电流不超过自身的标称放电电流。

GB50343同时提到了：当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。

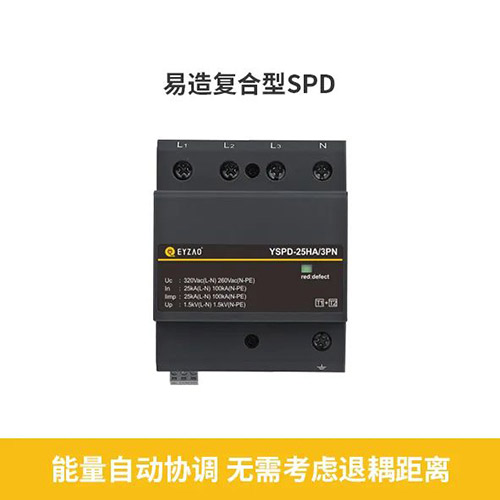

易造复合型浪涌保护器采用链式放电技术，产品具备能量自动协调功能，在安装易造浪涌保护器时，可以无需考虑两级浪涌保护器之间的距离，并且防雷效果依然出色。

-End-

易造防雷浪涌保护器（防雷器）的主要优势：

易造复合型浪涌保护器，20年设计寿命，小体积大通流，低残压、高TOV耐受1800V；MG串联技术，0漏流0续流；密封型结构无外泄电弧，不起火。

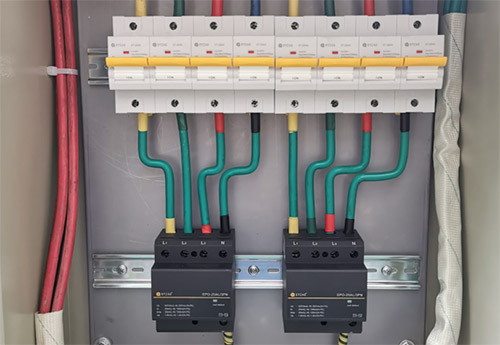

易造电涌保护器采用链式放电技术，实现了SPD的能量自动协调功能，安装时无需考虑两级SPD间的距离，第二级SPD可以直接安装于第一级SPD后端，安装更方便！

易造浪涌保护器外壳采用PA66高阻燃绝缘材料，符合UL94V-0 RoHS REACH，一体化设计防震防潮耐高温，易造电涌保护器广泛应用于电力、新能源、通讯、建筑、轨道交通、石油石化等多个领域。
