在我们生活中经常听说spd防雷器，今天小编就带大家来聊一聊spd防雷器，来了解一下什么是spd防雷器，它有什么作用，有什么类型，保护等级分几级。spd防雷器也称浪涌保护器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，电涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。

spd防雷器主要有3种，一种是开关型spd防雷器，另一种是限压型spd防雷器,复合型spd防雷器。开关型spd防雷器在没有瞬时过电压时呈现高阻抗，一旦响应雷电瞬时过电压，其阻抗就突变为低阻抗，允许雷电流通过，也被称为“短路开关型spd防雷器”。

限压型spd防雷器当没有瞬时过电压时，为高阻抗，但随电涌电流和电压的增加，其阻抗会不断减小，其电流电压特性为强烈非线性，有时被称为“钳压型spd防雷器”。复合型spd防雷器由电压开关型组件和限压型组件组合而成，可以显示为电压开关型或限压型或两者兼有的特性，这决定于所加电压的特性。

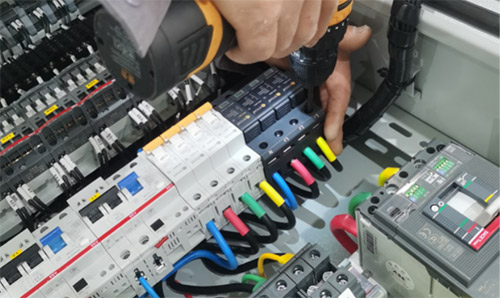

spd防雷器

spd防雷器从保护级别上可分为三个等级。

一级spd防雷器设计安装于直击雷风险较高区域，尤其是设有外部防雷系统的建筑物，主要是考量其耐受能力，防护直击雷，安装在防护分区LPZ 0B与LPZ 1之间；一级spd防雷器常用的冲击电流参数是12. 5KA，15KA， 20KA, 25KA。

二级spd防雷器安装于没有LPS或接闪器的入口处、主配电柜处或接近敏感设备处等，在防护分区LPZ1与LPZ2之间安装;T2级的产品种类较多，其常见的最大放电电流参数有20KA,40KA，80KA， 100KA 等，二级spd防雷器主要考量其电压保护水平up值。

spd防雷器-等级

三级spd防雷器安装在防雷分区LPZ2往后的区域，保护敏感和远距离设备，其主要作用是钳压，把线路上残留的浪涌电压减少至1.0V以内;三级spd防雷器通常安装在要保护的终端设备的前端，可安装于多种环境，其型号、外观多样化，有导轨安装式、插入式、还可直接安装在PCB板上。

以上就是小编对spd防雷器的详细介绍，希望可以帮助需要spd防雷器的朋友，更多关于spd防雷器的资讯，请关注易造官网！
