光伏发电系统浪涌保护器方案-立即咨询免费获取【杭州易造】

发布时间:2022-07-15 浏览量:262 作者:易造科技-小古

光伏发电是风力发电以外的另一种再生清洁能源,被广泛的应用于各个国家和地区。它具有安装简单,可大可小,稳定,长寿命等特点。一般来说光伏发电系统由光伏电池板、汇流箱、逆变器、配电柜、蓄电池以及相应的总线控制系统等构成。内部集成了大量的电气和电子设备,而这些设备又都集中在一个相对较小的空间内。毫无疑问,雷击以及电涌也是光伏发电系统的一大灾害。易造为光伏发电系统提供了全面而又高效的雷击防护解决方案。


光伏发电系统浪涌保护器方案


根据IEC 62305系列标准以及光伏直流系统的特殊要求,确定光伏发电系统的雷击防护分区以及光伏浪涌保护器安装和选用,必须要考虑:

1. 雷电防护区域 (LPZ 0…3);

2. SPD符合的测试电流波形 (8/20 波形和波形等);

3. 电压保护水平 (特别是交流侧SPD的U P 值);

4. 直流侧开路电压;

5. 谐波干扰等

依据标准

1. EN 50539-11《光伏系统应用的电涌保护器》

4. IEC 62305《雷电防护》系列标准

5. IEC 61312《雷电电磁脉冲的防护》

6. IEC 61643-11《接至低压配电系统的电涌保护器》

7. GB 50057《建筑物的防雷设计规范》

光伏系统保护的选型要点:

击穿: 为防止击穿,通流量是SPD的关键参数

脱扣: SPD发生故障时及时的脱扣会避免燃烧事故,如何保证能够准确及时地脱扣是SPD设计时必须考虑的问题

电弧: SPD发生脱扣后会产生拉弧(电弧),光伏直流系统中由于电压电流的频率是恒定的,不在相位的过零点,因此相对于交流系统中的SPD而言,直流系统中的SPD在发生脱扣时产生的电弧不容易自行熄灭,极易引发SPD的燃烧,无论对于SPD自身还是被保护系统,这都是不允许的

谐波: 交直流逆变器以及非线性负荷等因素都会造成谐波,会导致电压长时间升高至千伏以上,如何确保SPD本身不受损害是一个关键问题


光伏发电系统浪涌保护器方案

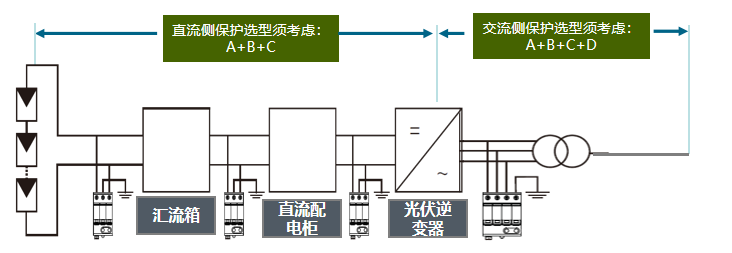

光伏发电系统示意图


光伏发电系统浪涌保护器方案

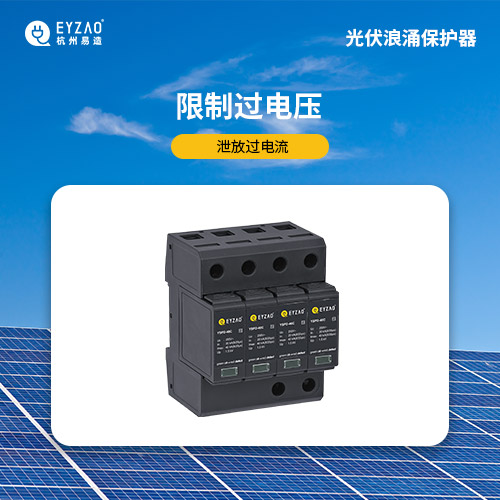

易造光伏系统交流侧专用解决方案,采用特殊的隔离模块(静态动作电压2000V)和3+1不接零线的结构,有效的解决谐波过电压对SPD造成的使用寿命短和燃烧等安全隐患。


-End-


易造防雷浪涌保护器防雷器主要优势

易造复合型浪涌保护器20年设计寿命,小体积大通流,低残压、高TOV耐受1800V;MG串联技术,0漏流0续流;密封型结构无外泄电弧,不起火。

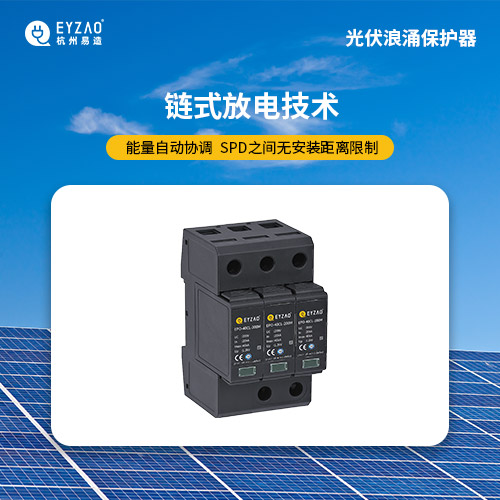

易造电涌保护器采用链式放电技术,实现了SPD的能量自动协调功能,安装时无需考虑两级SPD间的距离,第二级SPD可以直接安装于第一级SPD后端,安装更方便!


易造浪涌保护器外壳采用PA66高阻燃绝缘材料,符合UL94V-0 RoHS REACH,一体化设计防震防潮耐高温,易造电涌保护器广泛应用于电力、新能源、通讯、建筑、轨道交通、石油石化等多个领域。


易造防雷浪涌保护器(防雷器)的主要优势


杭州易造是浙江省科技型企业,高品质防雷设备生产厂家,拥有全套风电浪涌保护器生产技术。主要生产一级浪涌保护器二级浪涌保护器三级电涌保护器信号防雷器直流防雷器风电浪涌保护器等全系列防雷模块,产品通过了UL、CSA、TUV、CQC、CE等权威认证,1500+规格型号,可满足所有低压设备的电涌防护要求。
