前段时间易造小编接到一个设计师的咨询，他的问题是：在工业厂房楼顶的一个子系统，需要在这个子系统的进线控制柜内安装浪涌保护器，在避雷针的保护范围内，安装在楼顶的配电箱浪涌保护器用一级还是二级？如果选择I级的那么如何确定Iimp的值？选择II级浪涌保护器的话In的值是多少kA呢？

安装在楼顶的配电箱浪涌保护器用一级还是二级-安装国标要求

国标GB 50343 -2012第5.4.3的第3条规定：进入建筑物的交流供电线路，在线路的总配电箱等LPZ0A或LPZ0B与LPZ1区交界处，应设置I类试验的浪涌保护器或II类试验的浪涌保护器作为第一级保护；

国标解读：可以选择一级浪涌也可以选择二级浪涌保护器。

浪涌保护器选型依据

国标规定不同防护等级的建筑物，选择浪涌保护器的通流量大小可以不同，因此浪涌保护器具体如何选型，首先需要确定建筑物的雷电防护等级。

国标GB 50343 -2012第4.3.1：建筑物电子信息系统根据其重要性、经济性和价值上考虑，可按表 1-1选择确定建筑物的雷电防护等级分类。

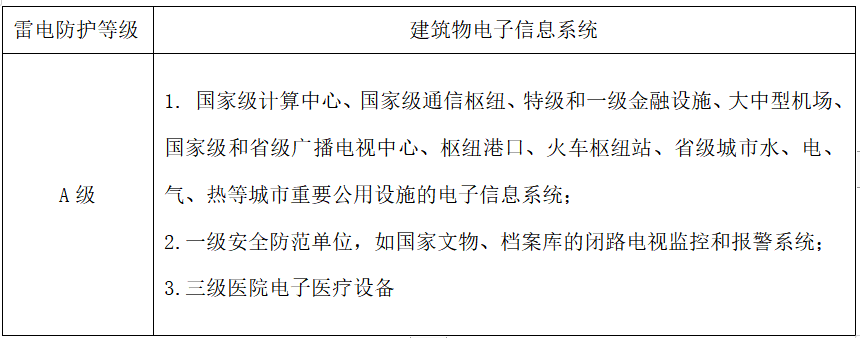

表1-1建筑物电子信息系统雷电防护等级

建筑物电子信息系统雷电防护等级-浪涌保护器选型

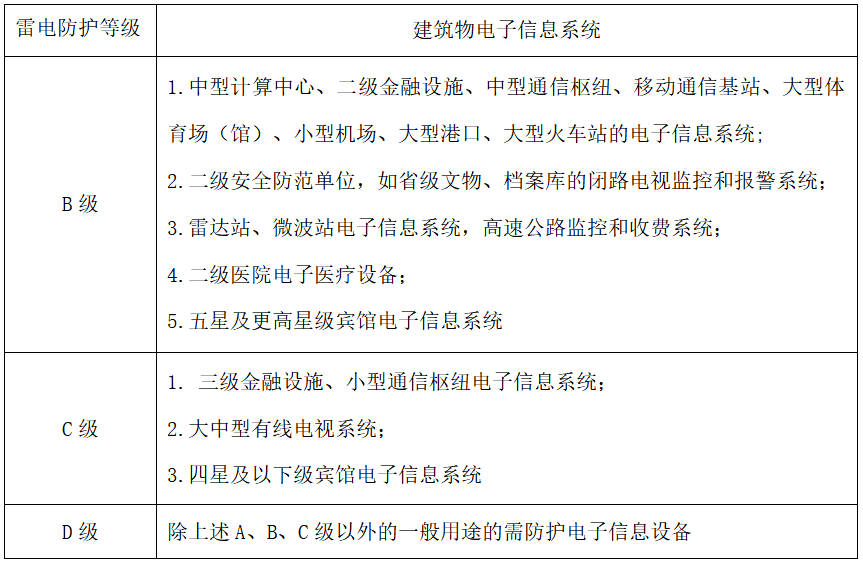

续表 1-1

建筑物电子信息系统雷电防护等级-浪涌保护器选型

不同防护等级建筑物浪涌保护器选型

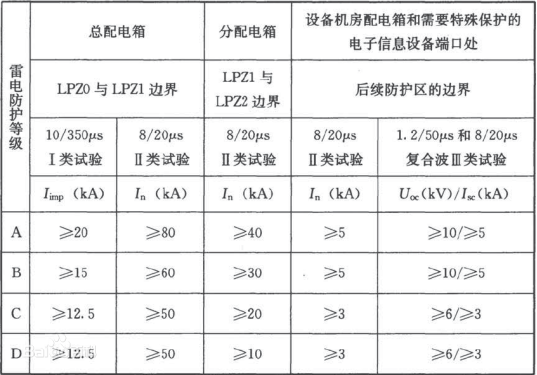

表 1-2为分级防护标准

防护标准-浪涌保护器选型

如上表格，贵项目如果是防护一级雷电的建筑物，那么可以选择20kA以上的一级浪涌保护器，如果要选择二级浪涌，则需要选择In≥80kA的浪涌保护器。从经济性来说，二级In的值超过80kA的浪涌成本几乎和一级浪涌持平，建议楼顶设备直接采用一级浪涌保护器，通流量更大，防雷更持久。

楼顶的配电箱浪涌保护器用一级还是二级？其它防护等级的建筑物以表格分级防护标准内的要求类推。目前一级浪涌保护器通用的Iimp值是25kA，它与15kA的一级浪涌保护器成本相差不大，因此，鉴于设备安全性的考虑，易造小编建议您选用通流量更大的一级浪涌保护器，不但使用寿命长，而且雷电防护更加有效。
