在雷电防护中，浪涌保护器起到了无比重要的作用，它泄放了巨大的雷电流，将庞大的雷电过电压限制在安全范围内，堪称用电设备的保护神。那么如何才能正确地安装浪涌保护器，让这尊保护神能够更好地发挥自己的作用呢？今天小编带大家详细地了解一下浪涌保护器的安装方法。

浪涌保护器的安装方法,在安装浪涌保护器之前，你要了解它的基本信息，是装在单相系统还是三相系统，以及它的基本接口位置。因此，我们要识别电源防雷器上面的一些字母。“L”、“N”、“PE”这是在这个防雷器上面看到的字母，分别表示的是火线、零线、和接地。然后，我们要找到配电箱内的空气开关，一般配电箱里面安装防雷器都是安装在空气开关的后面。最后，我们要将防雷器与被保护设备并联于系统中，具体连接方法是：将电源线分别接入防雷器“L”、“N”接线孔，从“PE ”接线孔引出接地线连接到防雷接地母线。

浪涌保护器的安装方法-接线

浪涌保护器的安装方法,在安装浪涌保护器时，我们需要注意这么几点。

一、必须在断电的情况下进行安装，保证人身安全。

二、在接线前要确认接入导线的截面积符合技术要求。根据国标50343规定，一级SPD连接相线铜导线截面积不小于6mm²，连接地线导线截面积不小于10mm²。二级SPD连接相线铜导线截面积不小于4mm²，连接地线导线截面积不小于6mm²，与电涌保护器连接的导线应短而直，引线总长度不宜超过0. 5m。

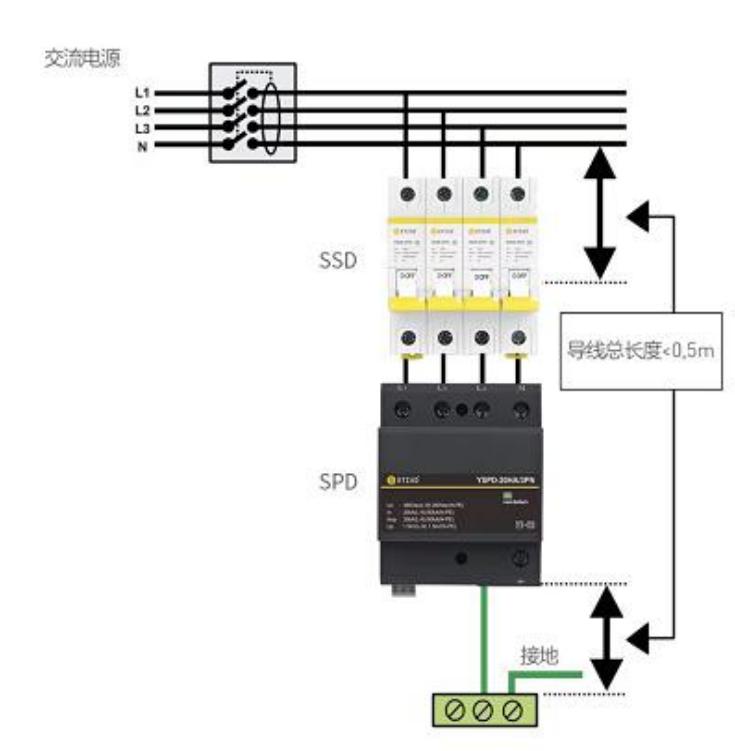

浪涌保护器的安装方法-引线长度

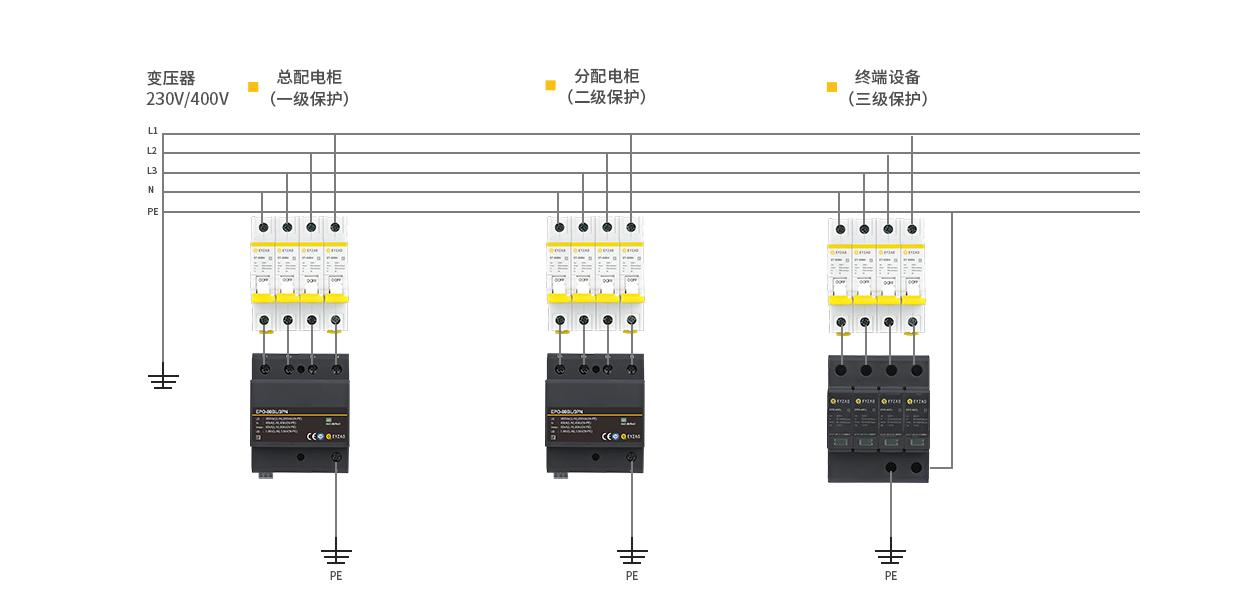

三、浪涌保护器的安装方法,在一条线路上要设置多级浪涌保护器时，还应考虑它们之间的能量协调配合。第5.4.6条规定：当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m，限压型浪涌保护器之间的线路小于5m时，在两级浪涌保护器之间应加装退耦装置。只有当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。

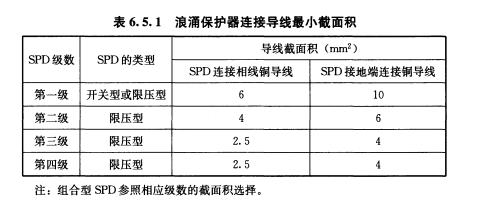

浪涌保护器的安装方法-截面积

四、浪涌保护器的安装方法,注意检查所有螺丝是否已拧紧，以免因接触不良导致导线发热，影响电气性能。防雷器平时无需特别维护，只需定期检查导线连接是否松动，工作状态指示是否正常。其中需要注意的是，故障指示为红色的时候，表示内部出现故障，此时必须尽快更换浪涌保护器，避免造成生命财产损失。

浪涌保护器的安装方法-安装指导

浪涌保护器的安装方法,浪涌保护器的粗略安装方法文章已经大致介绍了，至于浪涌保护器的具体安装操作，不同场景需要安装什么样的浪涌保护器等问题，欢迎来电咨询。
