浪涌保护器安装在配电箱内的什么位置-点击查看-易造防雷

发布时间:2024-02-06 浏览量：1217 作者：易造科技-小古

浪涌保护器能够及时地将侵入电力系统的雷电浪涌及时泄放掉，使整个线路的电位保持一致，所以也有人叫它等电位连接器。但是有些用户购买了浪涌保护器后，却碰到那么一个问题：我应该将浪涌保护器安装在配电箱内的什么位置呢？今天，小编就来给您讲讲浪涌保护器在配电箱内的安装问题。

浪涌保护器在配电箱内的安装

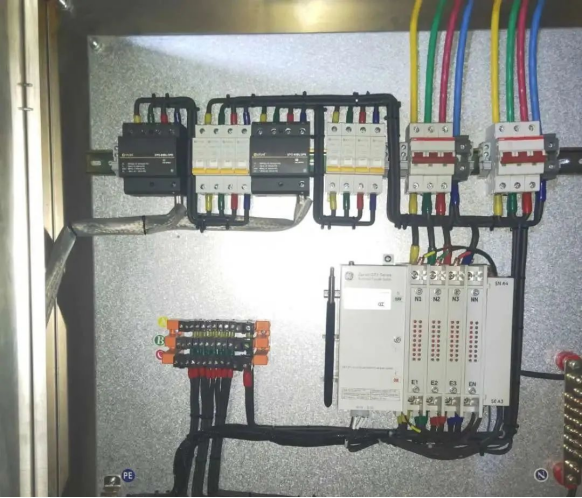

配电箱通常配有空气开关来控制电源对负载的供电，通常情况下，除了进线总空开，还会在后续负载支路上配分空开。

因此，根据安装情况和供电情况，我们可以将空开的两端分为电源侧和负载侧。顾名思义，如果空开的一侧接的电源那就是电源侧，如果接负载那就是负载侧。对于总空开来说，它的两侧都没有直接连接负载，因此都是电源侧，而分空开则不同，有电源侧和负载侧。

浪涌保护器在配电箱内的安装

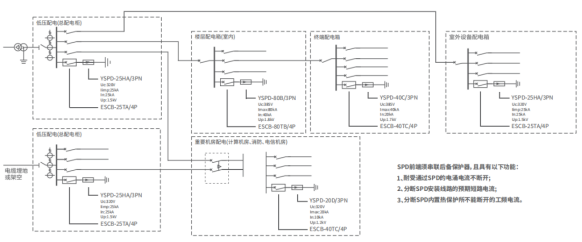

了解了电源侧和负载侧后，下面我们来了解浪涌保护器在配电箱内的安装问题。GB50057的4.5.4中明确规定，浪涌保护器应当安装在开关的电源侧，因此通常情况下，我们可以选择安装在进线总空开的前端或后端。但是实际安装还要根据现场具体情况而定，比如配电箱内没有装分空开或其他特殊情况，那样总空开的前端是电源侧，后端就是负载侧。

浪涌保护器在配电箱内的安装

例如易造的一位客户，在设计小区内节日彩灯输电线路配电箱方案时，遇到了特殊情况：小区的节日彩灯虽然有配分空开，但是平时不经常去用，大部分时间处于断开状态，只在一些特殊的节日才开启。

浪涌保护器在配电箱内的安装

对于这种情况而言，主空开就成了配电箱的唯一开关。那样主空开的左侧就是电源侧，右侧就是负载侧，因此浪涌保护器就需要安装在主空开左侧的进线端了。

浪涌保护器在配电箱内的安装

以上的情况，您有碰到过吗？总之，不论哪种情况，只需了解电源侧和负载侧如何区分，并遵循国标对浪涌保护器安装位置的规定，浪涌保护器安装在配电箱内什么位置的问题就能迎刃而解了。
