浪涌保护器怎么选型和配线-厂家技术指导【杭州易造】

发布时间:2022-10-02 浏览量：2476 作者：易造科技-小张

雷电灾害是最严重的自然灾害之一，全世界每年因雷电灾害造成的人员伤亡、财产损失不计其数。随着电子、微电子集成化设备的大量应用，雷电过电压和雷击电磁脉冲所造成的系统和设备的损坏越来越多。因此，尽快解决建筑物和电子信息系统雷电灾害防护问题显得十分重要。浪涌保护器怎么选型和配线？

浪涌保护器怎么选型和配线

随着相关设备对防雷要求的日益严格，选择合适的浪涌浪涌保护器抑制线路上的浪涌和瞬时过电压、泄放线路上的过电流成为现代防雷技术的重要环节之一。

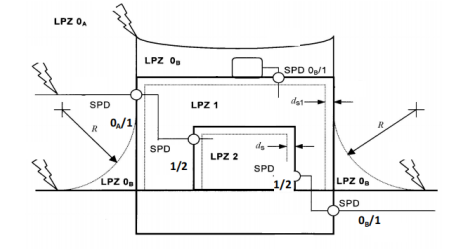

浪涌保护器怎么选型和配线？进入建筑物的交流供电线路，在线路的总配电箱等LPZ0A或LPZ0B与LPZ1区交界处，应设置I类试验的浪涌保护器或II类试验的浪涌保护器作为一级保护；在配电线路分配电箱、电子设备机房配电箱等后续防护区交界处，可设置II类或III类试验的浪涌保护器作为后级保护；特殊重要的电子信息设备电源端口可安装II类或III类试验的浪涌保护器作为精细保护。使用直流电源的信息设备，视其工作电压要求，宜安装适配的直流电源线路浪涌保护器。

浪涌保护器一二三级、T1级T2级的含义：

①　一级浪涌保护器，按国标都是指的是T1试验的浪涌保护器。

②　二级浪涌保护器，按国标指的是T2试验≥40kA的浪涌保护器。

③　三级浪涌保护器，一般指的是20kA的浪涌保护器。

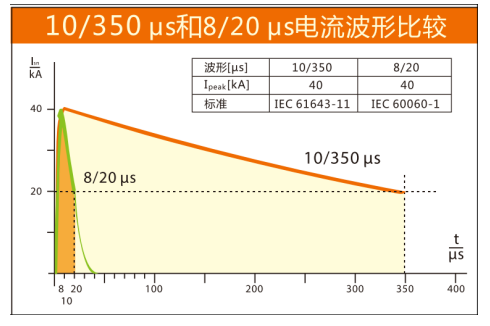

④　T1级指的是T1试验等级，测试波形为10/350us，主要参数用冲击电流Iimp标识；T2级指的是T2试验等级，测试波形为8/20us，参数用最大放电电流Imax和标称放电电流In标识

浪涌保护器怎么选型和配线

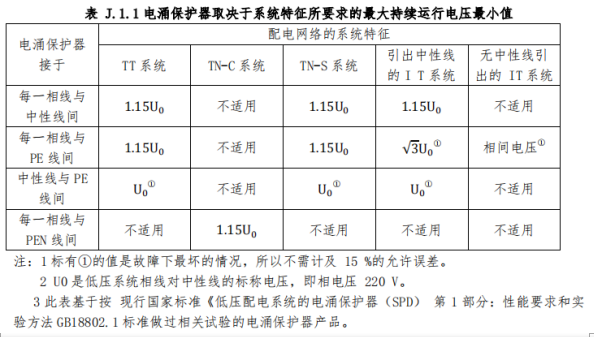

浪涌保护器怎么选型和配线？电涌保护器的最大持续运行电压不应小于国标50057中表J.1.1所规定的最小值；在电涌保护器安装处的供电电压偏差超过所规定的10%以及谐波使电压幅值加大的情况下，应根据具体情况对限压型电涌保护器提高表J.1.1所规定的最大持续运行电压最小值。

浪涌保护器怎么选型和配线

浪涌保护器通流容量/放电电流(Iimp,Imax,In)的选择：

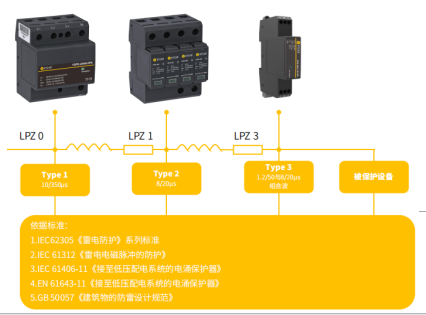

配电系统按标准要求应采用分级配置，第一级保护应能承受绝大部分雷电流，第二级泄放残余雷电流，限制设备端的残余电压，同时与第一级保护配合。浪涌保护器一般是并联安装，不受系统的功率影响。

这些就是浪涌保护器怎么选型和配线的方法和技术参数了，只有选对浪涌保护器才能保护系统和设备不受雷灾的影响。
