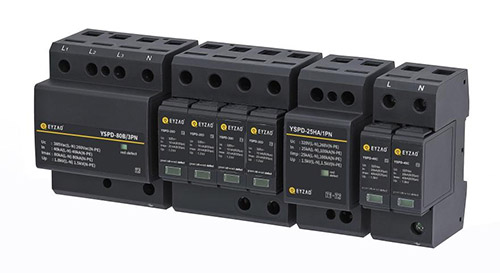

浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。以下是有关“浪涌保护器接线图”的详细说明。

1.浪涌保护器怎么接

浪涌保护器接线的安装方法:

(一)电源线路的各级浪涌保护器应分别安装在线路进入建筑物的入口、防雷区的界面和靠近被保护设备处。各级浪涌保护器连接导线应短直，其长度不宜超过0.5m，并固定牢靠。浪涌保护器各接线端应在本级开关、熔断器的下桩头分别与配电箱内线路的同名端相线连接，浪涌保护器的接地端应以最短距离与所处防雷区的等电位接地端子板连接。配电箱的保护接地线(PE)应与等电位接地端子板直接连接。

(二）带有接线端子的电源线路浪涌保护器应采用压接;带有接线柱的浪涌保护器采用接线端子与接线柱连接。

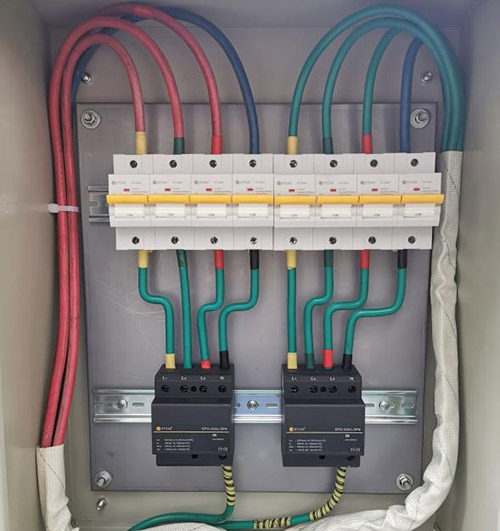

浪涌保护器接线方法

2.浪涌保护器接线图

不同的场合有不同的用电需求，所以衍伸出来很多的电源系统，除了我们常见的单相系统外，还有TT系统、TN-C系统、TN-S系统等。

因此浪涌保护器也开发了不同的型号来对应这些电源系统。

浪涌保护器接线图-可按需定制

单相系统中浪涌保护器的接线，2P浪涌保护器都是以此为标准设计的，单相三线，上面两孔L口接火线，N口接地线，下面的PE口接地线。

TT系统中浪涌保护器接线，TT系统是电源系统有一点直接接地。设备外露导电部分的接地与电源系统的接地电气上无关的系统。易造科技产品中的3P+1浪涌保护器都是以此为标准设计的，三相四线，上面三个L口分别连接三条火线，下面的N口接PEN线，右侧的PE接地线。

TN-C系统中浪涌保护器的接线，TN-C系统是干线部分保护零线与工作零线完全共用的系统，适用于无爆炸危险和安全条件较好较好的场所。易造科技产品中的3P浪涌保护器都是以此为标准设计的，三相四线，上面三个L口分别连接三条火线，下面的PE口接PEN线。

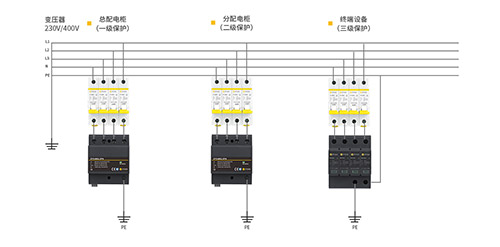

浪涌保护器接线图

TN-S系统中浪涌保护器接线，TN-S系统是具有作用保护零线，即保护零线与工作零线完全分开的系统,适用于危险性较大或安全要求较高的场所。易造科技产品中的4P浪涌保护器都是以此为标准设计的，三相五线，上面三个L口分别连接三条火线，右侧的N口接零线，下面的PE口接地线。
