配电箱浪涌保护器如何选型？在电力系统中，浪涌保护器是保障设备免受过电压侵害的关键装置。然而很多人在选择配电箱浪涌保护器时经常遇到问题，如保护器无动作或设备被损坏，这些问题往往源于错误的选型。为了帮助您正确选择配电箱浪涌保护器，本文将为您提供一份详细的选型指南，确保您的电力系统安全稳定运行。

一、浪涌保护器电流泄放能力选型

配电箱浪涌保护器如何选型？浪涌保护器的电流泄放能力是其核心参数之一。常见的电流泄放能力参数包括最大冲击电流Iimp、最大放电电流Imax和标称放电电流In。根据建筑物的雷电防护等级和防护分区划分，选择具备适当电流泄放能力的浪涌保护器。

1.建筑物电子信息系统雷电防护等级

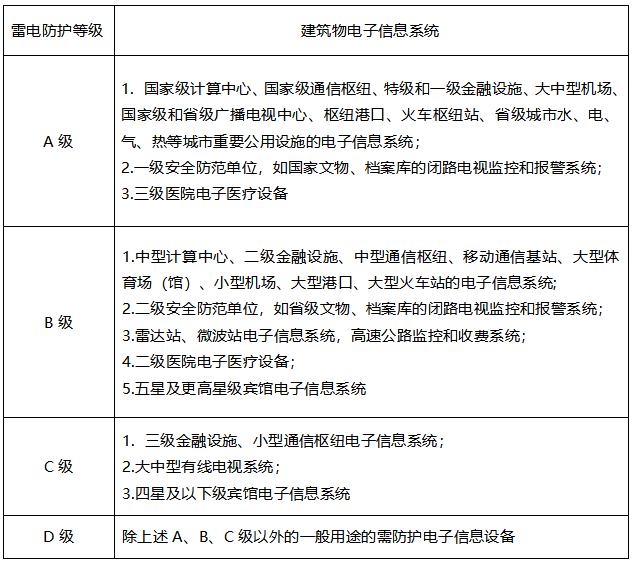

国标GB 50343 -2012第4.3.1：建筑物电子信息系统根据其重要性、经济性和价值上考虑，可按表 4.3.1选择确定建筑物的雷电防护等级。

配电箱浪涌保护器怎么选型-雷电防护等级

2.雷电防护分区划分

配电箱浪涌保护器如何选型？国标GB50343-2012第3.2：需要保护和控制雷电电磁脉冲环境的建筑物应按本规范的规定划分为不同的雷电防护区。

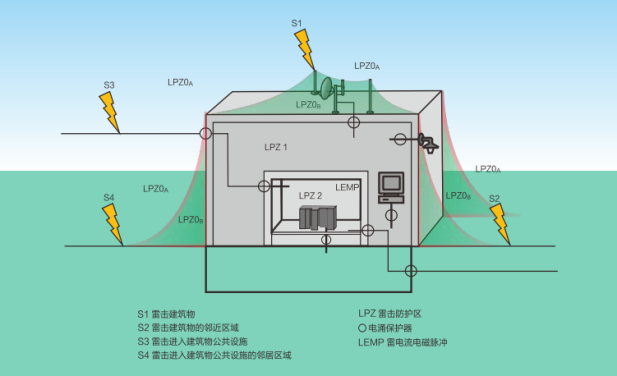

配电箱浪涌保护器怎么选型-雷电防护分区

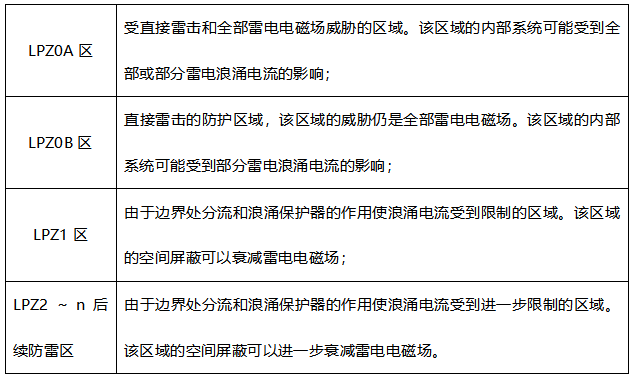

配电箱浪涌保护器怎么选型-雷电分区

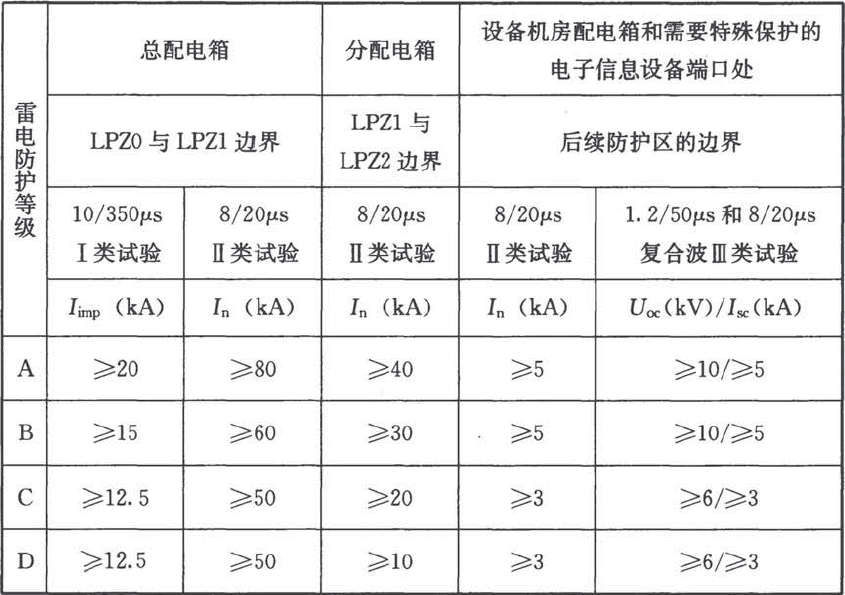

3.浪涌保护器Iimp、Imax、In参数推荐值

配电箱浪涌保护器怎么选型-技术参数

二、浪涌保护器限压能力Up的选型

浪涌保护器的限压能力Up是指在过电压冲击下，保护器两端预期出现的最大电压。根据设备的耐冲击电压额定值Uw，选择限压能力适当的浪涌保护器，避免过高的保护水平导致无法有效保护设备。

民用建筑电气设计规范（GB50343-2012）中5. 4.8有效保护器水平Up/f应小于设备耐冲击电压额定值Uw ，即Up/f ≤ Uw。

配电箱浪涌保护器怎么选型-UP值

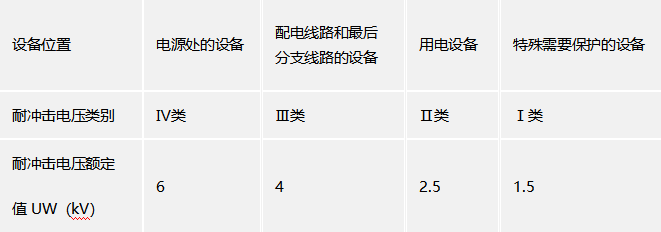

表 5.4.3-1 220V/380V 三相配电系统中各种设备耐冲击电压额定值Uw

三、浪涌保护器耐压能力UC的选型

配电箱浪涌保护器如何选型？浪涌保护器的耐压能力UC是指其可连续承受的最大交流电压。根据配电系统的额定电压选择适当的耐压能力UC，以确保长期稳定使用和保护性能。

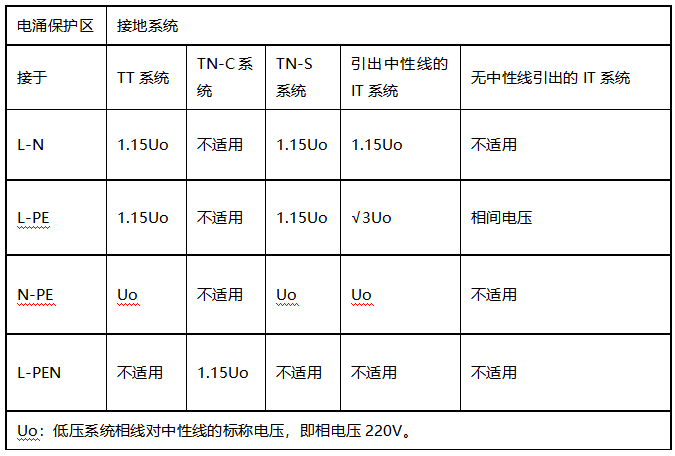

GB 50057-2010第J.1.1 电涌保护器取决于系统特征所要求的最大持续运行电压最小值

在有中性线的三相四线制配电系统中，线电压是相电压的√3倍，无中性线的三相三线制配电系统中线电压与相电压大小相同，低压配电系统常见额定电压有220/380V、230/400V（相电压为230V,线电压为400V）、380V(三相三线制，常见工业，机械领域)、690V（三相三线制，常见于大型电动机，高压马达供电领域）。如TN-S系统的系统电压为220/380V，选择Uc≥1.15*220V即可。

配电箱浪涌保护器如何选型？选择合适的浪涌保护器是保障电力系统安全稳定运行的重要环节。根据本文提供的选型指南，结合建筑物的雷电防护等级、电流泄放能力、限压能力和耐压能力参数，选择适合您的配电箱浪涌保护器。如果您需要了解更多关于浪涌保护器的信息和定制化解决方案，请随时联系杭州易造科技有限公司。我们的专业团队将为您提供最佳的保护方案，确保电力系统的可靠性和安全性！

-End-

易造防雷浪涌保护器的主要优势：

易造复合型防雷电源SPD专用浪涌保护器，20年设计寿命，一体式组合低压电源防雷器小体积大通流，低残压、高TOV耐受1800V；MG串联技术，0漏流0续流；密封结构无外泄电弧，不起火。

易造三相、单相、混合型防雷浪涌模块采用链式放电技术，实现了防雷SPD的能量自动协调功能，安装时无需考虑两级电源交流SPD间的距离，t1、一类、一级SPD防雷器可以直接安装于t2、ii、二级防雷浪涌保护器后端，安装更快捷！

易造国产优质浪涌保护器品牌厂家，外壳采用PA66高阻燃绝缘防护材料，符合UL94V-0 RoHS REACH认证，一体式复合型组合设计防震防潮耐高温，易造低压防雷电源专用防雷器、交流雷电雷击电涌SPD模块等浪涌保护器广泛应用于家用、配电箱、配电柜、消防、光伏、通讯、设备、系统、机房、电网、加油站、变电所、工厂、小区、电梯、控制柜、工业、新能源、通讯、建筑、轨道交通、石油石化等多个领域。

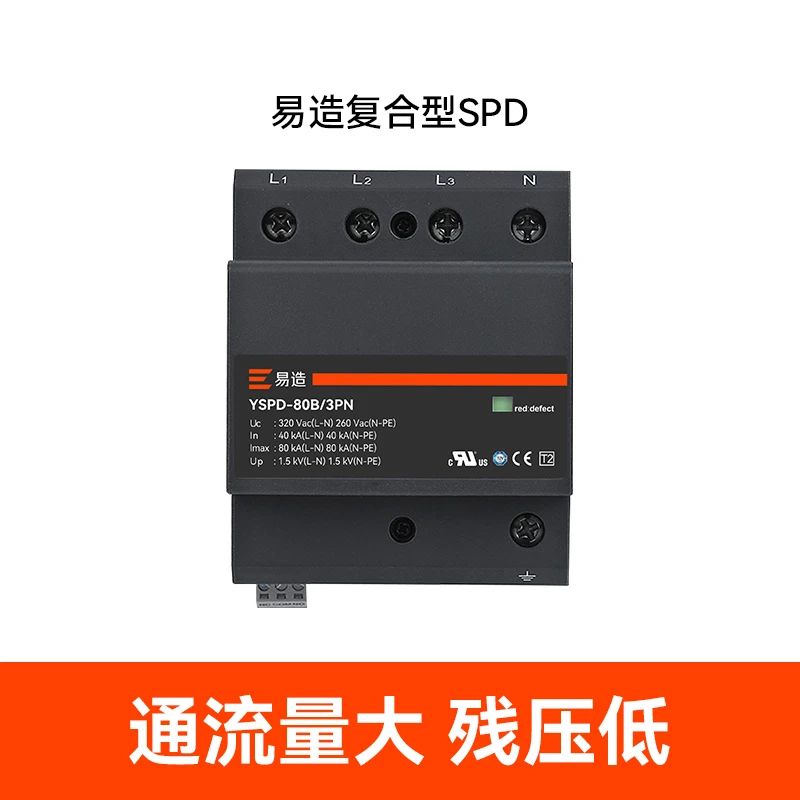

易造复合型浪涌保护器
