浪涌保护器怎么选型和接线，一篇文章告诉你两个知识点——选型和接线。在内部防雷越来越重视的今天，浪涌保护器的重要性也被逐渐挖掘出来，而随着相关电子设备对防雷要求日益严格，浪涌保护器的选型问题也成为了重中之重，现在从事防雷行业多年的易造小编就来告诉你，浪涌保护器选型和接线怎么办。

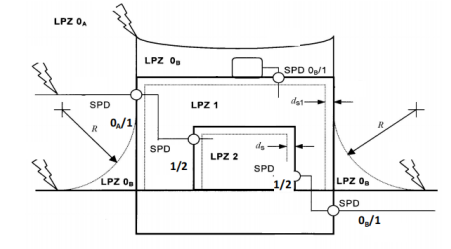

浪涌保护器怎么选型和接线。进入建筑物的交流供电线路，在线路的总配电箱等LPZ0A或LPZ0B与LPZ1区交界处，应设置I类试验的浪涌保护器或II类试验的浪涌保护器作为一级保护；在配电线路分配电箱、电子设备机房配电箱等后续防护区交界处，可设置II类或III类试验的浪涌保护器作为后级保护；特殊重要的电子信息设备电源端口可安装II类或III类试验的浪涌保护器作为精细保护。使用直流电源的信息设备，视其工作电压要求，宜安装适配的直流电源线路浪涌保护器。

浪涌保护器怎么选型和接线-接线

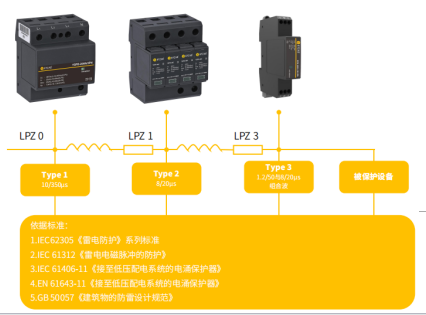

浪涌保护器一二三级、T1级T2级的含义：

①　一级浪涌保护器，按国标都是指的是T1试验的浪涌保护器。

②　二级浪涌保护器，按国标指的是T2试验≥40kA的浪涌保护器。

③　三级浪涌保护器，一般指的是20kA的浪涌保护器。

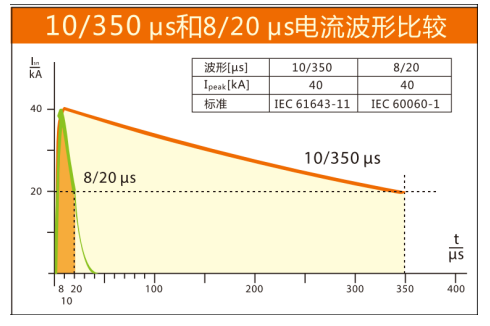

④　T1级指的是T1试验等级，测试波形为10/350us，主要参数用冲击电流Iimp标识；T2级指的是T2试验等级，测试波形为8/20us，参数用最大放电电流Imax和标称放电电流In标识

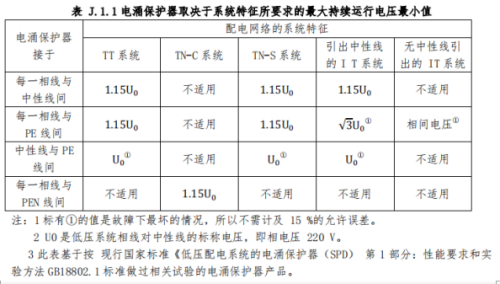

浪涌保护器怎么选型和接线。浪涌保护器的最大持续运行电压不应小于国标50057中表J.1.1所规定的最小值；在电涌保护器安装处的供电电压偏差超过所规定的10%以及谐波使电压幅值加大的情况下，应根据具体情况对限压型浪涌保护器提高表J.1.1所规定的最大持续运行电压最小值。

浪涌保护器怎么选型和接线-运行电压最小值

浪涌保护器怎么选型和接线。浪涌保护器通流容量/放电电流(Iimp,Imax,In)的选择：

配电系统按标准要求应采用分级配置，第一级保护应能承受绝大部分雷电流，第二级泄放残余雷电流，限制设备端的残余电压，同时与第一级保护配合。浪涌保护器一般是并联安装，不受系统的功率影响。

浪涌保护器怎么选型和接线。浪涌保护器在选型时一定要看清他的分级，这是选型时的一大重点。好了，关于浪涌保护器的选型和接线就是如此了，想要更深入了解的，请致电易造冯经理13386511449（微信同号）。
