防雷引下线是在接闪装置和接地装置之间所做的电气连接。引下线应能将截获的雷电流传导入地，且不会因过热造成对建筑物的损害。下面易造小编就为您详细介绍一下防雷引下线详细知识，希望对您有所帮助！

防雷引下线

一、防雷引下线-数量的确定

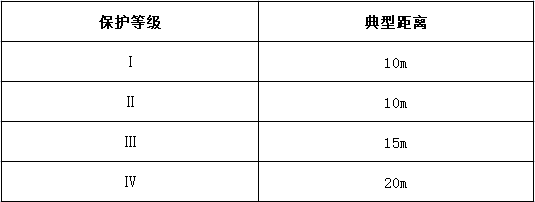

引下线数量遵循屋顶外沿的周长来进行确定。（在基本平面上投影的周长）；布置引下线时，要从建筑物的一角开始，尽可能地向四周均匀地排列。视建筑物构件的结构特点（如门，预制构建等），引下线相互之间的距离可以有所不同。但无论如何，引下线的总数至少满足相应的防雷系统等级的要求。在IEC62305-3（EN 62305-3）标准中，给出了引下线之间的典型距离，以及环形导体与保护等级之间的相互关系。如下表图：


二、防雷引下线-非隔离的防雷系统

首先，引下线应直接安装在建筑物上（无需距离）。布置的准则是，当雷击防雷系统时，其温度的变化可以控制在一定的范围内。

三、防雷引下线-设置

引下线是接闪装置的延续，它们必须被横平竖直地排列，与地极相连的路径应做到尽可能短地。

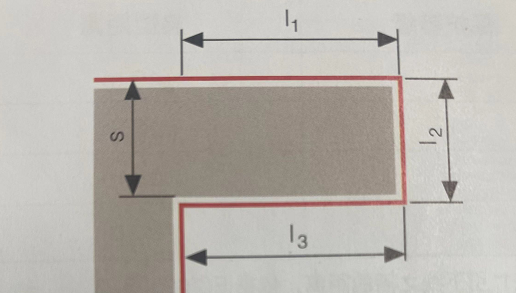

引下线要避免在屋檐或走廊、阳台处构成环形。如果这种情况无法回避，那么必须要测量引下线最近的两点之间的距离，并且要检查这两点之间引下线的长度|，是否达到所要求的隔离距离s。如下图：


隔离距离s通过长度的总和来计算。|=|1+l2+l3

要注意的是，引下线不允许被布置在雨水导槽及排水管处，即使它们有绝缘护套。在雨水导槽处潮湿的环境将导致引下线被严重地腐蚀。

四、防雷引下线-天然组件

使用建筑设施的天然组件作为引下线，可减少安装的引下线的数量，在某些情况下，甚至可以完全免除安装引下线。

五、防雷引下线-测量点

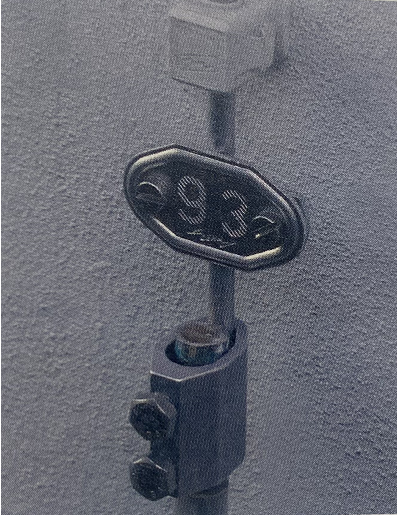

引下线在接地装置的每个端子都要留出测试点（尽可能在引入接地之前）

六、防雷引下线-内置

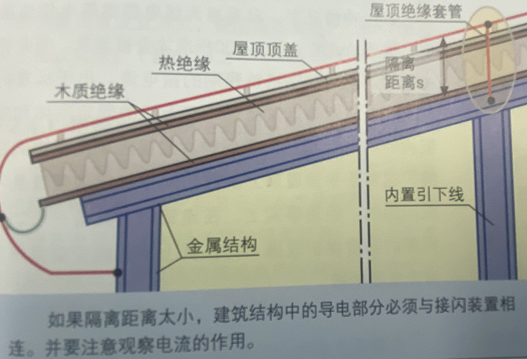

如果建筑物的边缘（长度和宽度）比一定保护等级对应的引下线的距离要大的多，则应该安装额外的内置引下线。（如下图）内置引下线的网格尺寸为40m*40m


七、防雷引下线-隔离的外部

如果接闪装置由隔离矗立的一组(或一个)桅杆组成，那么它们同时既作为接闪系统，又作为引下线。如下图：


八、防雷引下线-庭院

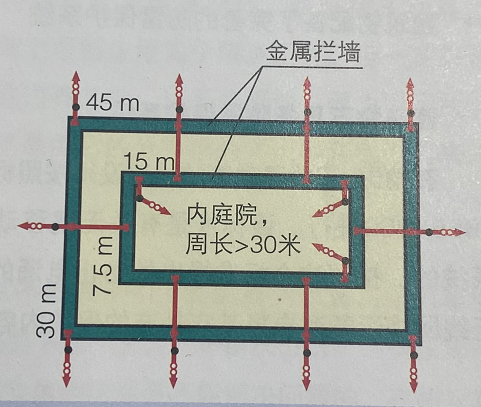

假如是在有内部封闭的庭院建筑，若周长大于30米，须按照下图安装引下线。


以上8点就是防雷引下线的全部知识点了，如您想要了解更多的防雷设备或者防雷知识，欢迎垂询13372405168，易造作为资深的科学雷电防护公司，有着20年的防雷经验，能为您提供详细的防雷方案和优质防雷产品！
