等电位连接（也叫联接）等电位联结。是低压配电交流系统防止电击事故的主要措施之一。将各外露导电部分（平时不带电压，但故障情况下能带电压的电气装置的容易触及的外露可导电部分）和装置外导电部分（不属电气装置组成部分的、平时不带电压的可导电部分）在电位上实施相等的电气连接，称为等电位联结。

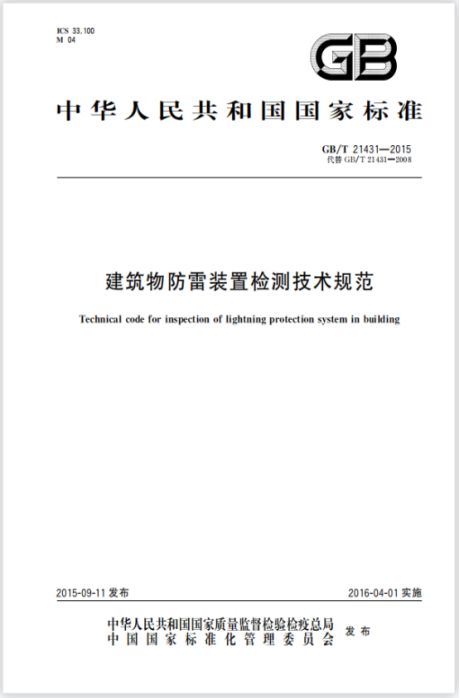

建筑物防雷装置检测技术规范GB/T21431第3.8对防雷等电位连接的定义：将分开的诸金属物体直接用连接导体或经电涌保护器连接到防雷装置上以减小雷电流引发的电位差。

电气和电子设备的金属外壳、机柜、机架、金属管、槽、屏蔽线缆金属外层、电子设备防静电接地、安全保护接地、功能性接地、浪涌保护器接地端等均应以等电位连接网络应与共用接地系统连接。

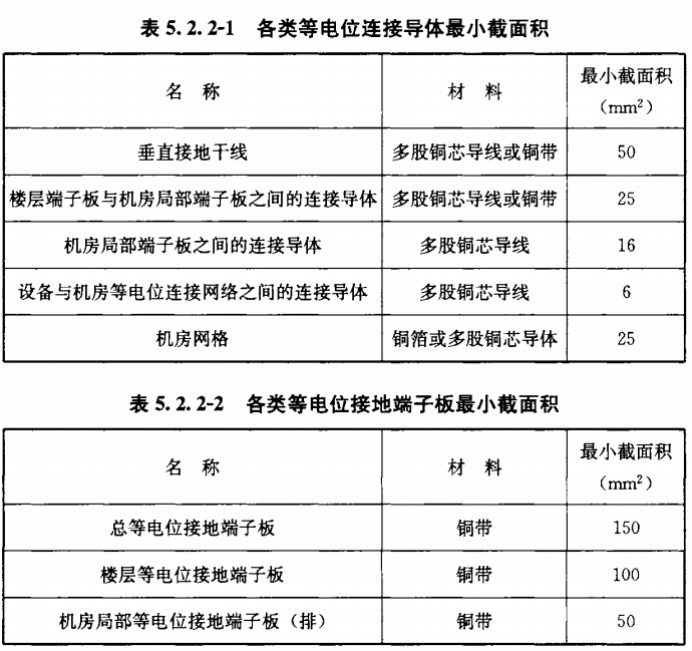

1、国标50343-2012中5.2.2：在LPZ0A或LPZ0B区与LPZ1区交界处应设置总等电位接地端子板，总等电位接地端子板与接地装置的连接不应少于两处；每层楼宜设置楼层等电位接地端子板；电子信息系统设备机房应设置局部等电位接地端子板。各类等电位接地端子板之间的连接导体宜采用多股铜芯导线或铜带。连接导体最小截面积应符合表 5.2.2-1的规定。各类等电位接地端子板宜采用铜带，其导体最小截面积应符合表5.2.2-2 的规定

2、国标50343-2012中5.2.4：对于某些特殊重要的建筑物电子信息系统可设专用垂直接地干线。垂直接地干线由总等电位接地端子板引出，同时与建筑物各层钢筋或均压带连通。各楼层设置的接地端子板应与垂直接地干线连接。垂直接地干线宜在竖井内敷设，通过连接导体引入设备机房与机房局部等电位接地端子板连接。音、视频等专用设备工艺接地干线应通过专用等电位接地端子板独立引至设备机房

3、国标50343-2012中5.2.8：进入建筑物的金属管线（含金属管、电力线、信号线）应在人口处就近连接到等电位连接端子板上。在LPZ1入口处应分别设置适配的电源和信号浪涌保护器，使电子信息系统的带电导体实现等电位连接。

4、国标50343-2012中5.2.10：新建建筑物的电子信息系统在设计、施工时，宜在各楼层、机房内墙结构柱主钢筋处引出和预留等电位接地端子。
