第二类防雷建筑物的内部防雷规范——国标规范【易造防雷】

发布时间:2023-03-22 浏览量：2120 作者：易造科技-小张

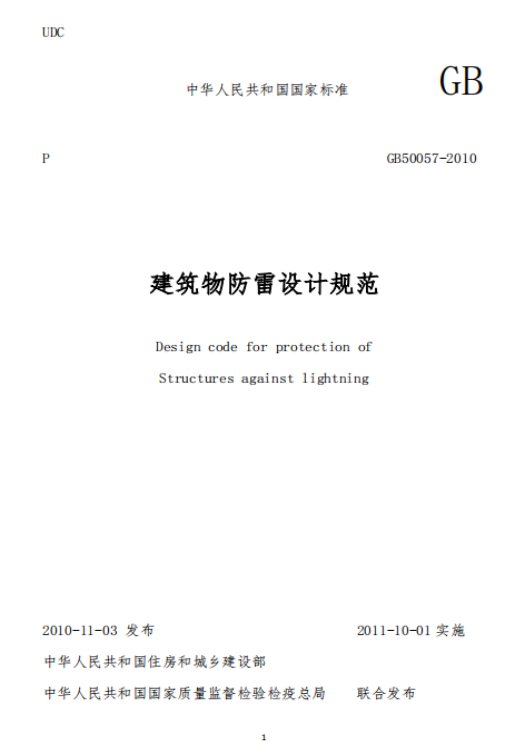

第二类防雷建筑物在国标50057-2010第4.3.4：外部防雷装置的接地应和防雷电感应、内部防雷装置、电气和电子系统等接地共用接地装置，并应与引入的金属管线做等电位连接。

国标50057-2010第4.3.7.4 ~ 8款规定：

4 在电气接地装置与防雷接地装置共用或相连的情况下,应在低压电源线路引入的总配电箱、配电柜处装设 I级试验的电涌保护器。电涌保护器的电压保护水平值应小于或等于 2.5kV。每一保护模式的冲击电流值，当无法确定时应取等于或大于 12.5 kA

5当 Yyno型或 Dyn11 型接线的配电变设在防雷建筑物内或附设于外墙处时，应在变压器高压侧装设避雷器；在低压侧的配电屏上，当有线路引出本建筑物至其他有独自敷设接地装置的配电装置时，应在母线上装设I级试验的电涌保护器，电涌保护器每一保护模式的冲击电流值，当无法确定时冲击电流应取等于或大于 12.5 kA;当无线路引出本建筑物时，应在母线上装设II级试验的电涌保护器，电涌保护器每一保护模式的标称放电电流值应等于或大于 5kA。电涌保护器的电压保护水平值应小于或等于 2.5 kV。

6 低压电源线路引入的总配电箱、配电柜处装设 I 级实验的电涌保护器，以及配电变压器设在防雷建筑物内或附设于外墙处，并在低压侧配电屏的母线上装设 I 级试验的电涌保护器时，电涌保护器每一保护模式的冲击电流值，根据电源线路有无屏蔽层进行确定。

7 在电子系统的室外线路采用金属线时，其引入的终端箱处应安装D1 类高能量试验类型的电涌保护器，其短路电流有屏蔽层或无屏蔽层时，冲击电流值视情况而定，当无法确定时应选用1.5kA。

8 在电子系统的室外线路采用光缆时，其引入的终端箱处的电气线路侧，当无金属线路引出防雷建筑物至其他有自己接地装置的设备时，可安装 B2 类慢上升率试验类型的电涌保护器，其短路电流宜选用75A。

-END-
