地极保护器的技术要求-点击查看-易造防雷

发布时间:2024-02-20 浏览量:1062 作者:易造科技-小古

易造地极保护器叫隔离火花间隙、电压均衡器,主要用于1500V直流供电的轨道交通的高架段,它的作用是隔离高架桥杂散电流收集网(铺在轨道下面,由很多线缆组成,也叫回流线缆)与大地的电气连通,同时为雷电冲击电流提供对地泄放通道。随着GB/T 7317-2019的发布,地极保护器才被越来越多的人所关注。由于轨道交通项目的特殊性,地极保护器的技术要求也高于一般的等电位连接器,主要有以下的技术要求:

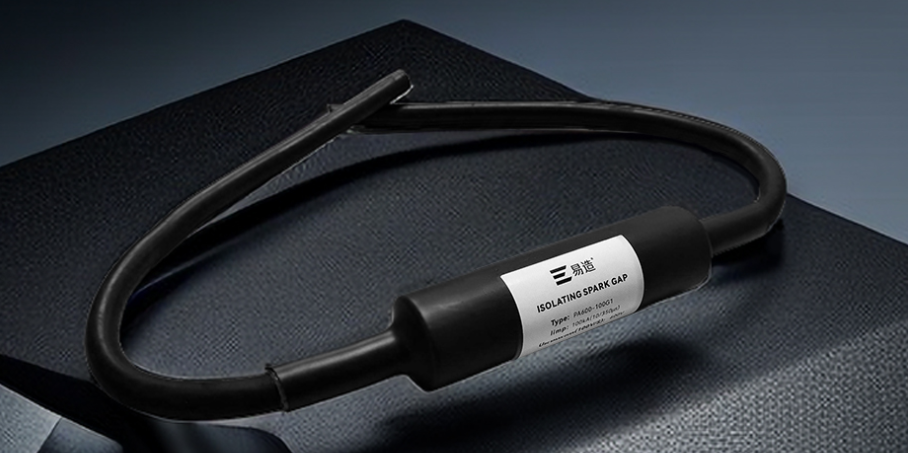

地极保护器


1.直流耐受电压和雷电冲击动作电压

地极保护器的直流耐受电压应高于接触网系统可能出现的最大暂态过电压,才能使隔离火花间隙在非雷击情况下不导通;在满足了直流耐受电压的前提下,地极保护器应具备尽可能低的雷电冲击放电电压,让雷电流就近快速泄放入大地。



根据接触网在正常运行下,可能会出现的各种短路状态,要求地极保护器的直流耐受电压不能<1800V,产品外绝缘直流耐受电压也不能<1800V,需要留出一定的裕度,直流耐受电压典型值可为2000V,雷电冲击放电电压可控制在3000V以内。



2.冲击耐受电流

要求地极保护器能在全寿命周期内,能耐受住可能出现的各种雷电冲击而不损坏。标准要求一个隔离火花间隙流过>100KA冲击电流的次数,不超过0.009次,冲击电流值不应<100KA。

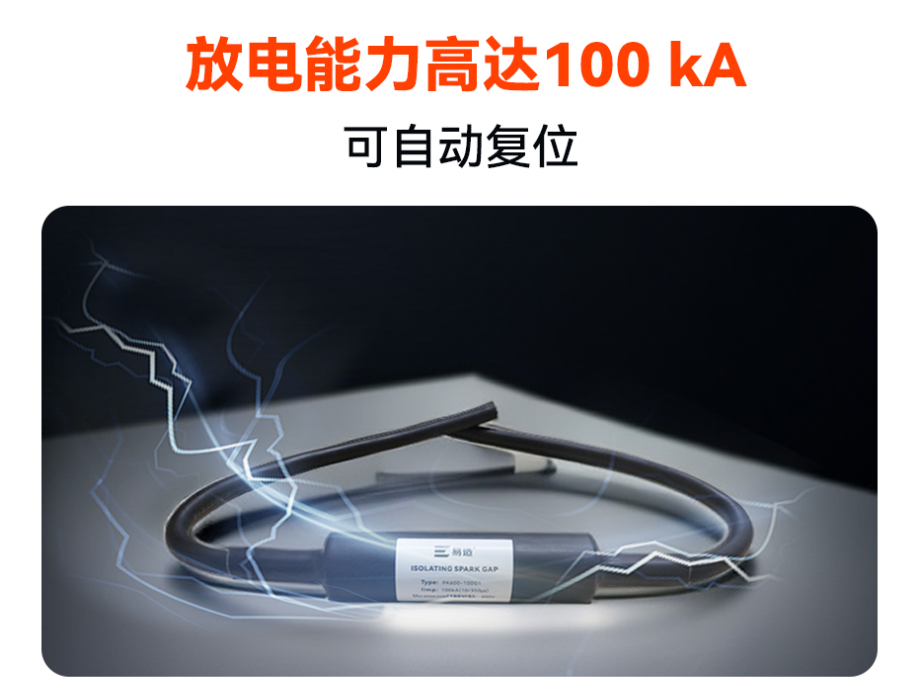

电压均衡器



在轨道交通高架站,大约每隔200米就需要放置一个地极保护器,杭州易造生产的地极保护器引进国外先进技术,内部材料采用纯间隙生产,其外壳为IP65防水防腐蚀材料,可以耐受各种恶劣环境,绝缘电阻可以做到1000MΩ,满足轨道交通全寿命周期的严格要求。


-End-
