由于光伏设备长期暴露在户外，并且逆变器的电子元件又非常敏感，为确保其使用寿命，有效的雷击和电涌保护是必不可少的。光伏设备中产生电涌的原因主要是：雷击放电和上游电源系统的开关操作引起感性或容性的耦合电压。雷电引起的电涌会损坏光伏模块和逆变器，给设备的运行造成严重的后果。下面本文从两方面来介绍一下光伏浪涌保护器的选型。

一、交流侧SPD的选型

依据GB/T 18802.32所示，用于保护光伏系统交流测的SPD应遵循IEC 60364-5-53：2015第534章的规定。其中特别标注出：交流导线和地之间的电压取决于逆变器技术，并不总是标准正弦交流电压，在交流侧选择SPD宜考虑电压波形失真，例如预期有明显的尖峰，也就是通常所说的谐波干扰。所以在选择SPD时，不仅要选取适用的各项参数，还需选取具有抗谐波功能的SPD。

易造EPO-40CL系列可插拔式光伏防雷器，特别带有2000V的隔离模块，能有效避免系统的谐波干扰并确保低电压保护水平，可以满足光伏交流系统电涌保护的需要。

二、直流侧SPD的选型

依据GB/T18802.32所说，由于光伏系统特定的UI特性，只能安装明确指定用于光伏直流侧的SPD，这些SPD应符合IEC 61643-31的要求。

在选型时，除去常规参数外，需注意两项参数：Ucpv、Iscpv。

Ucpv:所有SPD保护模式（正/负，正/地和负/地）的最大持续工作电压Ucpv应大于或等于光伏阵列在所有使用条件下的最大开路电压Uoc max。

Iscpv：当电池连接到直流电路时，需满足附加要求，因为电池提供的短路电流可能会远高于光伏阵列可提供的电流。

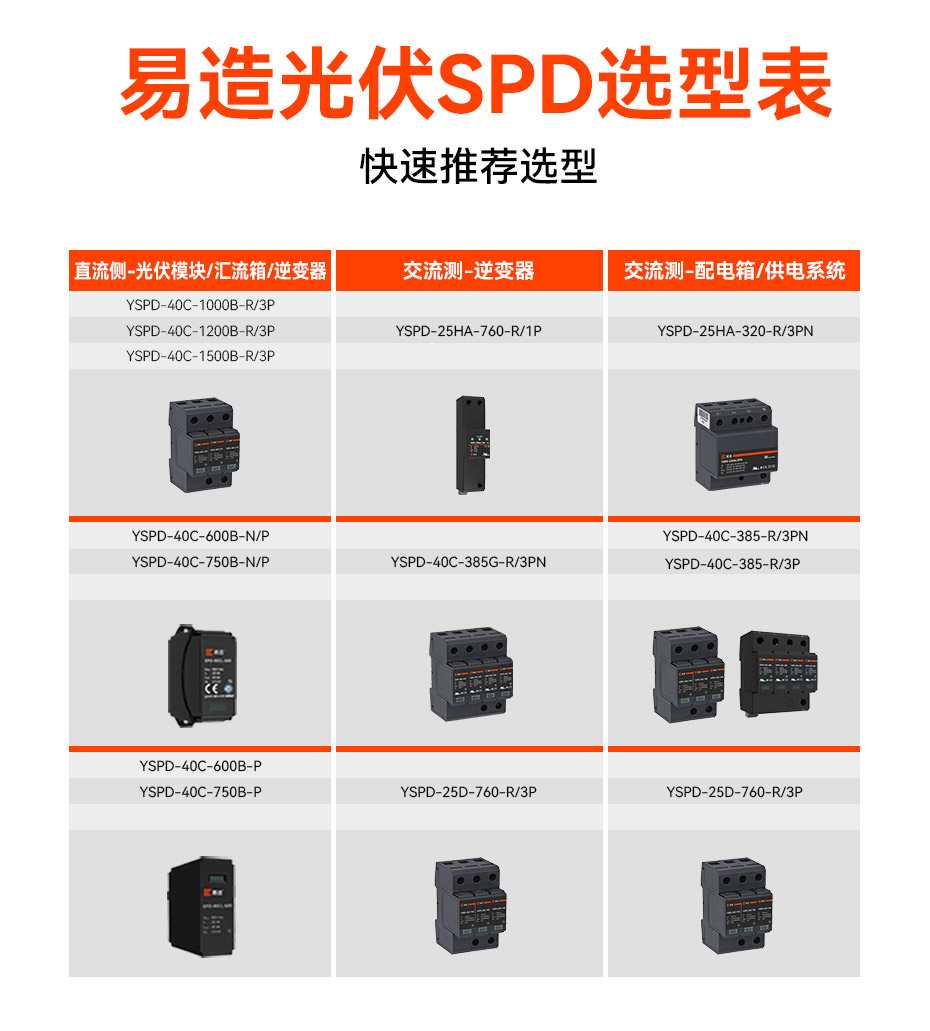

光伏浪涌保护器的选型

根据光伏系统直流侧是否接地，选择SPD不同的内部连接方式：

接地的光伏系统直流侧SPD的连接方式可以分为两种：I型、L型

不接地的光伏系统直流侧SPD的连接方式可以分为三种：Y型、三角型、U型通常情况下光伏系统常采用不接地系统。

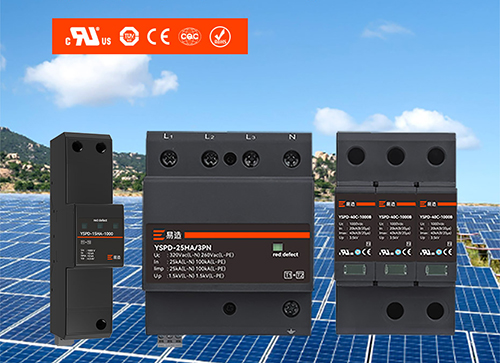

易造科技研发的光伏直流浪涌保护器，采用Y型全对称保护，并根据光伏系统不同的电压等级，配备相应的的浪涌保护器。防震动可插拔模块设计，即使运输震动、电流泄放时受到冲击都不会使模块松动。大遮弧挡板的设计，加大了爬电距离，大大降低失火风险。多种安装模式，包括带底座和不带底座的PCB固定和DIN轨道安装，能更好满足各类光伏系统场景的需求。
