发布时间:2023-04-10 浏览量：794 作者：易造科技-小张

浪涌保护器在TT系统的应用,TT方式供电系统是指将电气设备的金外壳直接接地的保护系统，称为保护接地系统，也称TT系统。第一个符号T代表电力系统中性点直接接地。第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统直接接地无关。

电涌保护器（SPD）又称为浪涌保护器，是用于低压配电系统中电子信号设备上的一种雷电磁脉冲保护设备，与被保护设备并联，限制瞬态过电压和泄放电涌电流，以保护雷击和过电压时电路与设备的安全。适用于交流50/60HZ，额定电压220V/380V的供电系统中，适用于家庭住宅、第三产业以及工业领域浪涌保护的要求。

浪涌保护器在TT系统的应用,TT系统有一点与大地直接连接，负荷侧电气装置外露可导电部分接至电气上与电源端接地点无关的独立接地装置上，如图1 -1所示。TT系统必须有一个直接接地点，一般是配电变压器或发电机的中性点；如果没有中性点，必须有一根相线接地。电气设备的外露可导电部分也必须接地，由同一保护电器的保护的电气设备的所有外露可导电部分用保护线连接在一起，接到其共同的接地体上；当几个保护器分级保护时，每个保护电器所保护的所有外露导电部分也必须按照这个方法接地。

浪涌保护器在TT系统的应用-接线图

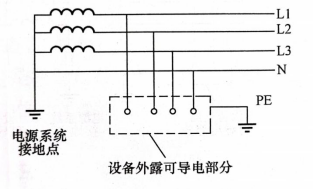

图1-1 TT系统

浪涌保护器在TT系统的应用,在TT系统内，电气设备的金属外壳用单独的接地体接地，与电源在接地上无电气联系，所以其适用于对设备敏感的数据处理设备和精密电子设备的供电。保护线也各独立，不会发生故障时对地故障的蔓延问题。

TT系统特别适用于容量较小的电气负荷，例如对居民住宅供电等。如果电气负荷容量较大，必须采用剩余电流保护器，例如漏电保安器，利用接地故障时的泄露电流使漏电保护器动作切断电源。

浪涌保护器在TT系统的应用

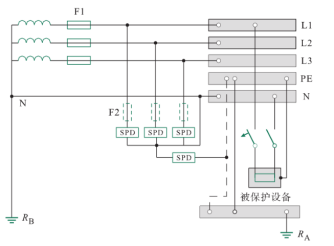

图 1-2 低压TT系统“3 +1”保护模式的SPD接线方式

浪涌保护器在TT系统的应用,3PN结构的浪涌保护器常适用三相交流电源TT系统保护中。TT系统中浪涌保护器的接线，TT系统是电源系统有一点直接接地。设备外露导电部分的接地与电源系统的接地电气上无关的系统。三相四线，上面三个L口分别连接三条相线（火线），N口接零线，PE口接地线。接线方式如图1 -2所示。

对于SPD 在低压配电系统中的接线方式，在TT系统中接线形式应正确理解，合理运用，尽量避免引起 SPD 故障，甚至使之起火，影响配电系统的安全运行。

-End-

易造防雷浪涌保护器的主要优势：

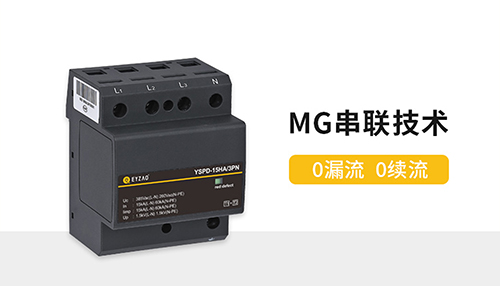

易造复合型防雷电源SPD专用浪涌保护器，20年设计寿命，一体式组合低压电源防雷器小体积大通流，低残压、高TOV耐受1800V；MG串联技术，0漏流0续流；密封结构无外泄电弧，不起火。
