屋面避雷带—设计规范至关重要,还不看看【杭州易造】

发布时间:2022-10-04 浏览量:193 作者:易造科技-小陈

屋面避雷带是建筑物上承受直接雷击,并将强大的雷电流引入大地的一种接闪装置,作为防雷工程的重要组成,其设计与施工至关重要。那么,屋面避雷带怎么做才规范?本文总结以供大家参考交流。

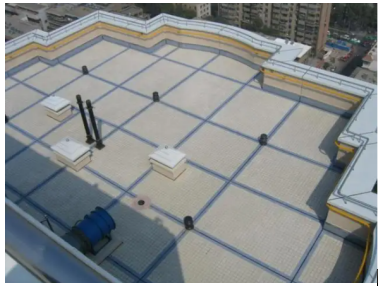

屋面避雷带



屋面避雷带设计依据GB50057《建筑物防雷设计规范》,第一、二、三类防雷建筑物的防雷措施分别依据4.24.34.4条文规定执行。第二类防雷建筑物的高度超过45m的沿屋面周边数设的接闪带应设在外墙外表面或屋檐边垂直面上,也可设在外墙外表面或屋檐边垂直面外



屋面避雷带



避雷带一般采用的圆钢直径不小于6mm,扁钢不小于24mm×4mm。避雷带明敷设时,支架的高度为10~20cm,其各支点的间距不应大于1.5m。三类防雷建筑应在整个屋面组成小于1T或等于20mx20m24mxl6m的闭合网格。



屋面避雷带施工规范

(1)在一般工程施工中,明装避雷带网)采用c8c10镀锌圆钢。使用前应对避雷线进行冷拉调直。安装时,特别注意防止避雷线在提升过程中的人为弯曲。

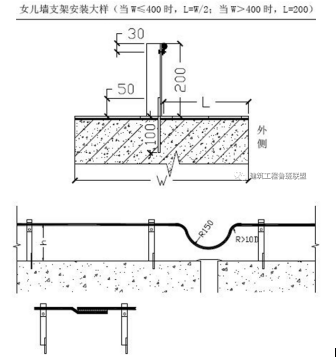

(2)避雷线在固定支架上应平直、牢固,其顶部距建筑物应为100mm,不应有高低起伏、弯曲、下垂等现象。其平直度每2m检查段允许偏差不宜大于3/1000,全长不宜超过10mm

(3)明装避雷带网)随建筑物造型弯曲,弯曲处均作成圆弧,其圆弧半径为100mm,严禁作成90°直角弯或小于90°死弯。



屋面避雷带



(4)避雷线搭接焊是其安装过程中的关键工序。要求所有避雷线同心敷设,“s"弯方向一致,其次,在避雷线、防雷引下线焊接中应采用双面焊接,焊接应饱满、平整、牢固、无虚焊,焊接后不应产生气孔、夹渣、裂纹等现象,如发现应及时予以补焊,并将药皮敲净,刷上防锈漆及银粉。搭接长度要一致,长度≥6d,最好统一定位100mm

(5)避雷带网)通过建筑物伸缩、沉降缝处,应作防雷跨越处理。将避雷带向外侧面弯成半径R=100mm的圆弧形,支持卡子固定点距建筑物边缘距离300mm

(6)引自圈梁内的防雷引下线镀锌圆钢与避雷带(网)焊接处,均应弯成R=100mm的圆弧形,搭接焊长度为100mm,且与镀锌圆钢双面焊接。若防雷引下线为镀锌扁钢,应弯成R=250mm的圆弧,焊接长度亦为100mm,双面焊接。

(7)避雷带网)应和建筑物顶部的其他金属物体连接成一体。如建筑物物顶上的透气管、铁栏杆、爬梯、冷却水塔等,这些部位的金属导体都必须与避雷带网)焊接成一体,也可采用抱卡形式。
