对浪涌保护器Uc值的误解-2分钟带你解开-易造防雷

发布时间:2023-11-12 浏览量:145 作者:易造科技

最近客户向我们咨询直流浪涌保护器的选型问题,他要求浪涌保护器的Uc(最大持续工作电压)为130Vdc,理由是:电路系统电压为120Vdc,后端设备的工作电压在100Vdc-150Vdc之间。 我们给客户选择了Uc为200Vdc的浪涌保护器,这让客户感到困惑和担心,如果系统中产生了150Vdc-200Vdc之间的过电压,浪涌保护器是否无法动作,从而导致设备被打坏掉?

浪涌保护器Uc值选择

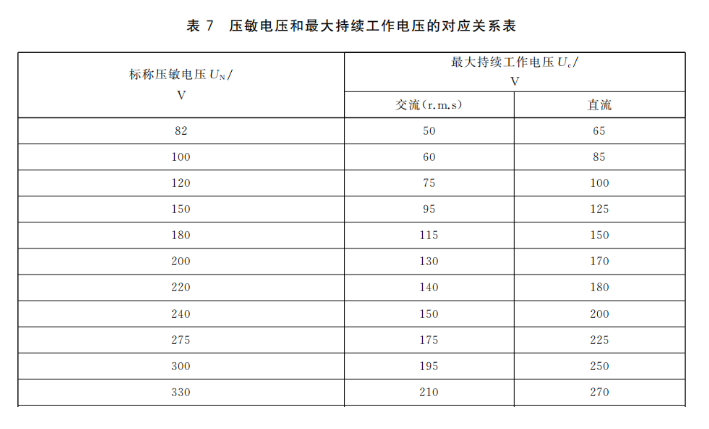

从逻辑上看,客户的疑虑似乎合理,但从专业的角度来看,这里存在对浪涌保护器的UC值的误解。下面,易造小编来澄清这个误解。 一.浪涌保护器Uc的含义 首先,我们需要正确理解什么是浪涌保护器的Uc值,Uc代表着“最大持续工作电压”,意味着浪涌保护器可以在这个电压下长期工作,并且这个电压不会影响浪涌保护器本身的性能。 二.当浪涌保护器的UC值大于设备的工作电压时,是否会导致防雷失效? 当电路电压超过Uc时,浪涌保护器是否就动作了呢?答案并不是,SPD要达到启动电压,也就是内部压敏电阻的“压敏电压”时才会动作。 下表显示了压敏电压与Uc的对应关系,该表来自于“GBT 21431建筑物防雷装置检测技术规范”。下表仅截取了部分内容以供参考。


浪涌保护器Uc值

从上表中,我们可以清晰地看到,Uc为200Vdc的浪涌保护器对应的压敏电压为240Vdc。这意味着,对于Uc为200Vdc的浪涌保护器,当电路上的电压超过240Vdc时,浪涌保护器才会迅速动作。 当电路中出现180Vdc的浪涌电压时,Uc为200Vdc的浪涌保护器必然不会动作,但最大工作电压为150Vdc的设备是否会被烧坏呢?答案是不会! 其原因是:浪涌电压在电路中存在时间非常短,仅有几纳秒,就像当人体短暂接触市电时,身体只会感到一瞬间的刺痛,持续的电击才会对身体造成危害,设备也是如此,浪涌电压消失得比设备反应更快,因此不会对设备造成损坏。


浪涌保护器Uc值

只有当浪涌电压达到设备的耐冲击电压Uw时,设备才会被击穿并受损,幸运的是,浪涌保护器的Up值总会低于设备的Uw值。对于过高的浪涌电压,浪涌保护器会将其限制在Up值以下,从而持续保护后端设备,防止其受到电击穿而损坏。因此,当浪涌保护器的UC值大于设备的工作电压时,不会导致防雷失效。

浪涌保护器Uc值

浪涌保护器在电路中的工作状态有以下3种: ① 在Uc值以内的电压下,阻值极大,SPD可以视为不存在; ② 电路电压达到压敏电压时,阻值急剧下降,SPD导通; ③ 电路中产生的过电压超过Uc值,但尚未达到压敏启动电压,此时SPD的漏电流会增大,如果UC值选择过低,就会导致SPD快速劣化失效。


浪涌保护器Uc值

综上,选择合适的浪涌保护器Uc值既可以降低成本,延长浪涌保护器的使用寿命,又可以有效地保护后端设备免受浪涌电压的损害。如果您想了解更多关于浪涌保护器选型方面的信息,请咨询杭州易造,我们的工程师会为您做详细介绍。

-End-

易造防雷浪涌保护器的主要优势:

       易造复合型防雷电源SPD专用浪涌保护器,20年设计寿命,一体式组合低压电源防雷器小体积大通流,低残压、高TOV耐受1800V;MG串联技术,0漏流0续流;密封结构无外泄电弧,不起火。

  易造三相、单相、混合型防雷浪涌模块采用链式放电技术,实现了防雷SPD的能量自动协调功能,安装时无需考虑两级电源交流SPD间的距离,t1、一类、一级SPD防雷器可以直接安装于t2、ii、二级防雷浪涌保护器后端,安装更快捷!

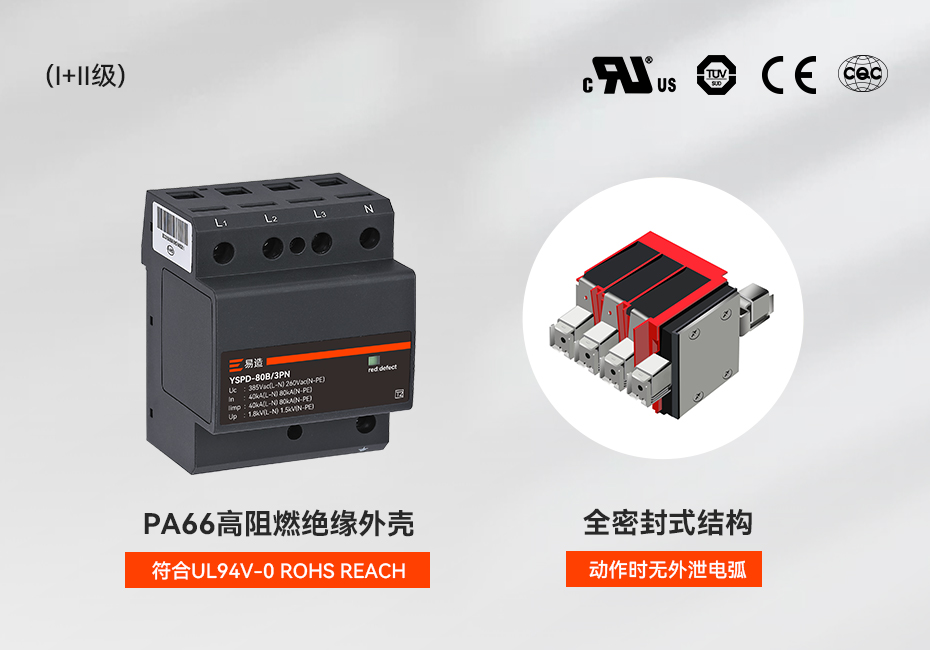

      易造国产优质浪涌保护器品牌厂家,外壳采用PA66高阻燃绝缘防护材料,符合UL94V-0 RoHS REACH认证,一体式复合型组合设计防震防潮耐高温,易造低压防雷电源专用防雷器、交流雷电雷击电涌SPD模块等浪涌保护器广泛应用于家用、配电箱、配电柜、消防、光伏、通讯、设备、系统、机房、电网、加油站、变电所、工厂、小区、电梯、控制柜、工业、新能源、通讯、建筑、轨道交通、石油石化等多个领域。
