特殊情况下的防雷浪涌保护器选型-1500多种规格型号任选-易造防雷

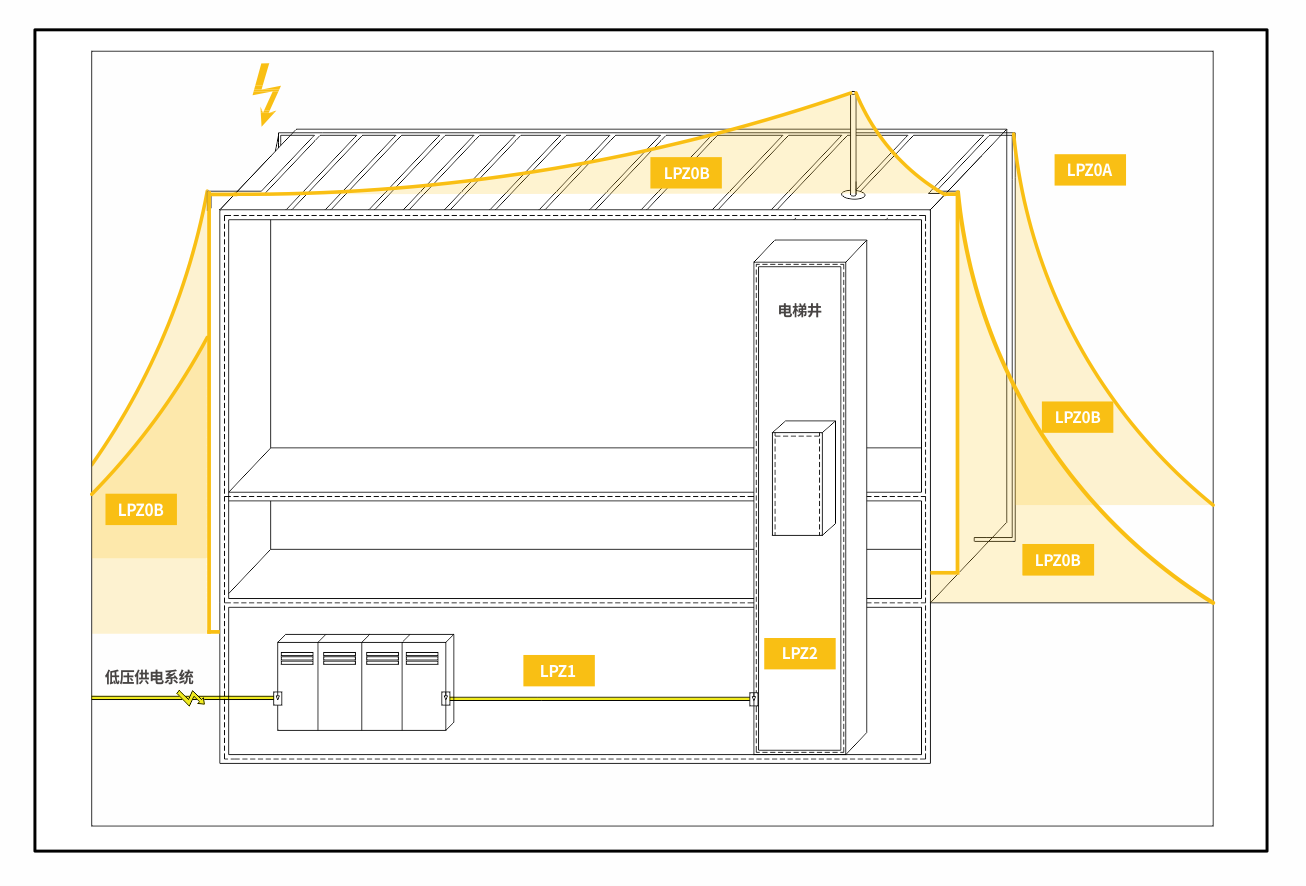

在建筑物内的电气和电子系统,对由雷电放电引起的瞬态、高能量的电涌,十分敏感,为了对各类电气信息系统进行有效的雷电防护,根据建筑物具备的各种雷电防护措施(如LPS、电磁屏蔽和SPD等),将需要保护的空间划分为不同的雷电防护区,那么防雷浪涌保护器选型需要注意些什么呢?

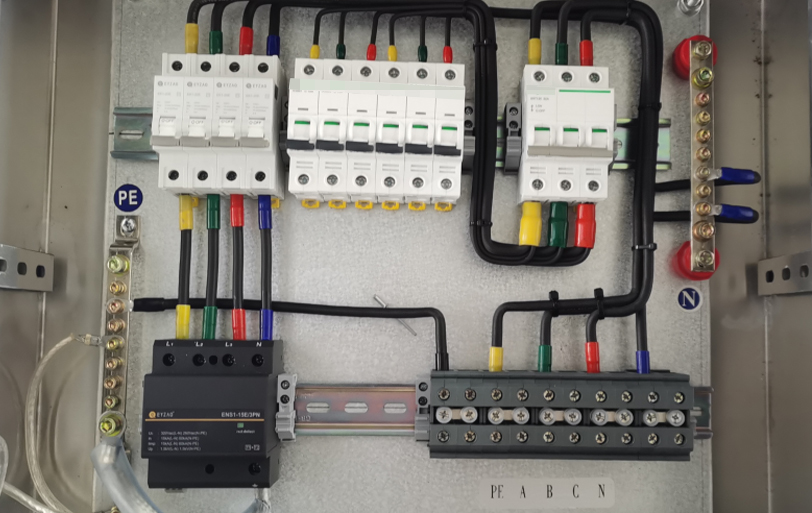

一、从建筑物总配电柜引出到室外的照明配电箱,如果建筑物内总配电柜已经设置了第一级(或第二级)浪涌保护器,那么室外的这个配电箱配置的浪涌保护器应选一级还是二级?
答:以上情况,要看电缆架空与埋地、屏蔽情况,配电箱是否在直击雷防护范围内而定。
1、电缆架空引出到照明配电箱时,则照明箱需要配第1级防雷浪涌保护器选型(Iimp:12.5kA, Up<2.5kV,10/350us),SPD前端加后备保护器SCB;
2、电缆架空引出到照明配电箱,且照明箱在直击雷防护范围内,则照明箱可配2级防雷浪涌保护器选型(Imax:40KA, Up<1.8kV,8/20us ),SPD前端加SSB;电缆埋地、穿管引出到照明配电箱,则照明箱可以配2级SPD(Imax:40KA, Up<1.8kV,8/20us ),SPD前端加SSD。
二、同一栋建筑物,如果建筑物已经设置了第一级(或二级)电涌保护器,那么电缆从该建筑物引出又引入,引入的这个配电箱是否需要设置浪涌保护器,如要设置,应如何设置?
答:以上情况需要安装浪涌保护器,还需根据当地雷暴天数和周边自然环境及架空线路距离进行综合考虑,具体的级别分两种情况:
1、如果电缆架空引出又引入,配电箱需要安装1级防雷浪涌保护器选型SPD电涌保护器(Iimp:12.5kA, Up<2.5kV10/350us,)SPD前端加SSD;
2、如果电缆埋地引出又引入,引入的配电箱可安装防雷浪涌保护器选型(Imax:40KA,Up<1.8kV,8/20us ),SPD前端加SSD;
3、如果是引出又引入建筑物内的配电照明系统,当进入筑物前采用地埋穿管大于20米时(非管沟敷设)可按第三级防雷浪涌保护器选型配置(Imax:20KA,8/20us ),SPD前端加SSD;如果是多雷区,仍然要选用2级SPD(Imax:40KA,Up<1.8kV,8/20us ),SPD前端加SSD。
以上情况的防雷浪涌保护器选型原则:
1、必须明确在需要安装浪涌保护器的前端已经设置的是第一级还是第二级浪涌保护装置,这样才能根据界面及当地的雷暴天数和周边自然环境及架空线路距离等等因素进行综合考虑,选用合适级别和参数的浪涌保护器,否则可能会出现前后配置不合理的问题。
2、必须明确该配电箱的作用,是应急照明还是普通照明,后续负载是网络通信还是动力配电系统或可能供电线路上有消防、通信等应急探测、自动控制系统以及重要的网络控制中心,要根据后续负载的重要程度来综合决定选用需要配置的浪涌保护装置的技术参数和级别。
3、前面所提到的“所有的设计原则都在于被保护设备的耐受能力”是一个方面,也就是说被保护对象的重要性很关键,不能一概而论;如配电箱后端负载为纯照明系统,所选用浪涌保护装置的技术参数就要基于经济效能论证来综合考虑。
防雷浪涌保护器选型的核心要点:所有的设计原则都在于被保护设备的耐受能力,国外的标准只规定首级产品的参数,后续都是根据现场的实际情况再进行设计,而且都是做终端测试,这种从实际运用来讲更有价值。
-End-
易造防雷浪涌保护器的主要优势:

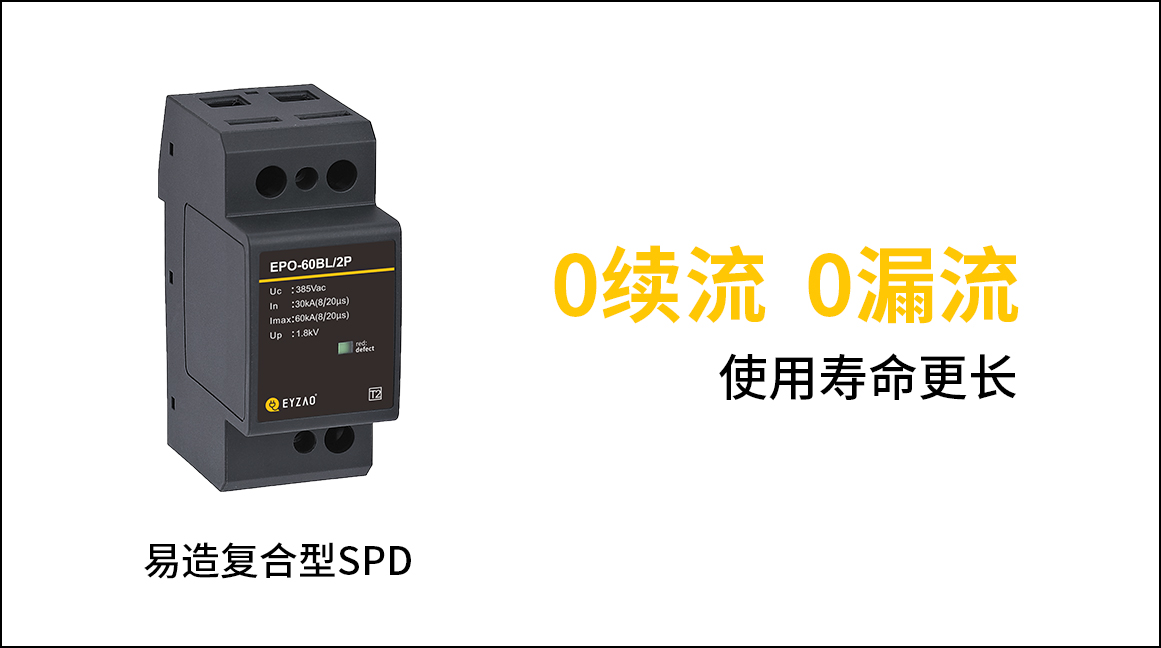

易造复合型防雷电源SPD专用浪涌保护器,20年设计寿命,一体式组合低压电源防雷器小体积大通流,低残压、高TOV耐受1800V;MG串联技术,0漏流0续流;密封结构无外泄电弧,不起火。

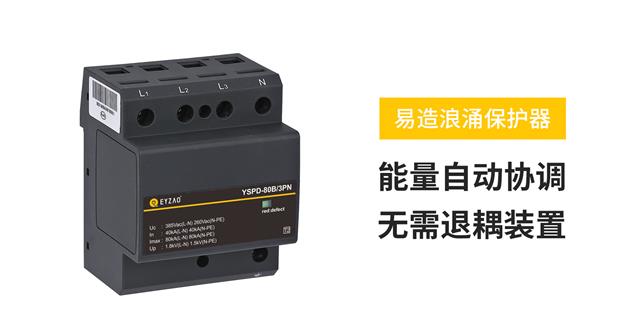

易造三相、单相、混合型防雷浪涌模块采用链式放电技术,实现了防雷SPD的能量自动协调功能,安装时无需考虑两级电源交流SPD间的距离,t1、一类、一级SPD防雷器可以直接安装于t2、ii、二级防雷浪涌保护器后端,安装更快捷!
易造国产优质浪涌保护器品牌厂家,外壳采用PA66高阻燃绝缘防护材料,符合UL94V-0 RoHS REACH认证,一体式复合型组合设计防震防潮耐高温,易造低压防雷电源专用防雷器、交流雷电雷击电涌SPD模块等浪涌保护器广泛应用于家用、配电箱、配电柜、消防、光伏、通讯、设备、系统、机房、电网、加油站、变电所、工厂、小区、电梯、控制柜、工业、新能源、通讯、建筑、轨道交通、石油石化等多个领域。
杭州易造是国家高新技术企业、杭州市“雏鹰计划”企业,通过了ISO9001、ISO14001、ISO45001、3C等质量管理体系认证,国内专业电源防雷设备生产厂家,拥有全套风电浪涌保护器生产制作技术。主要生产一体式、复合型、单相、三相、两相、直流、混合型等款式,提供不同配电系统对一级浪涌保护器、二级浪涌保护器的1PN、2P、3P、3PN、4P等全系列电源防雷模块,SPD通过了UL、CSA、TUV、CQC、CE等权威认证,1500+规格型号可选择,满足所有低压设备的电涌防护要求。
