防雷接闪器—不懂还不看看【杭州易造】

发布时间:2022-09-29 浏览量：2064 作者：易造科技-小胡

我们知道，平时直击雷的防护是靠接闪器引雷，然后经过引下线把雷电流引入地网，再通过地网把雷电流泄入大地，那么这个里面的防雷接闪器你究竟知道多少呢?接闪器,是指直接接受雷击的避雷针、避雷带(线)、避雷网,以及利用作接闪的金属屋面和金属构件，避雷针、避雷线、避雷网和避雷带都是接闪器，它们都是利用其高出被保护物的突出地位，把雷电引向自身，然后通过引下线和接地装置，把雷电流泄入大地，以此保护被保护物免受雷击。接闪器所用材料应能满足机械强度和耐腐蚀的要求，还应有足够的热稳定性，以能承受雷电流的热破坏作用。

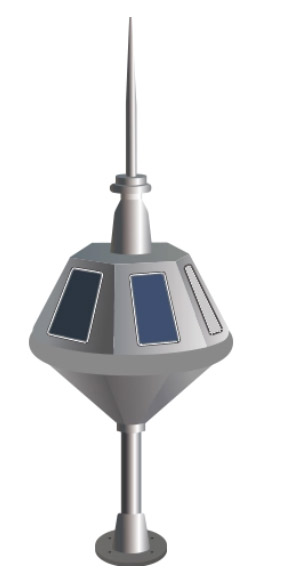

防雷接闪器

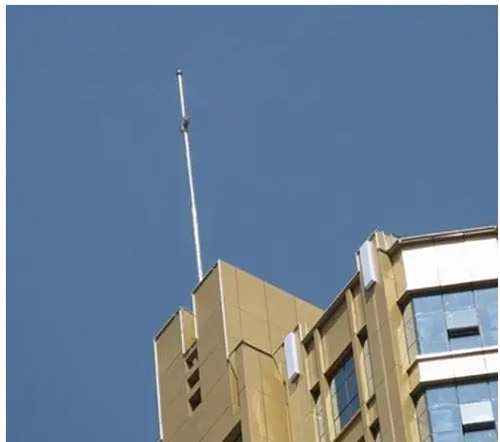

避雷针一般用直径为20mm左右的镀锌圆钢或钢管制成，长2500mm左右，端部呈尖状，也可分叉设置，经引下线与接地装置连接。避雷针主要用于保护高耸孤立的建筑物或构筑物及其周围的设施，也常用来保护室外的变配电装置。

防雷接闪器

防雷接闪器的布置方法

IEC61024-1标准布置《建筑物防雷》的相关内容为:当符合表格的要求时，接闪器的布置就是合适的。在设计接闪器时，可单独或任意组合地采用以下方法:(1)保护角法;(2）滚球法;(3）网格法。

保护角法是以滚球法作为基础，以等效法计算而得，使保护角保护的空间等于滚球法保护的空间。它适用于简单建筑物或较大建筑物的小部分，但其有几何学上的局限性，不适合于高度超过所选防雷装置保护级别对应的滚球半径的建筑物。当根据EC61024-1和表格排除了采用保护角法进行接闪器设计时，应采用滚球法确定建筑物的各个部分及区域的被保护空间。滚球法适合于复杂形状的建筑物。网格法是用防雷网格形导体以给定的网格宽度和给定的引下线间距盖住需要防雷的空间。它是一种老的通用方法，即法拉第保护型式，特别适用于平面的保护。

防雷接闪器

防雷接闪器的分类

接闪器可划分为被动式避雷针、半导体消雷器以及主动式避雷针三大类。

被动式避雷针中, 避雷带、线、网和富兰克林避雷针被广泛应用,但安全性能低、防护范围小以及效果差等是它的缺点。不仅如此,偶尔发生磁场感应以及侧向跳火等现象。

半导体消雷器已很少使用,或者是已经停止使用。

主动式避雷针，相比其他两种而言，它具有自己的优点:可对闪流进行提前发射、适用范围广、可以有效控制雷击点以及防护效果佳等。经过分析并对比接闪器的类型以及运用，被动式避雷针安装和制作都比较方便且价格较低，但选择时会受市场导向的影响;为不影响避雷的效果，避免发生事故，所以一般在施工中不推荐它和天线共同使用。
