我们该如何正确的选择浪涌保护器的UC值——专业指导【易造防雷】

发布时间:2023-03-29 浏览量：1765 作者：易造科技-小贾

在SPD浪涌保护器中，存在各种标称电压值，如：缩写Un、Uc、和Uo等，它们代表的到底是什么意思？它们之间的关系是什么？下面一起来看看！

依据国标GB/ T 18802.12-2006标准定义：

1、系统标称电压：系统或设备标明的电压，某些工作特性与该电压有关（如230/400V）。

注1：在系统的标称条件下，供电端的电压可能不同于标称电压，由供电系统的偏差来决定，本部分允许±10%的偏差。

注2：相对地（L-PE）系统标称电压称为Un（额定工作电压）。

注3：系统标称的相对中性线（L-N）的电压称为Uo（标准相电压值为220V）。

2、Ucs：电源系统的最大持续工作电压。

3、Uc（最大持续工作电压）：可连续地施加在SPD浪涌保护器保护模式上的最大交流电压有效值或直流电压。（在正常的条件下Uc的选择应使SPD的特性（老化、热崩溃等）在正常条件下变化最小。）

浪涌保护器的最大持续工作电压Uc不应低于表 5.4.3-2规定的值。

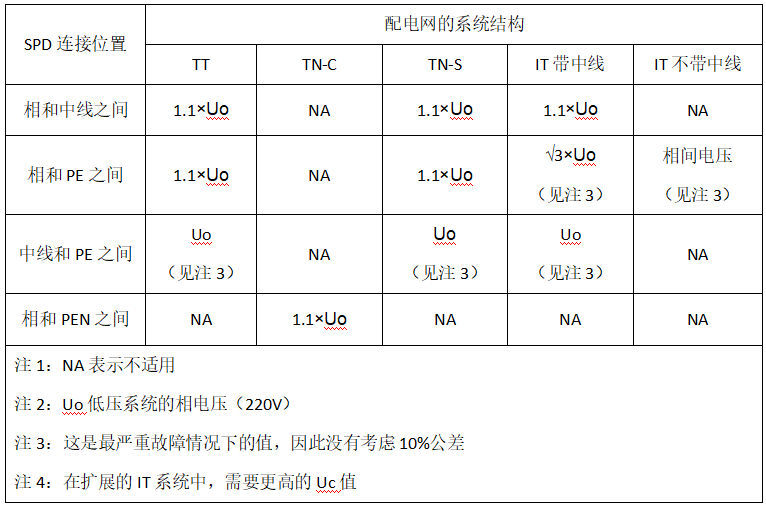

表 5.4.3-2 浪涌保护器的最小Uc值

根据表中，需要根据配电网的系统结构形式来确定最小Uc值，例如：在TT系统中，相线和中线之间的Uc电压就是：1.1× 220（Uo）=242V。其它也是如此。Uc值的选择是非常重要的，关系着浪涌保护器安装后系统的稳定工作，所以，选择合适的最大持续工作电压，才能起到更有效的雷电防护。
