浪涌保护器，又叫防雷器、电涌保护器、SPD等，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。其作用就是限制瞬态过电压和泄放电涌电流，一般是并联在主回路上，平时具备高阻抗的性质，电路中出现TOV时则会导通并泄放电涌电流，此时为导通模式，可视为直接接地的导线，能将主回路中的电涌电流泄放至接地线。如何解决配电箱浪涌保护器的选型？

配电箱浪涌保护器的选型？配电箱内浪涌保护器可分为1级2级3级，参数各不同，浪涌保护器的选型是配电箱厂家和广大技术人员关心的话题，下面易造小编从国标的规定来为大家做个介绍。

国标GB/T 18802.12第6.2：SPD的选择，包含了以下六个步骤：

一、选择SPD的Uc.UT.In.Iimp.Imax：

（1）最大持续工作电压Uc：应确保SPD的最大持续工作电压Uc大于电力系统持续工作电压Ucs；

（2）SPD的UT值应该高于由于低电压系统出现故障在背保护装置上预期出现的暂时过电压(TOV)；

（3）In与保护水平Up有关，Iimp和Imax则由安装点需要耐受的能力来决定。

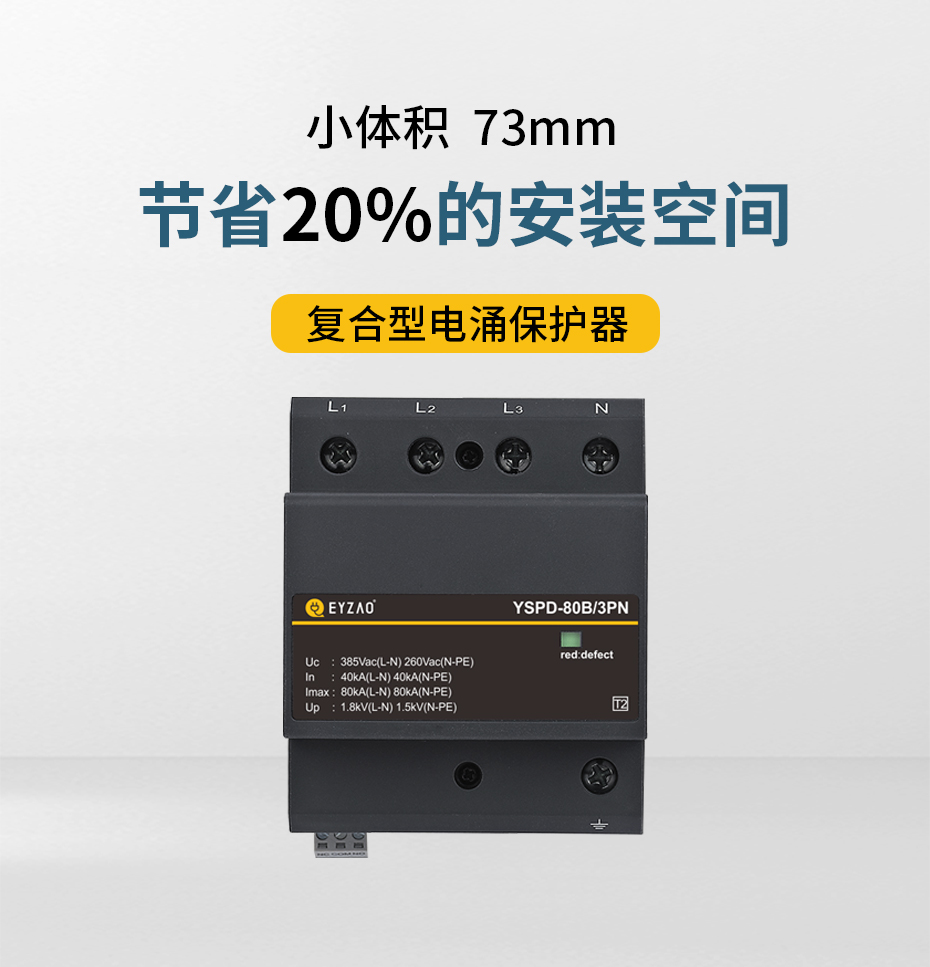

配电箱浪涌保护器的选型

二、SPD的安装位置：

（1）保护距离：

配电箱浪涌保护器的选型？为了决定 SPD 的位置(在入口处、靠近设备等),有必要知道保护距离，也就是SPD和SPD能提供充分保护的被保护设备之间的可接受的距离。

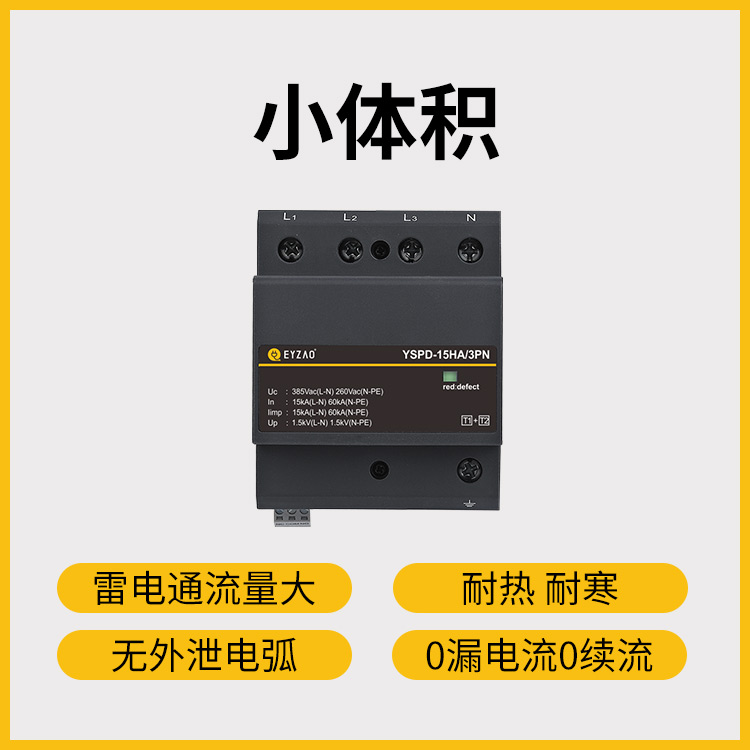

配电箱浪涌保护器的选型-按照距离不受限

三、配电箱浪涌保护器的选型？SPD的预期寿命和失效模式

（1）SPD预期寿命：主要取决于超过SPD最大放电能力的电涌发生的概率；实际寿命可能会短于或长于预期寿命，这取决于电涌实际发生的频度。在特定的应用情况下，较高Imax的SPD的预期寿命大于较低Imax的SPD,只要不超过SPD耐受的极限值；

（2）SPD失效模式：失效模式本身取决于电涌和过电压的类型，如果想避免供电受干扰或中断，SPD有必要配备专用的后备保护器SSD;

四、配电箱浪涌保护器的选型？SPD和其它设备的配合：

（1）正常状态下，持续工作电流（Ic）不得造成任何人身安全方面的危害（间接接触等）或干扰其他设备。（宜选择0漏电流的复合型SPD，线路更安全，SPD使用寿命更长）。

（2）故障状态下，SPD需安装专用的SPD后备保护器,以便不干扰其他保护设备,如 RCD、熔断器和断路器，如果引起过电流保护器的动作，将会导致系统供电中断。

五、配电箱浪涌保护器的选型？电压保护水平Up的选择：

在选择 SPD 合适的电压保护水平值时，应考虑被保护设备的电涌耐受（或关键设备的冲击抗扰度）和系统的标称电压，电压保护水平值越低，说明其保护性能越好；

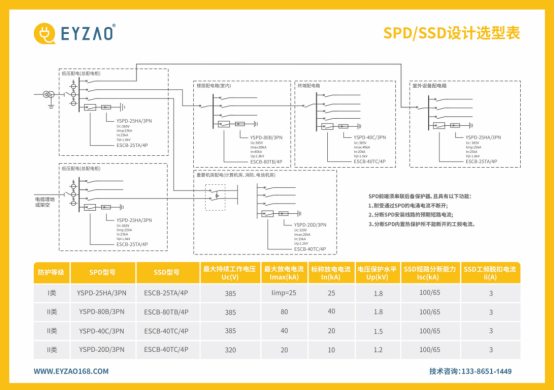

配电箱浪涌保护器的选型-电压保护水平UP的选择

六、配电箱浪涌保护器的选型？选择SPD和其他SPD之间的配合：

某些应用场合需要两个或更多SPD，以便使被保护设备的电应力减少到一个可接受的值（较低Up）并且减低该建筑物内的瞬态电流。依据两个SPD的能量耐受值，为了获得可接受的电应力分配，有必要进行配合。

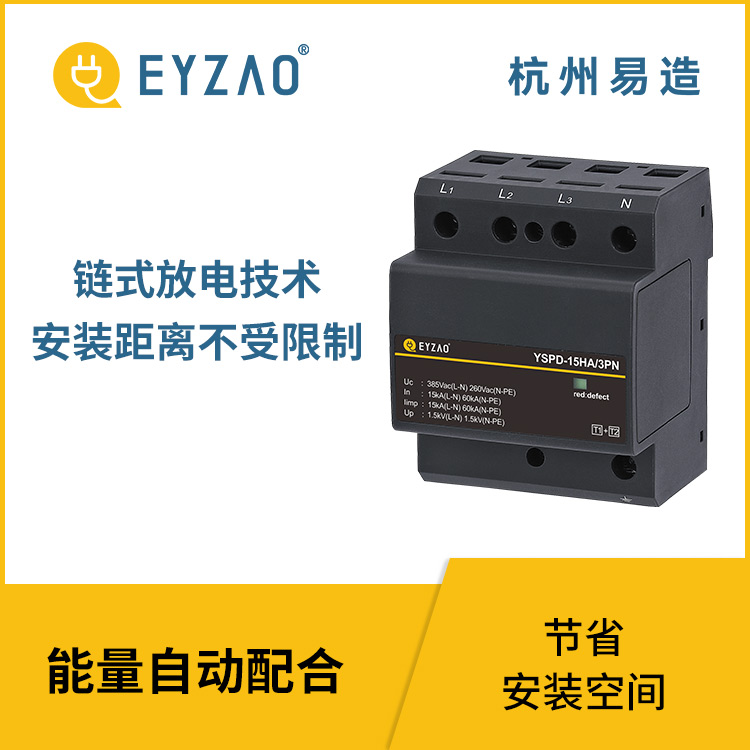

配电箱浪涌保护器的选型-能量自动配合

国标GB/T 18802.12中浪涌保护器的选型步骤偏向于配电箱浪涌保护器的实际应用，综上六个步骤，我们需要选择0续流的复合型浪涌保护器，因为没有续流所以不会引起前级开关动作，供电持续不中断；选择通流量大的产品，使用寿命更长；在同等参数条件下，选择Up更低的SPD保护效果更好；在同一电路中，宜选择具有能量自动配合功能的浪涌保护器，可以达到良好的配合，现场安装更方便；配备专业的浪涌后备保护器SSD，确保防雷持续有效！

如果您对配电箱浪涌保护器选型还有哪些不明白的，欢迎咨询易造小易。

-End-

易造防雷浪涌保护器的主要优势：

易造复合型防雷电源SPD专用浪涌保护器，20年设计寿命，一体式组合低压电源防雷器小体积大通流，低残压、高TOV耐受1800V；MG串联技术，0漏流0续流；密封结构无外泄电弧，不起火。

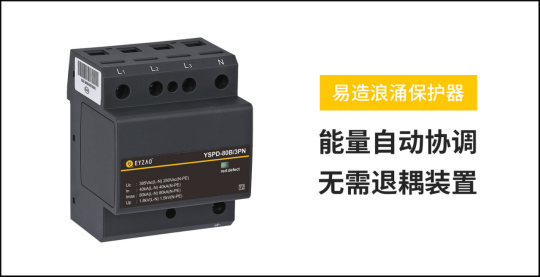

易造三相、单相、混合型防雷浪涌模块采用链式放电技术，实现了防雷SPD的能量自动协调功能，安装时无需考虑两级电源交流SPD间的距离，t1、一类、一级SPD防雷器可以直接安装于t2、ii、二级防雷浪涌保护器后端，安装更快捷！
