智慧路灯浪涌保护器设置方案-快速解决选型难题--易造防雷

发布时间:2023-02-22 浏览量:891 作者:易造科技-小张

智慧路灯浪涌保护器设置方案如何设计?智慧路灯是智慧城市的重要组成部分,在物联网接入点的数量上有先天优势,是智慧城市的极佳接入点,通过获取、分析、应用城市路网中的各类大数据信息,构建出一张智慧感知网络地图。智慧路灯将成为5G微基站、智能汽车联网、边缘计算等的重要载体;在智慧城市、新基建、5G网络建设的推动下,我国智慧路灯建设项目在全国遍地开花。

智慧路灯浪涌保护器设置方案

由于智慧路灯灯杆长期在户外,容易成为雷击的目标,因此如何防止灯杆设备遭受雷击是一个重要的问题。根据智慧路杆分布和供电特点,依据国家相关防雷设计标准,智慧路灯浪涌保护器设置方案设置如下:

1、380V供电系统:采用型号为YSPD-15HA/3PN的三相1级复合型浪涌保护器,具体参数如下:Uc:385V ;Iimp(10/350μs):15kA;Up:≤1.8kv。

配置SPD后备保护装置SSD,型号为ESCB-20TA/4P,具体参数如下:Iimp(10/350μs):15kA;工频脱扣电流Ii:3A;具备 SPD 的Iimp 冲击电流不脱扣,工频小电流速断能力,SSD须具有工作状态指示窗口。

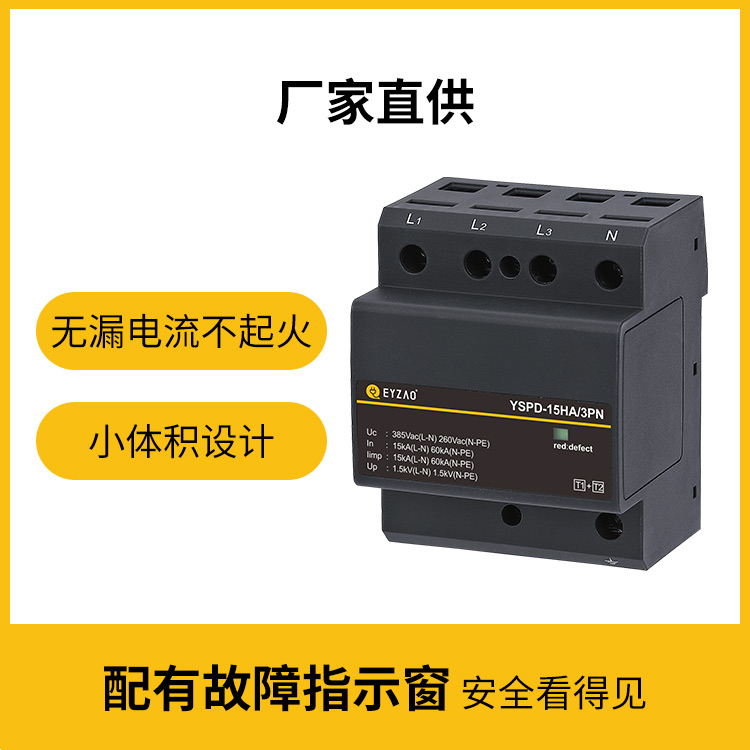

智慧路灯浪涌保护器设置方案-一级三相复合型浪涌保护器


2、220V路灯配电箱:因其放置户外,因此选择型号为YSPD-15HA/1PN的单相1级复合型浪涌保护器,具体参数如下:Uc:385V ;Iimp(10/350s):15kA;Up:≤1.8kv。

配置SPD后备保护装置SSD,型号为:ESCB-20TA/2P,具体参数如下:Iimp(10/350μs):15kA;工频脱扣电流Ii:3A;具备 SPD 的Iimp 冲击电流脱扣,工频小电流速断能力,SSD须具有工作状态指示窗口。

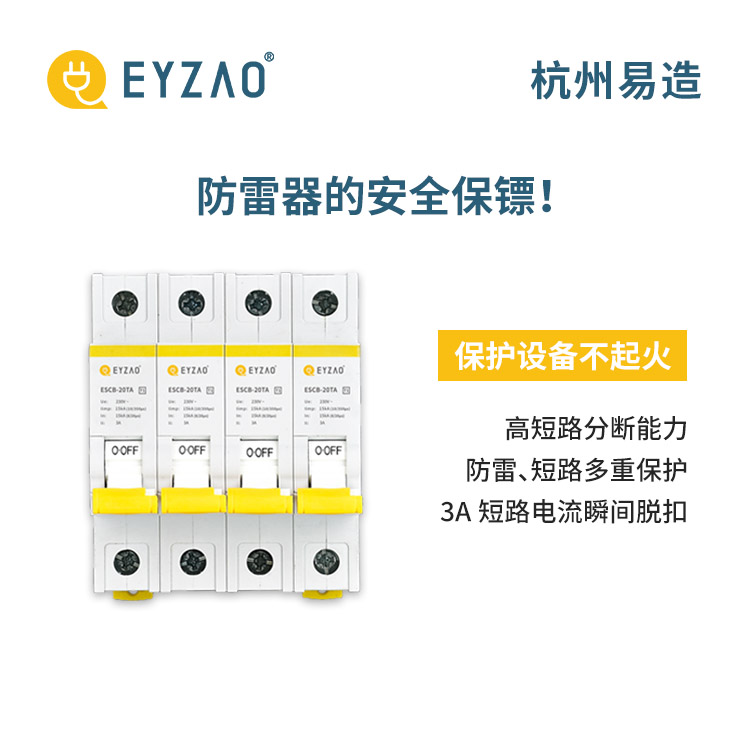

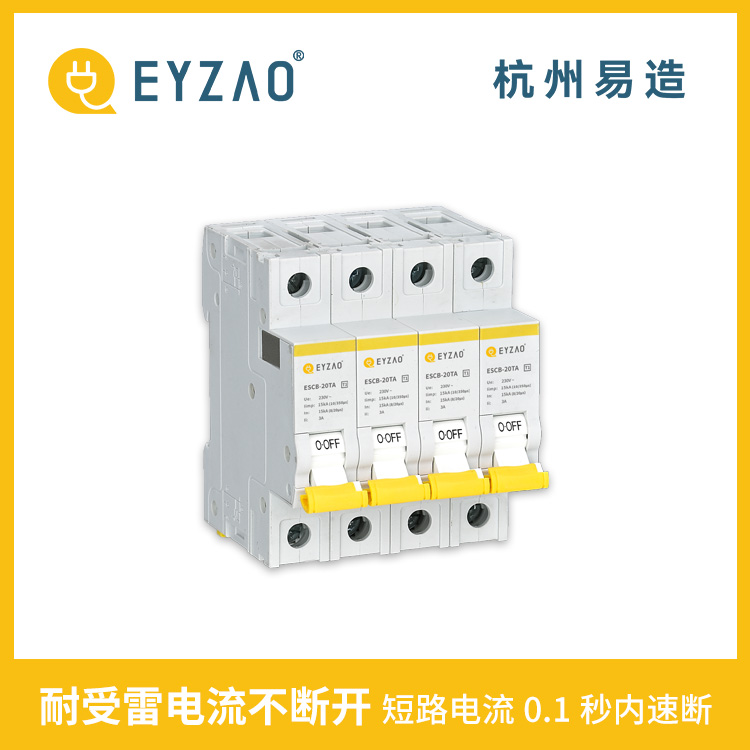

 智慧路灯浪涌保护器设置方案-SPD后备保护装置


3、220V路灯杆底部配电箱:选择型号为YSPD-40C/1PN的单相2级限压型浪涌保护器,具体参数如下:Uc:385V;In(8/20μs):20kA;Imax(8/20s):40kA;Up:≤1.5kv。


智慧路灯浪涌保护器设置方案-二级40ka防雷浪涌保护器


智慧路灯浪涌保护器设置方案配置SPD后备保护装置SSD型号为:ESCB-40TC/2P,具体参数如下:Imax(8/20s):40kA;工频脱扣电流Ii:3A;具备 SPD 的Iimp 冲击电流不脱扣,工频小电流速断能力,SSD须具有工作状态指示窗口。

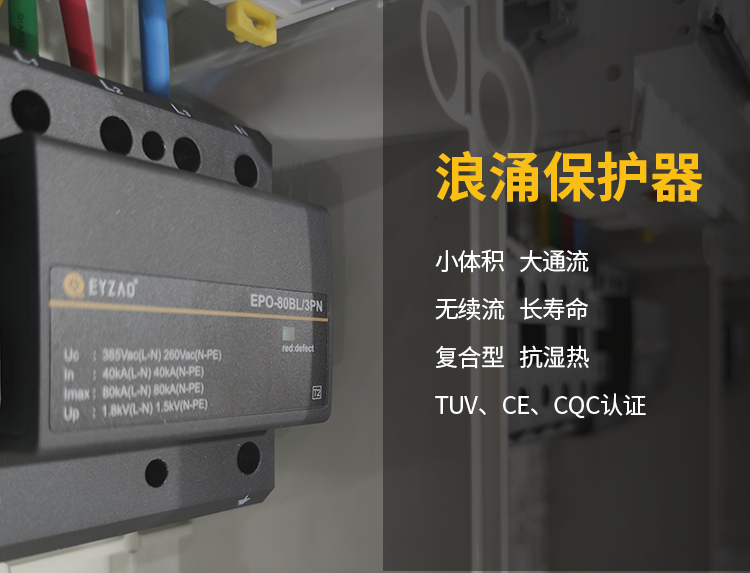

智慧路灯浪涌保护器设置方案-40KA浪涌保护器

更多智慧路灯浪涌保护器设置方案相关资讯,可立即咨询:133-8651-1449获取详细资料。


-End-



  易造防雷浪涌保护器的主要优势:

易造复合型防雷电源SPD专用浪涌保护器,20年设计寿命,一体式组合低压电源防雷器小体积大通流,低残压、高TOV耐受1800V;MG串联技术,0漏流0续流;密封结构无外泄电弧,不起火。



易造三相、单相、混合型防雷浪涌模块采用链式放电技术,实现了防雷SPD的能量自动协调功能,安装时无需考虑两级电源交流SPD间的距离,t1、一类、一级SPD防雷器可以直接安装于t2、ii、二级防雷浪涌保护器后端,安装更快捷!



 易造国产优质浪涌保护器品牌厂家,外壳采用PA66高阻燃绝缘防护材料,符合UL94V-0 RoHS REACH认证,一体式复合型组合设计防震防潮耐高温,易造低压防雷电源专用防雷器、交流雷电雷击电涌SPD模块等浪涌保护器广泛应用于家用、配电箱、配电柜、消防、光伏、通讯、设备、系统、机房、电网、加油站、变电所、工厂、小区、电梯、控制柜、工业、新能源、通讯、建筑、轨道交通、石油石化等多个领域。





  杭州易造是国家高新技术企业、杭州市“雏鹰计划”企业,通过了ISO9001、ISO14001、ISO45001、3C等质量管理体系认证,国内专业电源防雷设备生产厂家,拥有全套风电浪涌保护器生产制作技术。主要生产一体式、复合型、单相、三相、两相、直流、混合型等款式,提供不同配电系统对一级浪涌保护器、二级浪涌保护器的1PN、2P、3P、3PN、4P等全系列电源防雷模块,SPD通过了UL、CSA、TUV、CQC、CE等权威认证,1500+规格型号可选择,满足所有低压设备的电涌防护要求。
