SPD后备保护器的分类-五大类型介绍及选型指南-易造防雷

发布时间:2023-05-07 浏览量:1101 作者:易造科技-小张

传统的浪涌保护器的后备保护装置采用的多为断路器和熔断器断路器作为后备保护装置,接下来简单谈一下基于断路器技术的后备保护器的分类。


后备保护器的分类


一、电涌保护器专用保护装置的定义

国标NB/T 42150 -20183.1定义:低压电涌保护器专用保护装置(SSD):是一种用于低压电源系统的电涌保护器(SPD)的外部脱离装置,能够承受被保护电涌保护器安装处的预期电涌电流,并能够分断由于电涌保护器故障而产生的工频过电流的装置,且具有工频小电流动作特点。

是用于浪涌保护器SPD前端进行过电流保护的一种装置,适用于交流50Hz60Hz,额定电压不超过440V(相间)系统中的低压电涌保护器专用保护装置。(交流额定电压不超过 1000V(有效值)或直流电压不超过1500V的电涌保护器专用保护装置)

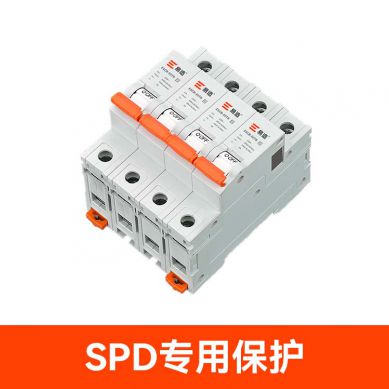

浪涌后备保护器



二、电涌保护器专用保护装置的分类

国标 NB/T 42150-2018 6说明:

1、根据相配合的SPD试验类别分类:

(1)I类试验SPD的专用保护装置:与I类试验浪涌保护器(一级浪涌保护器)相配合使用的专用后备保护装置。

(2)II类试验SPD的专用保护装置:与II类试验浪涌保护器(二级浪涌保护器)相配合使用的专用后备保护装置。

(3)III类试验SPD的专用保护装置:与III类试验浪涌保护器(三级浪涌保护器)相配合使用的专用后备保护装置。

2、根据安装方式分类:平面安装式专用保护器装置、嵌入式安装专用保护装置和面板式安装专用保护装置(也称为配电板式安装专用保护装置)。

3、根据使用地点分类:户内使用的专用保护装置和户外使用的专用保护装置。

4、根据是否可触及分类:

(1)可触及的专用保护装置:指可被非专业人员全部或部分触及,一旦安装后,无需使用工具可打开覆盖层或者外壳。

2)不可触及的专用保护装置:指不能被非专业人员触及,或者被安装到触摸距离之外(如安装在架空线上),或者是被置于安装后只能用工具打开的外壳内。

5、根据极数分类:单极专用保护装置、两极专用保护装置、三极专用保护装置和四极专用保护装置。

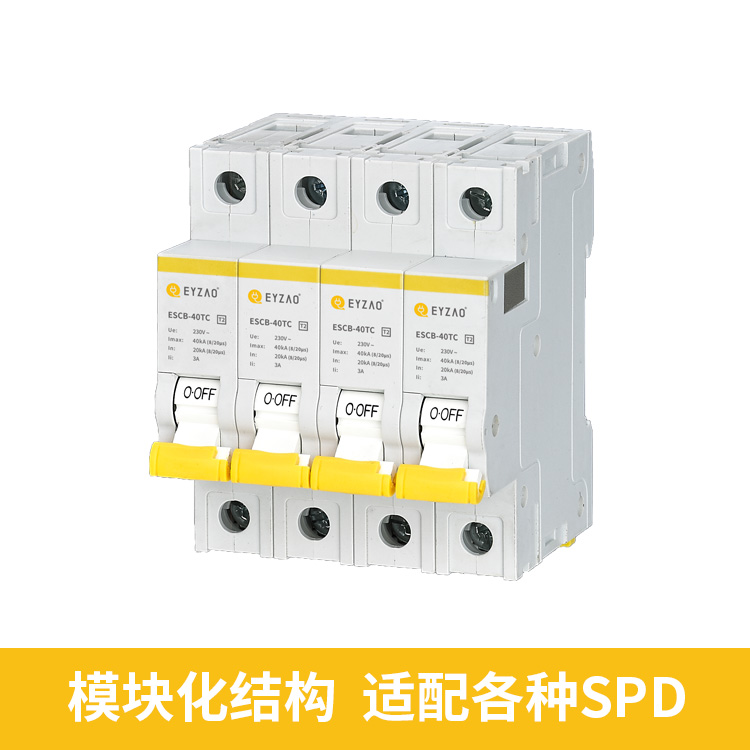

后备保护器模块化结构


-End-
