在经济发达的现代社会，电力安全问题备受重视，特别是对于配电系统的安全防护和配电箱的设计。在配电箱内安装SPD（Surge Protective Device，即浪涌保护器）是必不可少的。那么，配电箱/柜内是否可以安装2套SPD呢？这就是我们今天要探讨的问题。

SPD是什么？

首先，让我们了解一下什么是SPD。

SPD是一种用于保护电气设备免受浪涌（Surge）和各种瞬态过电压侵害的保护器件，内部至少包含一个非线性元件。它的作用类似于一个“安全之门”，能够有效防止过电压对电气设备的损害并保护电力系统的正常运行。

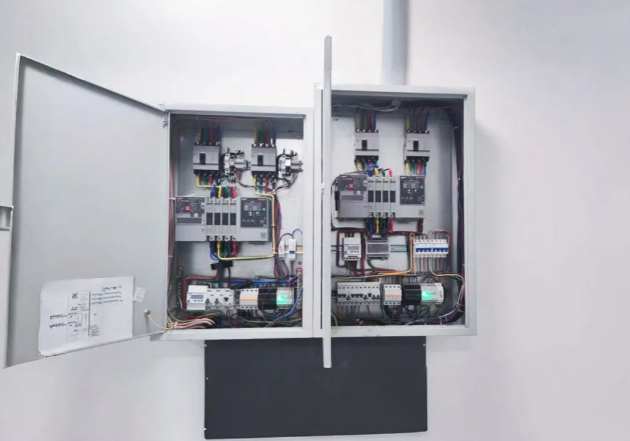

配电箱浪涌保护器

配电箱内安装多套SPD是否可行？

GB50057-2010《建筑物防雷设计规范》规定：在建筑物电气系统，电源引入的总配电箱处应装设Ⅰ级试验的电涌保护器。该标准是国家防雷设计的基本规范，也是目前防雷验收使用较多的标准。

根据国家标准，配电箱通常需要安装1套SPD，由于配电箱连接着大量的电气设备，如电动机、照明设备和其他重要设施，而这些设备在正常运行时可能会遭受过电压及浪涌的影响。但在某些特殊情况下，安装1套SPD可能无法完全保护设备。因此，有些用户希望在配电箱内同时安装一级和二级浪涌保护器。

那么，配电箱内是否可以安装2套SPD呢？答案是肯定的。根据电力设计规范，配电箱内是可以安装多套SPD的。在一些电力质量要求较高或存在更大过电压风险的应用场合，需要安装2个（或更多）SPD，以便使被保护设备的电应力减到一个可接受的值（较低的电压保护水平），减低该建筑物内的瞬态电流，确保电力系统稳定运行。

如何正确安装SPD？

在配电箱内同时安装2套SPD时，需要注意以下几点：

1.配电箱空间：安装2套浪涌保护器会占用配电箱较大空间，因此需要确保配电箱的空间足够大。

2.合理安排SPD的位置：SPD的安装位置通常安装在电源入口处和靠近保护设备的位置，2个SPD之间的安装距离在5 - 10m，以提供最佳的保护效果。

3.合理连接SPD：在安装连接SPD时，应遵循电气设计规范，选择标准的线径大小，并采取正确的接线方法，确保连接的可靠性及安全性。

4.能量自动配合功能：依据2个SPD的能量耐受值，在两级浪涌保护器之间应加装退耦装置（电感），为了获得可接受的电应力分配。但是当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。

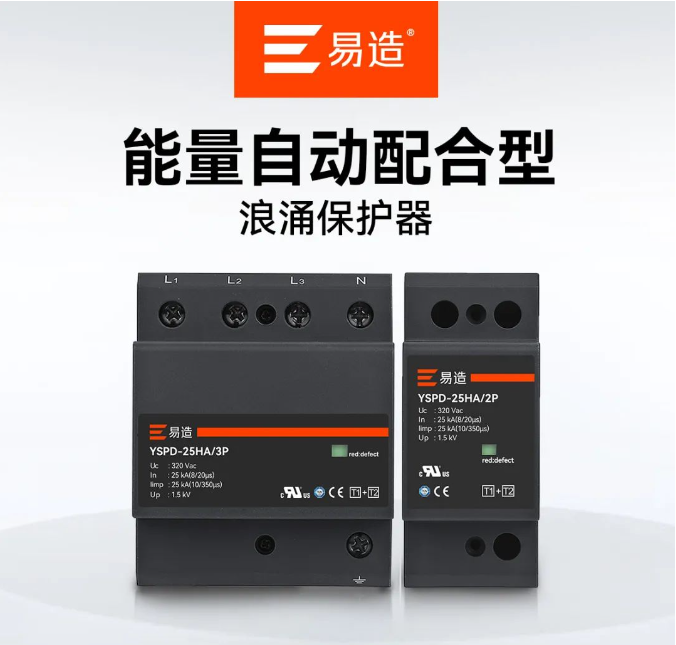

配电箱浪涌保护器

综上所述，配电箱内装2套SPD，需要进行合理的设计和安装，提高电力系统的保护水平，并确保电气设备的安全运行。但在具体的工程实践中，应根据实际需求和风险评估来确定SPD的安装方案，并遵循相关的规范和标准进行操作。

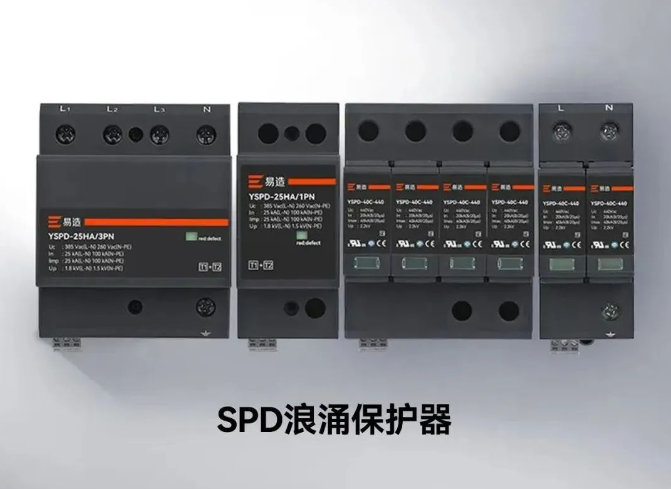

配电箱浪涌保护器

易造浪涌保护器具有能量自动协调功能，两级SPD之间无需退耦装置，易造第二级SPD可以直接安装在第一级SPD后端，无距离限制，大大节省了配电箱的空间，防雷不失效！
