光伏直流SPD可以不用安装后备保护装置(Fuse)吗？——为你答疑解惑【易造防雷】

发布时间:2023-04-02 浏览量：736 作者：易造科技-小冯

随着国标GB51348的发布，国内的断路器型浪涌后备保护器在各行业领域得到了快速的应用，但是由于直流的特性，目前断路器后备技术方案无法满足高压直流的要求，因此在光伏领域，直流浪涌保护器的后备保护装置仍然用GR类或GPV类（熔断器）作为其后备保护，其特点是价格高且无法确保光伏直流SPD不起火。那么，光伏直流SPD可以不用后备保护装置吗？既然没有可靠的后备保护装置，SPD自己是否能解决短路脱扣的问题呢？

我们来看一组TUV实验室测试数据：

TUV的短路耐受测试：对于两片MOV串联的SPD(典型代表是“Y”型电路)，首先故意短路一片MOV，只使用1片MOV单独耐受Ucpv(直流SPD的最大直流工作电压)，对于单片的SPD，则使用压敏电压为原先50%的同截面、同配方的MOV测试，实际上也是相当于人为短路了50%。分别测试10A、Iscpv(厂家声称的短路耐受能力)，2.7*Iscpv，每个电流等级3个随机抽样样品。

测试目标：SPD必须从电网断开，除了脱离器动作并给出清晰指示外，不能有其它任何损坏(包括冒烟，燃烧，甚至IP等级破坏等)。

TUV测试结果如下：

a. 当测试2.7倍Iscpv 时(2700A)，三个试品分别在1.43s，1.63s 和1.66s时脱离器动作，断开电网，实际测试电流为2742.68A。

b. 当测试 Iscpv 时(1000A)，三个试品分别在3.92s，3.84s和3.67s时脱离器动作断开电网，实际测试电流为1018.8A。

c.当测试10A时，三个试品分别在7.82s，8.02s和8.56s时脱离器动作，断开电网，实际测试电流为10.34A。

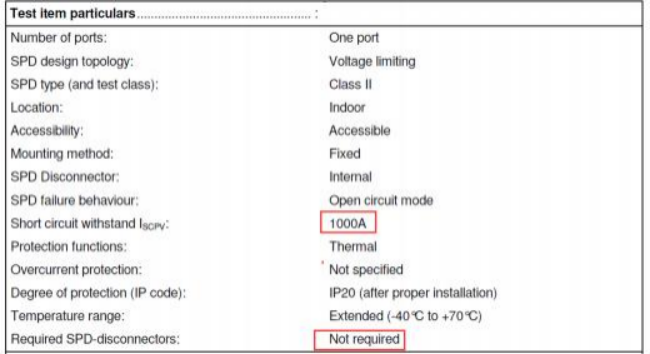

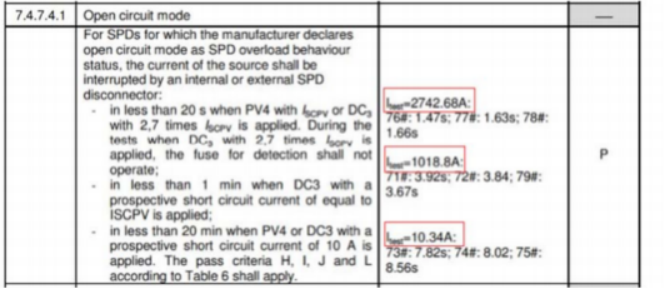

TUV 测试报告截图：

光伏直流SPD内MOV的特性表现为热击穿，它是一个渐变过程，不会突变。对于易造特殊结构的SPD，在MOV还没有达到热击穿的时候，SPD的脱离装置就已经断开了，断开时间在1s内完成。也就是说，即使在极端情况下，其中1个MOV击穿短路了，另1个MOV也可以在极短的时间内(ms级)从电路里安全断开（MOV没有短路，只是脱离装置动作），避免了起火燃烧。

光伏直流SPD—光伏直流SPD内MOV的特性表现为热击穿

综上，在系统电流低于2700A时，易造的光伏直流SPD系列可以不用fuse (TUV实测数据)就可以安全脱扣。当然，超过2700A也可以不用Fuse，技术推算在10kA内，不装 fuse是安全的，但是没有测试数据。一般来说，MW机的系统电流不会超过2000A。

易造光伏直流SPD系列均经过德国TUV认证，其严谨和全面的测试保证了SPD的可靠性。在进行全程测试时，尤其是与串联Fuse后备保护装置关系最大的短路耐受测试时，都没有串联Fuse(标准要求可以串联Fuse)。只要系统开路电压＜SPD的Ucpv，易造直流系列SPD都可以不用串联Fuse作为后备保护装置，用户可以放心使用。
