光伏储能系统中浪涌保护器的选型？随着可再生能源行业的迅速腾飞，光伏储能系统已经跃升为能源供应的关键角色。然而，在运作过程中，此类系统常常受到雷击、电压波动、电磁干扰等外部因素的干扰，这可能导致严重的设备故障和安全风险。以下是影响光伏储能系统正常运行的主要障碍：

1.雷击电涌风险

雷击光伏阵列及接闪装置，使得雷电流侵入逆变器直流侧。

雷击电池集装箱及线路，使得雷电流侵入PCS(储能变流器)与BMS（电池管理系统）。

光伏阵列及交流电网附近感应产生LEMP（雷击电磁脉冲），侵入逆变器直流侧和PCS交流侧。

光伏储能系统中浪涌保护器的选型

2.电涌造成的系统故障

引发储能变流器PCS内部系统服务中断或元器件击穿，保护装置拒动。

造成电池簇及电池管理系统BMS通讯元器件故障，导致BMS监测状态异常误告警。

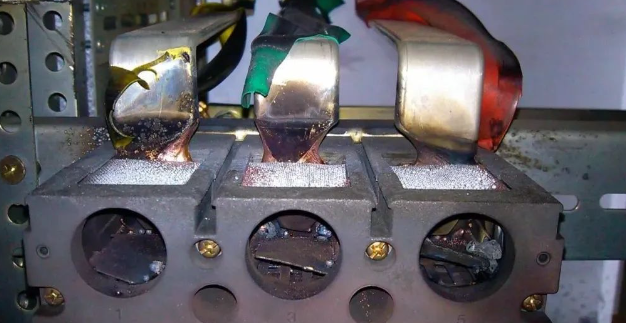

引发绝缘击穿电气故障，导致保护装置拒动作，短路拉弧引发火灾。

光伏储能系统中浪涌保护器的选型

为了解决上述问题，为光伏储能系统提供雷击浪涌解决方案，我们建议在以下位置安装合适的浪涌保护器：

光伏阵列：安装符合行业标准的避雷针和接地系统，以保护光伏面板免受直接雷击。

汇流箱：在汇流箱内安装电源避雷器，以防止雷电波侵入。

PCS（储能变流器）：在PCS的电源和信号线路上安装浪涌保护器，以抑制雷电波和电网扰动。

直流配电柜：在直流配电柜的电源和信号线路上安装浪涌保护器，以防止雷电波侵入。

交流配电柜：在交流配电柜的电源和信号线路上安装浪涌保护器，以抑制雷电波和电网扰动。

电池簇和BMS（电池管理系统）：在电池簇和BMS的通讯线路上安装信号浪涌保护器，以防止雷电波侵入和干扰。

升压变压器：为升压变压器安装避雷器，以防止雷电波侵入。

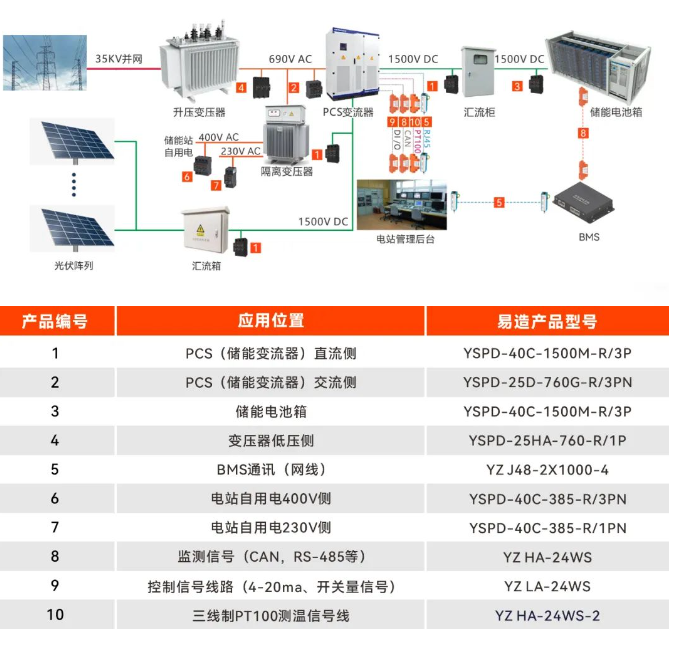

以下是光伏储能系统各位置安装的浪涌保护器选型配置方案图和浪涌保护器选型表。

光伏储能系统中浪涌保护器的选型

总之，在光伏储能系统的设计阶段，充分考虑浪涌保护器的选型和安装是至关重要的。通过选择合适的浪涌保护器，可以帮助系统在各种复杂环境中可靠运行，减少停机时间，提高生产效率，降低维护成本，并最终实现可持续能源的可靠供应。因此，光伏储能系统的浪涌保护器选型不容忽视，应当作为系统设计的核心组成部分。

光伏储能系统中浪涌保护器的选型

-End-

易造防雷浪涌保护器的主要优势：

易造复合型防雷电源SPD专用浪涌保护器，20年设计寿命，一体式组合低压电源防雷器小体积大通流，低残压、高TOV耐受1800V；MG串联技术，0漏流0续流；密封结构无外泄电弧，不起火。

易造三相、单相、混合型防雷浪涌模块采用链式放电技术，实现了防雷SPD的能量自动协调功能，安装时无需考虑两级电源交流SPD间的距离，t1、一类、一级SPD防雷器可以直接安装于t2、ii、二级防雷浪涌保护器后端，安装更快捷！

易造国产优质浪涌保护器品牌厂家，外壳采用PA66高阻燃绝缘防护材料，符合UL94V-0 RoHS REACH认证，一体式复合型组合设计防震防潮耐高温，易造低压防雷电源专用防雷器、交流雷电雷击电涌SPD模块等浪涌保护器广泛应用于家用、配电箱、配电柜、消防、光伏、通讯、设备、系统、机房、电网、加油站、变电所、工厂、小区、电梯、控制柜、工业、新能源、通讯、建筑、轨道交通、石油石化等多个领域。

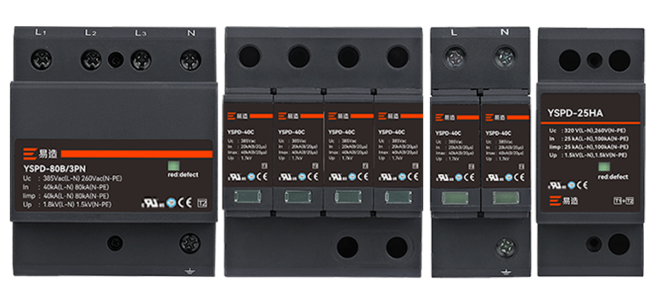

易造复合型浪涌保护器
