光伏系统SPD浪涌保护器如何选择-专业技术讲解-易造防雷

发布时间:2024-04-16 浏览量:162 作者:易造科技

光伏发电是一种可再生清洁能源,被广泛应用于各个国家和地区;雷击及电涌是光伏发电系统的一大危害,为了保护光伏系统的正常运行,选择安装合适的光伏浪涌保护器至关重要。



光伏系统SPD浪涌保护器如何选择


什么是光伏系统

光伏发电系统,是利用半导体材料的光伏效应,将太阳辐射能转化为电能的一种发电系统;光伏系统的范围从光伏阵列或一组互连的光伏组件扩展到包括相关的电缆、保护装置以及逆变器一直到配电柜连接点或公用并网点。



为什么要安装SPD

光伏系统中可能需要保护的设备有:(1)  光伏阵列;(2)  逆变器,包括与低压交流系统的接口和与直流系统的接口;(3)  光伏系统自带布线;(4)  安装在逆变器和光伏阵列之间的部件;(5)  用于控制和监测光伏系统的设备。

这些浪涌和过电压会降低和破坏光伏系统的性能,甚至导致故障造成设备击穿、烧毁、碳化等,严重还会引发火灾;因此,要在光伏系统中安装浪涌保护器,有效地吸收和释放这些瞬态过电压,将其降低到设备可以承受的范围内,从而保护设备的正常运行,提高光伏系统的可靠性和安全性。



光伏系统SPD浪涌保护器如何选择



光伏浪涌的选型

用于保护光伏系统的 SPD,其选型和安装取决于众多因素,如:低压电力系统特征(例如架空线路或地下电缆)以及被保护设备的特性;是否安装有外部雷电装置,用以保护光伏系统免受雷电直击。

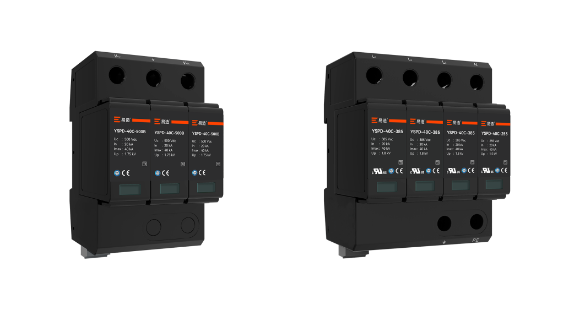

 光伏系统SPD浪涌保护器如何选择

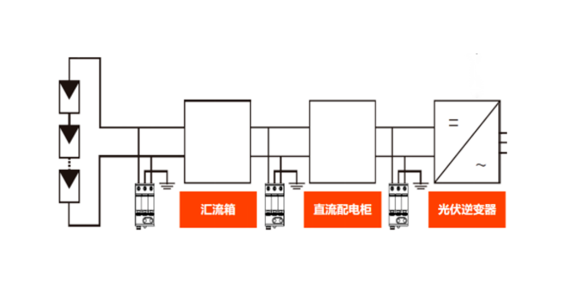

1、直流侧浪涌保护器的选择:(1)  光伏逆变器:是把直流电能(电池、蓄电瓶)转变成交流电的设备,在逆变器直流侧需安装可插拔模块化光伏专用2级直流SPD;(2)  直流配电柜:不在直击雷防护区内,需要安装光伏专用1级直流SPD;(3)  汇流箱:为了减少光伏组件与逆变器之间的线接,维护方便,提高可靠性,一般在光伏组件与逆变器之间增加直流汇流箱,将若干个光伏串列并联接入汇流箱;需安装可插拔模块化光伏专用2级直流SPD。


直流测光伏系统SPD浪涌保护器如何选择


2、交流侧浪涌保护器的选择:(1)  光伏逆变器:是把直流电能(电池、蓄电瓶)转变成交流电的设备,在逆变器交流侧,通常安装可插拔模块化光伏专用2级交流SPD;(2)  主配电箱:逆变器输出的交流电需要并入电网或者直接供给负载使用,靠近直接雷区域,主配电箱处需要安装1级交流SPD。



交流测光伏系统SPD浪涌保护器如何选择



国家标准规定

根据国家标准 GB/T 18802.32-2021《用于光伏系统的电涌保护器选择和使用导则》第9点对浪涌保护器参数的选择有描述:1、对于Ⅱ类试验的SPD,每种保护模式的最小标称放电电流In至少15 kA,8/20us该值越高,SPD寿命越长;2、根据Ⅰ类试验的SPD,直流侧浪涌保护器每种模式Iimp至少5kA;交流侧浪涌保护器每种所需的保护模式的Iimp值不得小于 12.5 kA;3、浪涌保护器的最大持续工作电压UcPv/Uc的选择应大于或等于直流/交流线路的系统电压;4、电压保护水平Up,应低于被保护设备的耐冲击电压额定值Uw,通常保持Up不大于0.8倍设备耐冲击电压额定值Uw,两者之间宜有20%的安全裕度,电压保护水平值越低保护性能越好。



光伏系统SPD浪涌保护器如何选择



选择光伏系统的浪涌保护器时,我们必须牢记在保护整个系统免受雷击和电压浪涌影响的重要性,通过对光伏组件、逆变器和其他关键设备的适当保护,我们可以延长系统的寿命,减少维护成本,并为清洁能源的推广和利用做出更大的贡献。如果您想了解更多光伏系统的浪涌选型,欢迎联系我们!



-End-

易造防雷浪涌保护器的主要优势:

       易造复合型防雷电源SPD专用浪涌保护器,20年设计寿命,一体式组合低压电源防雷器小体积大通流,低残压、高TOV耐受1800V;MG串联技术,0漏流0续流;密封结构无外泄电弧,不起火。

  易造三相、单相、混合型防雷浪涌模块采用链式放电技术,实现了防雷SPD的能量自动协调功能,安装时无需考虑两级电源交流SPD间的距离,t1、一类、一级SPD防雷器可以直接安装于t2、ii、二级防雷浪涌保护器后端,安装更快捷!

      易造国产优质浪涌保护器品牌厂家,外壳采用PA66高阻燃绝缘防护材料,符合UL94V-0 RoHS REACH认证,一体式复合型组合设计防震防潮耐高温,易造低压防雷电源专用防雷器、交流雷电雷击电涌SPD模块等浪涌保护器广泛应用于家用、配电箱、配电柜、消防、光伏、通讯、设备、系统、机房、电网、加油站、变电所、工厂、小区、电梯、控制柜、工业、新能源、通讯、建筑、轨道交通、石油石化等多个领域。



易造复合型浪涌保护器


        杭州易造是国家高新技术企业、杭州市“雏鹰计划”企业,通过了ISO9001、ISO14001、ISO45001、3C等质量管理体系认证,国内专业电源防雷设备生产厂家,拥有全套风电浪涌保护器生产制作技术。主要生产一体式、复合型、单相、三相、两相、直流、混合型等款式,提供不同配电系统对一级浪涌保护器、二级浪涌保护器的1PN、2P、3P、3PN、4P等全系列电源防雷模块,SPD通过了UL、CSA、TUV、CQC、CE等权威认证,1500+规格型号可选择,满足所有低压设备的电涌防护要求。
