　　避雷器是这样的一种防雷设备:当电气设备在工作电下运行时对地不通;一旦出现雷电过电压，就很快对地接通，将雷电流泄入大地;在雷电过去后，又很快恢复对地不通状态。它的作用是限制作用于电气设备绝缘上的过电压值，以保护电气设备绝缘。那么，选择避雷器的注意事项？下面易造小编就您介绍。

避雷器

　　1.避雷器的伏秒特性与被保护设备的伏秒特性应正确配合，即它的冲击放电电压任何时刻要比被保护设备的冲击放电电压低。众所周知，无论是保护间隙避雷器、管型避雷器还是普通阀型避雷器，其构造的关键元件之一都离不开间隙。伏秒特性是表示间隙在冲击电压作用下放电性能的曲线，即间隙的冲击放电电压Uc，m与电压作用时间t的关系曲线，即Uc，m=f(t)。

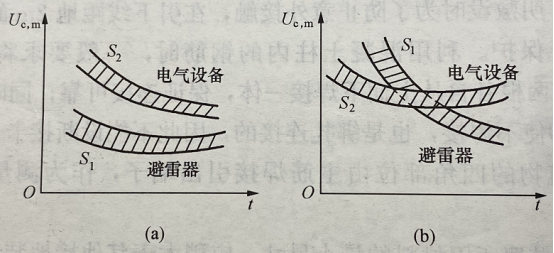

　　伏秒特性曲线对于选择避雷器具有重要意义。电网上避雷器都是并联在电气设备旁边，当雷电冲击波袭来时，其上的火花间隙首先被击穿，将雷电流导入大地，从而保护了电气设备。因此避雷器火花间隙的伏秒特性曲线S任何时刻都必须低于被保护设备的伏秒特性曲线Sz，即应得到与下图(a)所示相似的结果;而不能像下图(b)所示的那样两者相交。这就是避雷器与被保护的电气设备之间应有的“绝缘配合”。

避雷器-伏秒特性曲线

　　2.避雷器的伏安特性与被保护设备的伏安特性应正确配合，即它动作后残压要比被保护设备通过同样电流时所能耐受的电压低。

　　3.避雷器的灭弧电压与安装地点的最高工频相电压应正确配合，即前者应大于后者。这样即使在系统发生一相接地故障的情况下，它也能可靠地熄灭工频续流电流，可避免其发生爆炸。

　　还有以下几点要主要：

　　（1）避雷器上下引线不应过紧或过松;避雷器与接地线的连接应短而直，不能迂回;

　　（2）避雷器的接地引下线应有足够的机械强度和载流能力，一般应选用钢材而不用贵重的有色金属(铜或铝);

避雷器-接地引下线

　　（3）利用圆钢或扁钢作避雷器的接地线，其截面积应不小于35mm(外敷的接地引下线可采用镀锌钢绞线);

　　（4）其引下线与接地体的引出线之间应有可靠的电气连接。一般采用氧焊或电焊，不能用锡焊(因为强大的雷电流的热效应可能把焊锡熔化);

　　（5）焊接处外表可涂沥青漆等防腐剂。雷击放电时的电流陡度非常高，即雷电波的等值频率很高，因此雷电流通过引下线时的集肤效应很强，即雷电流仅在引下线的表面流过。这时引下线取用材料的电阻并不起什么作用，所以采用铁线或铜线、铝线，其防雷效果基本上是一样的。但因铜线不经济，而铝线既不经济且机械强度差又易腐蚀，相比之下铁线机械强度牢靠又经济得多，所以它的接地引下线中普遍使用圆钢或扁钢。

　　以上是选择避雷器的注意事项，如您想要了解更全面的避雷知识或避雷产品，欢迎致电13372405168，易造有专门的技术人员为您介绍。
