浪涌保护器Up值,你了解吗?-易造防雷

发布时间:2024-04-10 浏览量:268 作者:易造科技

浪涌保护器作为一种重要的防护设备,在保护设备免受浪涌电流侵害方面发挥着重要作用。在选择浪涌保护器时,一个重要的参数就是Up值,那么,你真的了解浪涌保护器的Up值吗?



浪涌保护器UP


  一、什么是Up


在首先,让我们来了解一下Up值的含义,电压保护水平(Up)是表征浪涌保护器限制接线端子间的最大电压,也是浪涌保护器正常工作状态下能够允许的最大电压值,Up值越低,说明设备在受到过电压冲击时,浪涌保护器能更快地将电压限制在安全范围内,从而保护设备的安全运行。Up值应大于实测限制电压的最高值。




  二、国标下的Up值


在选择 SPD合适的电压保护水平值时,应考虑被保护设备的电涌耐受(或关键设备的冲击抗扰度)和系统的标称电压,电压保护水平值越低,其保护性能越好。

1、GB/T 18802.11标准要求,Up必须小于或等于被保护设备的冲出耐受电压额定值Uw,通常为:Up≤Uw;低压供电系统,Uw表征了设备的绝缘耐受过电压的能力。

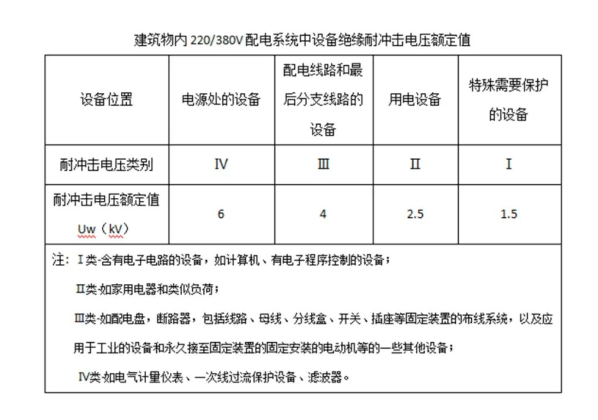

 浪涌保护器电压保护水平



2、IEC 60364标准要求,在230/400Vac电网进线处SPD的电压保护水平应不大于2.5kV,该值符合机电设备的耐压,要求电子设备接口的冲击耐受性较低,需要更精细的保护通常配置Up(电压保护水平)不大于1.5kV的SPD。

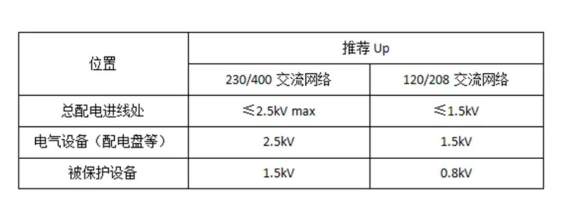

浪涌保护器匹配



3、国标GB50057-2010第4.2.4.8:在电源引入的总配电箱和配电箱内开关的电源侧装设的SPD,其电压保护水平值应小于或等于2.5kV。

由上述可知,3个标准对Up值的推荐选择都是相同的,在230/400V交流系统,预计威胁设备的最大冲击电压为2.5kV;在选择浪涌保护器的Up时,一般Up ≤0.8*Uw,保留20%的裕度,也可取表格上的推荐Up,确保有效保护设备。



 三、Up值的选择原则


按照国标要求确定好Up值的界限后,根据GB/T 18802.12-2014低压配电系统的电涌保护器选择和使用导则标准规范第5.5.3.2,Up值应等于或大于实测限制电压的最高值,可以从以下优选值中选择:

Up值小有益于保护设备,但Up不是越小越好,应考虑暂时过电压TOV等因素应恰当选取,与被保护设备匹配。



 浪涌保护器UP值参数



Up值小有益于保护设备,但Up不是越小越好,应考虑暂时过电压TOV等因素应恰当选取,与被保护设备匹配。其次,最大持续工作电压Uc或标称电流In越大Up也会越大,在确定好SPD其它参数情况下满足不了Up时,就要综合考虑选择最接近满足条件的Up了。



在选择浪涌保护器时,了解Up值的含义并根据实际需求进行选择是非常重要的,合适的电压保护水平(Up)才能有效保护设备,提高设备的稳定性和可靠性。
