　　避雷线的保护范围，以保护角(通过避雷线的铅垂线与连接避雷线和外侧导线的直线的夹角)来表示。下面易造小编就为您介绍，避雷线的保护范围如何计算！

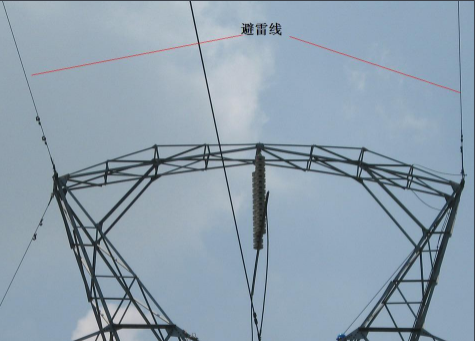

避雷线照片

　　避雷线的保护角越小，保护效果越好。而保护角的大小，应根据线路电压等级和重要性、线路经过地区的雷电活动情况，以及杆塔结构型式等因素来考虑，一般采用20°~30°。35~60kV线路，多采用30°的保护角;但线路经过山区时，最好不大于25°。高度超过40m的大跨越高杆塔，宜采用20°左右的保护角。若装设两根避雷线时，可采用20°的保护角。另外，在设计和安装时为使避雷线对输电导线的保护角小于30°，就必须使避雷线和横担保持一定距离，且越长越好。

　　还有，避雷线应比输电导线拉得紧一些，则避雷线比输电导线弧垂就小一些，在电杆跨距中间就提高了它的高度;当输电线被风力向旁边吹动时，仍在其保护范围之内，不致遭受雷击。

避雷线

　　单根避雷线的保护范围，如下图所示。由单根避雷线的顶点向下作与其垂线成30°的斜线，构成保护空间的上部。从距离底部两侧各为h(避雷线的高度)处向避雷线0.7h高度处作连接线，与上述30°斜线相交，交点以下的斜线内部构成保护范围的下部。在被保护物高度hx的平面上，它的每侧保护宽度为rx，可由下列经验公式计算:

避雷线的保护范围计算公式

　　p-高度影响系数;当h≤30m时，p=1。

　　两根等高避雷线的保护范围，如下图所示。

避雷线的保护范围计算公式

　　两根等高平行避雷线两外侧的保护范围，按单根的计算方法确定;两根避雷线内侧的保护范围的横截面，由通过其顶点及中点O的圆弧确定。O点的高度为下图：

避雷线的保护范围计算公式

　　D-两根避雷线间的距离，m;其值不应超过其距导线高度的5倍。
