光伏储能系统中浪涌保护器的选型-选择适合您的解决方案-易造防雷

发布时间:2023-10-16 浏览量:819 作者:易造科技-朱工

随着可再生能源行业的快速发展,光伏储能系统已经成为一个关键的能源供应来源。然而,这些系统在运行过程中常受到雷击、电压波动、电磁干扰等外部因素的影响,这可能导致严重的设备故障和安全风险。以下是阻碍光伏储能系统中浪涌保护器的选型正常运行的主要因素:


光伏储能系统中浪涌保护器的选型


1.雷击电涌风险

雷击光伏阵列及接闪装置,雷电流侵入逆变器直流侧

雷击电池集装箱及线路,雷电流侵入PCS(储能变流器)与BMS(电池管理系统)

光伏阵列及交流电网附近感应产生LEMP(雷击电磁脉冲),侵入逆变器直流侧和PCS交流侧


光伏储能系统中浪涌保护器的选型

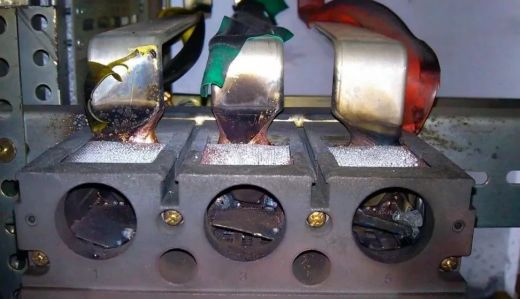

2.电涌造成的系统故障

造成储能变流器PCS内部系统服务中断或元器件击穿,保护装置拒动。

造成电池簇及电池管理系统BMS通讯元器件故障,导致BMS监测状态异常误告警。

造成绝缘击穿电气故障,导致保护装置拒动作,短路拉弧引发火灾。


光伏储能系统中浪涌保护器的选型



二.光伏储能系统中雷击浪涌解决方案

光伏储能系统组成部分主要有光伏阵列,汇流箱,PCS,直流配电柜,交流配电柜,电池簇,BMS,升压变压器等。安装合适的浪涌保护器能有效解决雷击和电涌对光伏储能系统造成故障威胁。
浪涌保护器通常安装在这些设备的电源线路及信号线路上,以抑制由于雷击、电网扰动或其他原因引起的电涌和过电压,确保系统的可靠性和安全性。

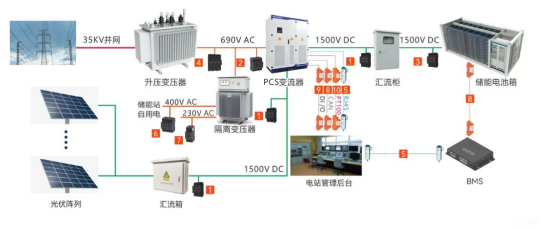

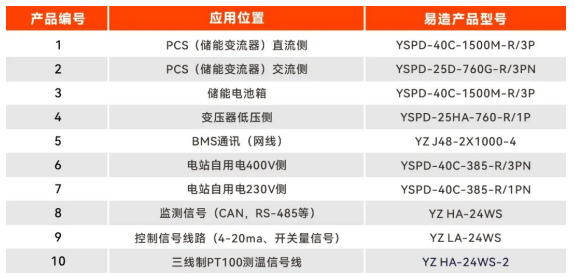

以下是光伏储能系统各位置安装的浪涌保护器选型配置方案图和浪涌保护器选型表。



光伏储能系统中浪涌保护器的选型

光伏储能系统中浪涌保护器的选型



在光伏储能系统设计阶段,充分考虑浪涌保护器的选型是必不可少的。只有选用适当的保护器,系统才能在各种复杂环境中可靠运行,减少停机时间,提高生产效率,降低维护成本,最终实现可持续能源的可靠供应。因此,光伏储能系统浪涌保护器选型不容忽视,应当作为系统设计的核心组成部分。



光伏储能系统中浪涌保护器的选型



以上解决方案的浪涌保护器推荐型号是针对本文方案图进行选择,如您需要具体的光伏储能浪涌保护器选型资料,可以联系杭州易造咨询,我们的专业工程师为您提供详细的选型方案。



-End-

易造防雷浪涌保护器的主要优势:

       易造复合型防雷电源SPD专用浪涌保护器,20年设计寿命,一体式组合低压电源防雷器小体积大通流,低残压、高TOV耐受1800V;MG串联技术,0漏流0续流;密封结构无外泄电弧,不起火。



  易造三相、单相、混合型防雷浪涌模块采用链式放电技术,实现了防雷SPD的能量自动协调功能,安装时无需考虑两级电源交流SPD间的距离,t1、一类、一级SPD防雷器可以直接安装于t2、ii、二级防雷浪涌保护器后端,安装更快捷!



      易造国产优质浪涌保护器品牌厂家,外壳采用PA66高阻燃绝缘防护材料,符合UL94V-0 RoHS REACH认证,一体式复合型组合设计防震防潮耐高温,易造低压防雷电源专用防雷器、交流雷电雷击电涌SPD模块等浪涌保护器广泛应用于家用、配电箱、配电柜、消防、光伏、通讯、设备、系统、机房、电网、加油站、变电所、工厂、小区、电梯、控制柜、工业、新能源、通讯、建筑、轨道交通、石油石化等多个领域。

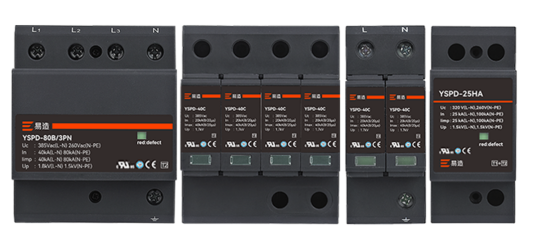

易造复合型浪涌保护器


        杭州易造是国家高新技术企业、杭州市“雏鹰计划”企业,通过了ISO9001、ISO14001、ISO45001、3C等质量管理体系认证,国内专业电源防雷设备生产厂家,拥有全套风电浪涌保护器生产制作技术。主要生产一体式、复合型、单相、三相、两相、直流、混合型等款式,提供不同配电系统对一级浪涌保护器、二级浪涌保护器的1PN、2P、3P、3PN、4P等全系列电源防雷模块,SPD通过了UL、CSA、TUV、CQC、CE等权威认证,1500+规格型号可选择,满足所有低压设备的电涌防护要求。


易造浪涌保护器厂家电话
