建筑物总配电柜浪涌保护器配置-选型是关键-易造防雷

易造新闻

发布时间:2023-10-12 浏览量：1013 作者：易造科技-小古

从建筑物总配电柜引出到室外的照明配电箱，如果建筑物内总配电柜已经设置了第一级（或第二级）浪涌保护器，那么室外的这个配电箱配置的浪涌保护器应选一级还是二级？

以上情况，要看电缆架空与埋地、屏蔽情况，配电箱是否在直击雷防护范围内而定。

1、电缆架空引出到照明配电箱时，则照明箱需要配第1级SPD（Iimp:12.5kA, Up＜2.5kV，10／350us），SPD前端加后备保护器SCB；

2、电缆架空引出到照明配电箱，且照明箱在直击雷防护范围内，则照明箱可配2级SPD（Imax:40KA, Up＜1.8kV，8／20us ），SPD前端加后备保护器SCB；Imax:40KA可否改为In:30KA

3、电缆埋地、穿管引出到照明配电箱，则照明箱可以配2级SPD（Imax:40KA, Up＜1.8kV，8／20us ），SPD前端加后备保护器SCB。

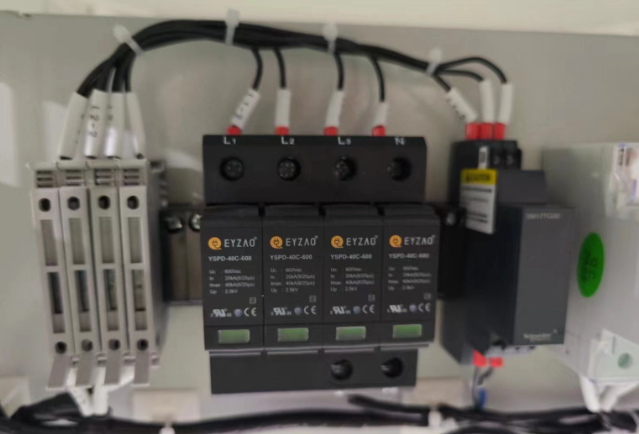

建筑物总配电柜浪涌保护器配置

-End-
