低压电涌保护器新版GB/T18802.11-2020中的BUG【杭州易造】

发布时间:2022-03-19 浏览量:580 作者:易造科技-小褚

新版GB/T18802.11-2020低压电涌保护器(SPD)第11部分:低压电源系统的电涌保护器性能要求和试验方法中,对于老版标准进行了一些升级,加入了一些新的参数,变更了一些SPD参数的测试方法、测试步骤以及判定要求,同时增加了一些新的实验项目,删掉了一些老的SPD实验项目。今天,小编就带大家了解新版标准到底发生了哪些变化?存在哪些BUG。


低压浪涌保护器新版GB/T18802.11-2020


对于T1实验,删去了In值,产品印刷了In也不测

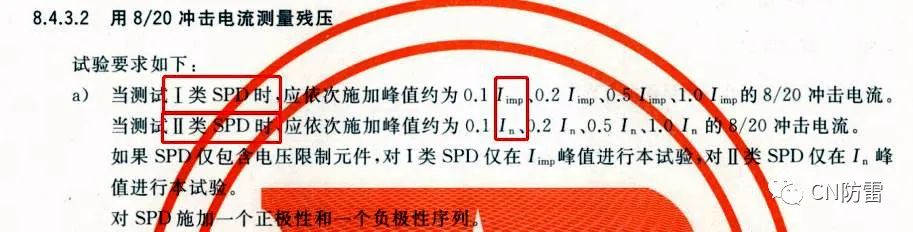

对于T1级浪涌保护器,Iimp值变成了唯一冲击参数,用8/20μs测量残压Up的时候,要使用幅值等于Iimp的8/20μs波形进行测试,而不是In。

其次,在动作负载试验中附加了I级实验的附加实验,在附加实验中要使用I级波形(10/350us)来触发动作负载的相位角度,所以在I级产品Iimp值的高低,已经不是静态冲击一次电流波看能否泄流的问题,而是能不能扛得住UC的工频负载了,比原来的标准要求更高了。


低压浪涌保护器新版GB/T18802.11-2020

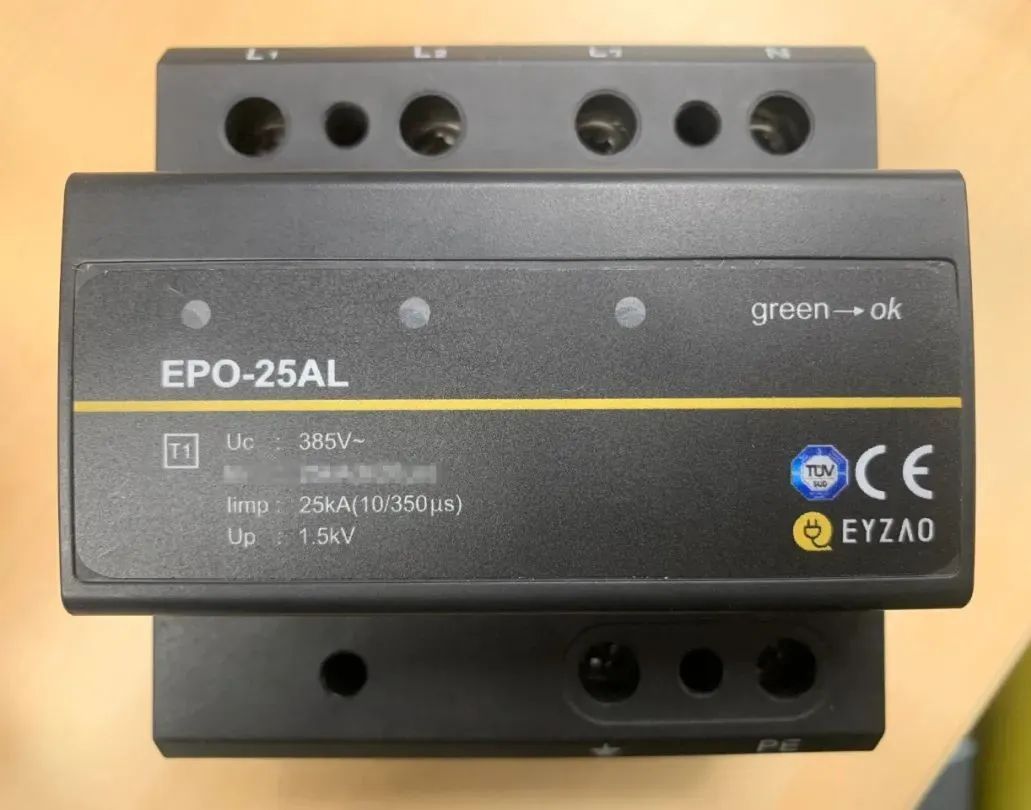

图1  正确的T1级SPD标签



对于T2实验,不强制要求标称Imax,但是产品印刷了Imax就要测




果T2级SPD在产品上标了Imax,Umax(确定电气间隙电压)的确认也要按照Imax去判定。从而使Umax的电压等级上升,间接提高了电气间隙的要求(后续文章详解)。



低压浪涌保护器新版GB/T18802.11-2020

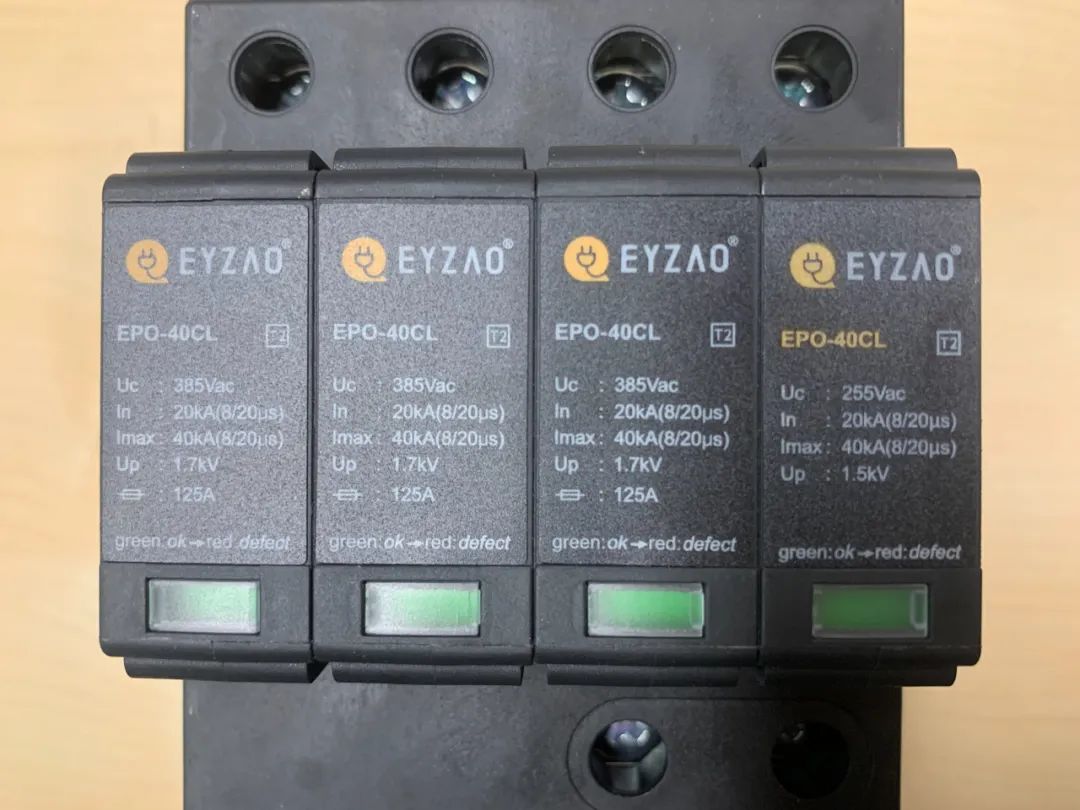

图2  正确的T2级SPD标签


如果一个产品声称了T1+T2的实验级别,无论是In和Imax,只要标称了就都要进行测试。如果In标称过高的话,Up也自然会更高,用Iimp和In幅值下取得的残压值进行比较,以最大值判定Up。此外,动作负载实验中施加的冲击电流值也将取In和Iimp两者大的值进行测试。


低压浪涌保护器新版GB/T18802.11-2020

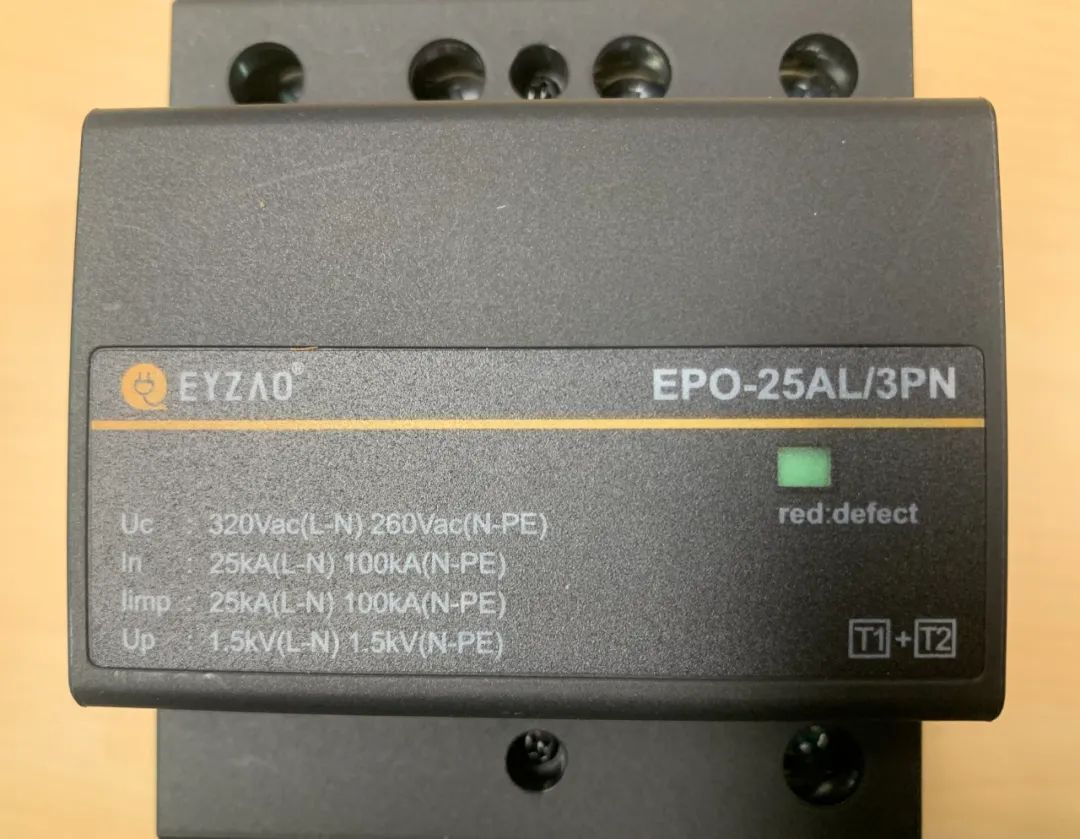

图3  T1+T2级SPD标签


至此我们讲到新标准第一个BUG,当一个T1产品标称了In的时候,按照新标准是不会对于In进行测试,此时In标100kA甚至200kA都是不会进行测试与判定Up的,也不影响Up的标称,此时的Up可以标1.5kV甚至更低,只要Iimp不高即可。因此,新标准时代,当您看到某些T1级SPD上面标注了很高的IN值时,不要奇怪,因为这个参数是不需要测的。



低压浪涌保护器新版GB/T18802.11-2020


 小编将在下期陆续介绍有关低压电涌保护器GB/T18802.11-2020的修改内容,欢迎大家留言交流。
