浪涌保护器怎么安装？电涌保护器SPD是电子产品雷电安全防护中不能缺乏的一种防雷装置,其功效是把窜入电力线、数据信号同轴电缆的瞬间过电压限定在机器设备或系统软件能够承担的电压范畴内,或将强劲的雷电流泄输入地,维护被维护的机器设备或系统软件不会受到冲击性。适用于家庭住宅、第三产业和工业领域的浪涌保护。下面，易造小编就具体为大家讲解一下浪涌保护器怎么安装。

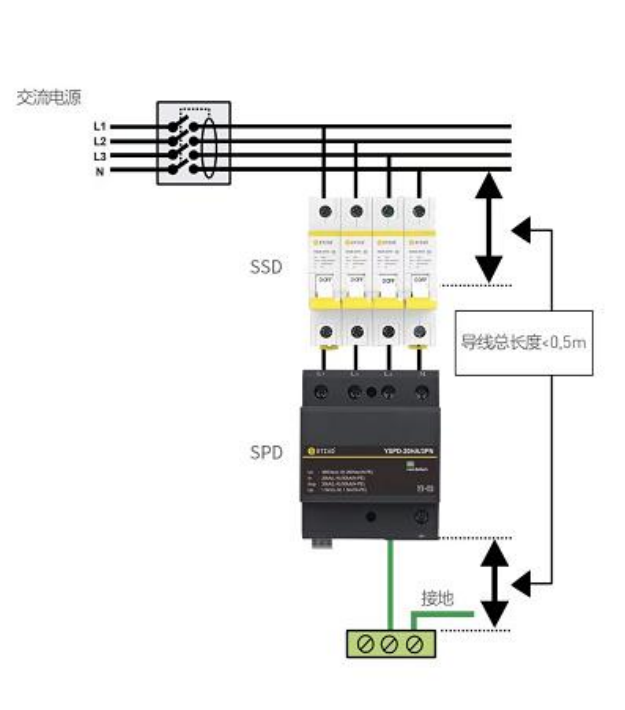

一、在浪涌保护器的安装之前，我们首先要保证必须在断电的情况下进行安装，保证人身安全。在浪涌保护器安装时，要确定浪涌保护器是装在单相系统还是三相系统，以及它的接口位置。因此，我们要识别电源防雷器上面的一些字母：“L”、“N”、“PE”，这些字母被印在防雷器的外壳上，很容易找到，它们分别表示：火线、零线、和接地。然后，我们要找到配电箱内的空气开关，一般配电箱里面安装防雷器都是装在空气开关的后面。最后，我们要将防雷器与被保护设备并联于系统中，具体连接方法是：将电源线分别接入防雷器“L”、“N”接线孔，从“PE ”接线孔引出接地线连接到防雷接地母线（如下图）。

二、在接线前要确认接入导线的截面积符合国标要求。

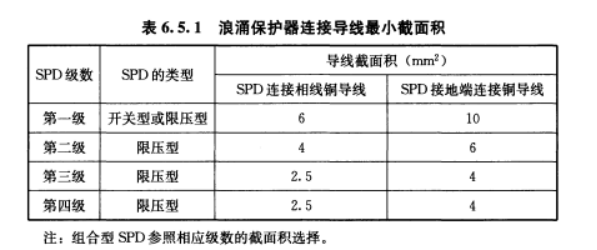

以上是国标51348规定，一级SPD连接相线铜导线截面积不小于6m㎡，连接地线导线截面积不小于10m㎡。二级SPD连接相线铜导线截面积不小于4m㎡，连接地线导线截面积不小于6m㎡，这是国标的最低要求，我们在实际浪涌保护器的安装过程中，导线截面积一定要大于国标要求的截面积，才能确保防雷持续有效。

三、根据国标50343规定，与浪涌保护器连接的导线应短而直，引线总长度不宜超过0. 5m。

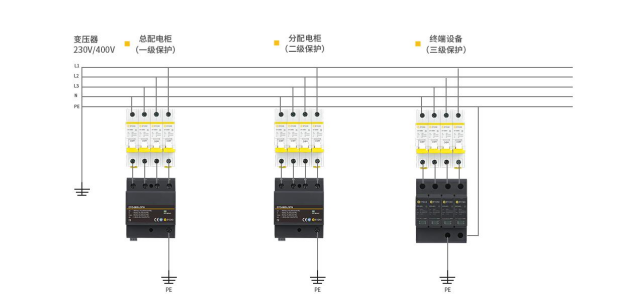

四、根据国标50343规定，在一条线路上要设置多级浪涌保护器时，还应考虑它们之间的能量协调配合。第5.4.6条规定：当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m，限压型浪涌保护器之间的线路小于5m时，在两级浪涌保护器之间应加装退耦装置。只有当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。

五、注意检查所有螺丝是否已拧紧，以免因接触不良导致导线发热，影响电气性能。防雷器平时无需特别维护，只需定期检查导线连接是否松动，工作状态指示是否正常。其中需要注意的是，故障指示为红色的时候，表示内部出现故障，此时必须尽快更换浪涌保护器，避免造成生命财产损失。

浪涌保护器怎么安装？小编已经大致介绍了，至于浪涌保护器的具体安装操作，不同场景需要安装什么样的浪涌保护器等问题。请致电易造冯经理13386511449（微信同号）。

-End-

易造防雷浪涌保护器的主要优势：

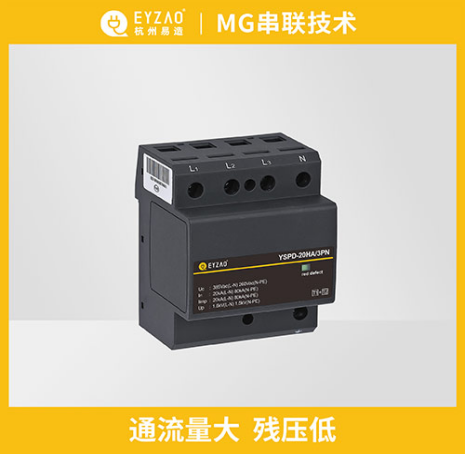

易造复合型防雷电源SPD专用浪涌保护器，20年设计寿命，一体式组合低压电源防雷器小体积大通流，低残压、高TOV耐受1800V；MG串联技术，0漏流0续流；密封结构无外泄电弧，不起火。

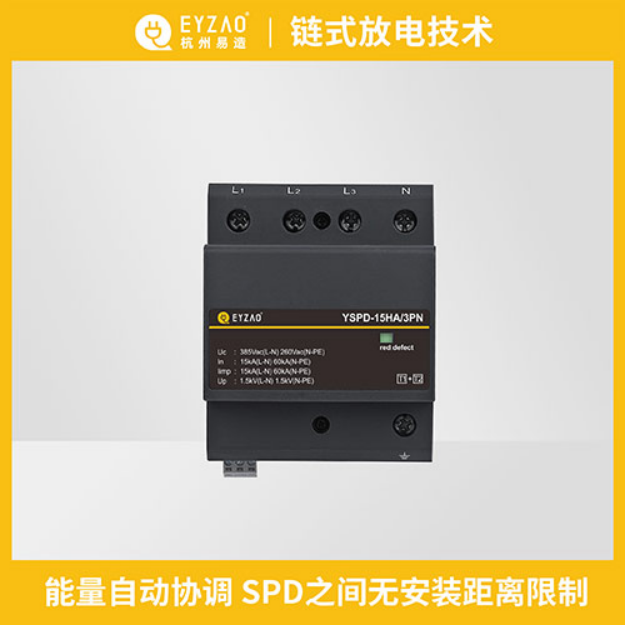

易造三相、单相、混合型防雷浪涌模块采用链式放电技术，实现了防雷SPD的能量自动协调功能，安装时无需考虑两级电源交流SPD间的距离，t1、一类、一级SPD防雷器可以直接安装于t2、ii、二级防雷浪涌保护器后端，安装更快捷！
