轨道交通中电压均衡器的作用-举足轻重【易造防雷】

发布时间:2022-10-31 浏览量:118 作者:易造科技-小田

小编相信很多人都不知道什么是电压均衡器,其实电压均衡器也叫做雷电冲击装置、地电位连接器、地极保护器、火花隔离间隙等。电压均衡器作用是很大的,广泛应用于各行各业!当下其主要应用于直流1500V牵引供电和直流750V及以下牵引供电的城市轨道交通的高架区间。简单来说,电压均衡器作用是阻碍牵引供电系统杂散电流对地泄漏,同时也为雷电冲击电流提供对地泄放通道。

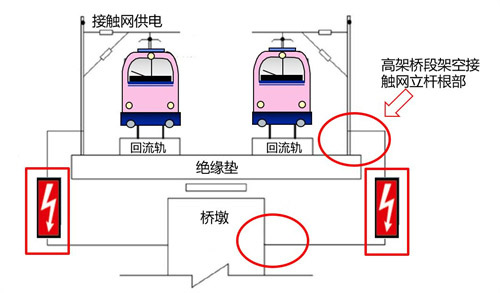

电压均衡器-高架轨道交通安全



随着GB/T37317-2019《轨道交通直流架空接触网雷电防护导则》的发布,电压均衡器作用被越来越多人,特别是被电气工程人员所关注。而在轨道交通上面,因为钢轨无法和道床完全绝缘,会向道床和高架桥面泄露杂散电流,为避免杂散电流沿途向大地泄漏,造成桥墩结构钢筋、市政管道、电缆金属护套产生电化学腐蚀,所以我们必须要阻止杂散电流的泄漏;但是当雷击架空接触网时,必须要让雷电流快速泄放入地。

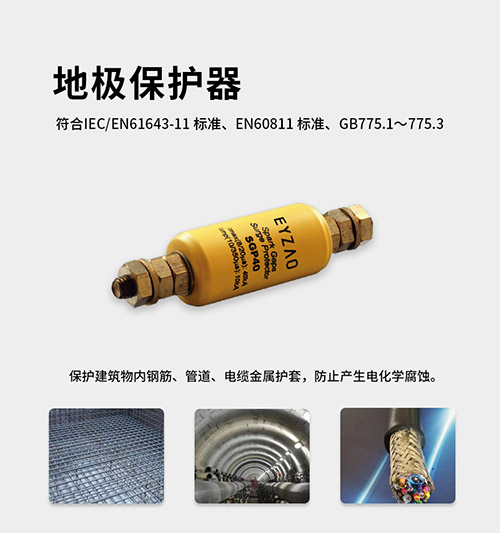

电压均衡器-符合IEC/EN61643标准



而在过去的一般方法就是把接闪器与引下线连接,再与接地体直接连接,这样只考虑到了让雷电流泄放,但是却无法兼顾到地铁杂散电流腐蚀防护的要求,两者只能取其一。直到有了电压均衡器,因为有了电压均衡器的作用,才解决了上述问题。因为电压均衡器作用可以阻碍牵引供电系统杂散电流对地泄漏,也为雷电冲击电流提供了对地泄放的通道,做到了鱼与熊掌兼得。

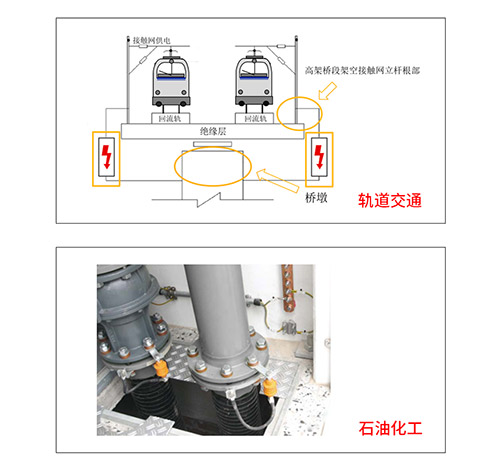

 电压均衡器-应用



很多人好奇电压均衡器作用这么大,它是如何同时做到既隔离杂散电流,同时可以泄放雷电流的呢?原因是其内部的器件——火花间隙具有阻断和导通两个工作状态。



电压均衡器-工作状态


1电压均衡器作用是这样的,它在非雷击状态之下,其始终处于高阻阻断的一个状态,会阻止杂散电流和系统短路电流通过自身向地面泄漏。因为钢轨电位限制装置的存在,当电位达到150V时,会触发限制装置的合闸,所以:电压均衡器的耐受电压至少为150V

2、一旦发生了雷击,火花间隙瞬间击穿动作,处于导通状态,雷电能量通过电压均衡器向地面泄放,此时流过电压均衡器的雷电流幅值高达100kA(10/350μs)。雷电冲击持续时间约为几十到上百微妙,其后电压均衡器迅速恢复到阻断状态。

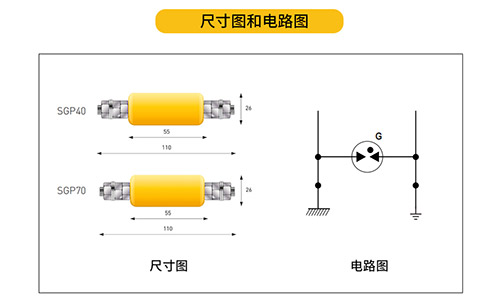

 电压均衡器-规格

想要了解更多电压均衡器作用可以到易造官网详询!
