发布时间:2023-04-18 浏览量：1466 作者：易造科技-小张

SPD防雷浪涌保护器发展至今，已经是一款更加成熟的产品了，更小的体积和更加稳定优良的性能，以及更规范的安装标准了。小编带您了解更多GB50057标准中浪涌保护器的安装规定要求。

在国标GB 50057-2010建筑物防雷设计规范中，说明了有关SPD浪涌保护器的安装规定：

1、在电缆与架空线连接处，尚应装设户外型电涌保护器。电涌保护器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连接在一起接地，其冲击接地电阻不宜大于30Ω。所装设的电涌保护器应选用I级试验产品，其电压保护水平应小于或等于2.5kV,其每一保护模式应选冲击电流等于或大于10kA；若无户外型电涌保护器，应选用户内型电涌保护器，其使用温度应满足安装处的环境温度，并应安装在防护等级IP54的箱内。（P14）

2、在电源引入的总配电箱处应装设I级试验的电涌保护器。电涌保护器的电压保护水平值应小于或等于2.5kV。每一保护模式的冲击电流值，当无法确定时，冲击电流应取等于或大于12.5kA。（P18）

3、当电子系统的室外线路采用金属线时，在其引入的终端箱处应安装D1类高能量试验类型的电涌保护器。当电子系统的室外线路采用光缆时，在其引入的终端箱处的电气线路侧，当无金属线路引出本建筑物至其他有自己接地装置的设备时，可安装B2类慢上升率试验类型的电涌保护器，其短路电流按规范确定，宜选用100A。（P19）

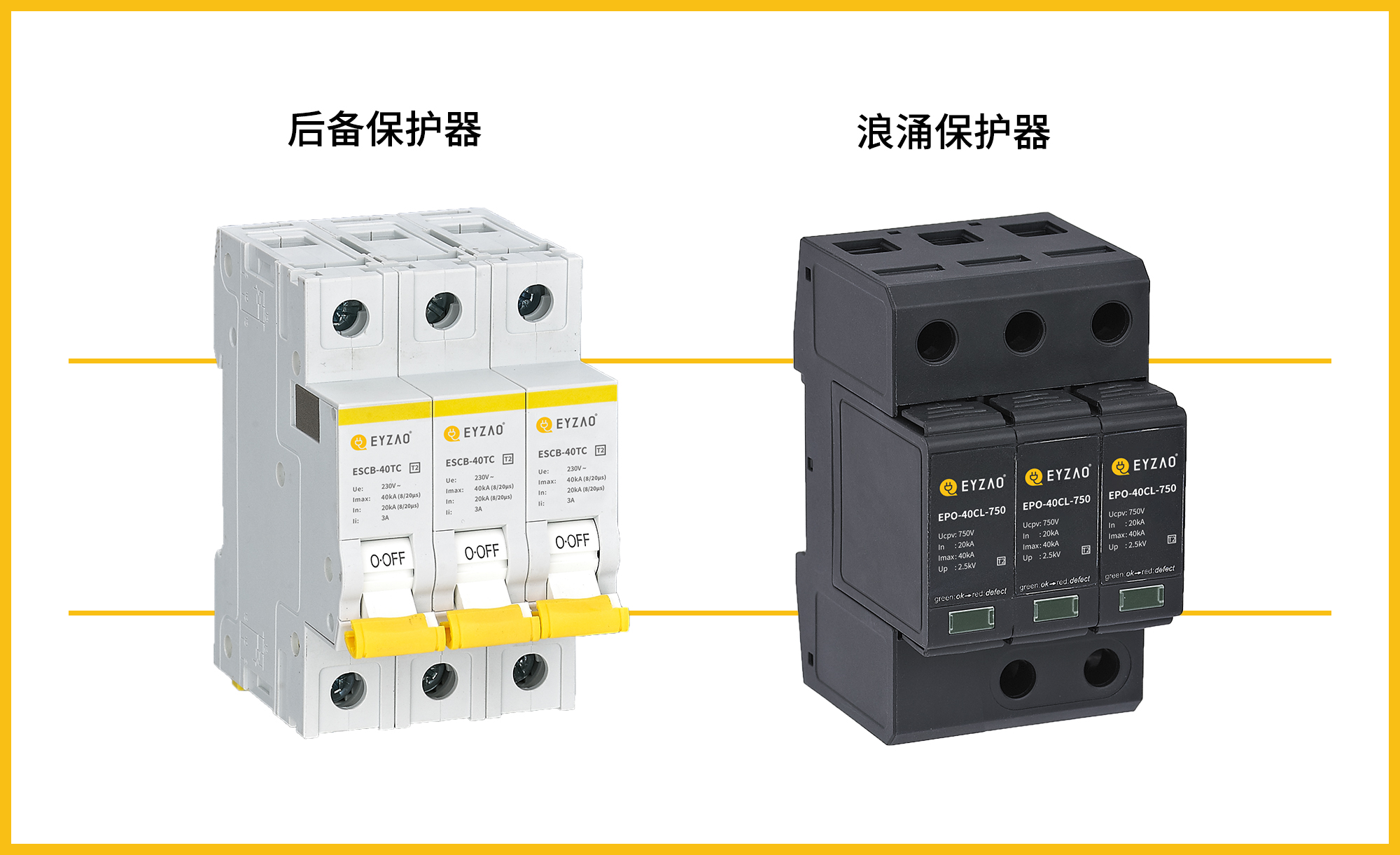

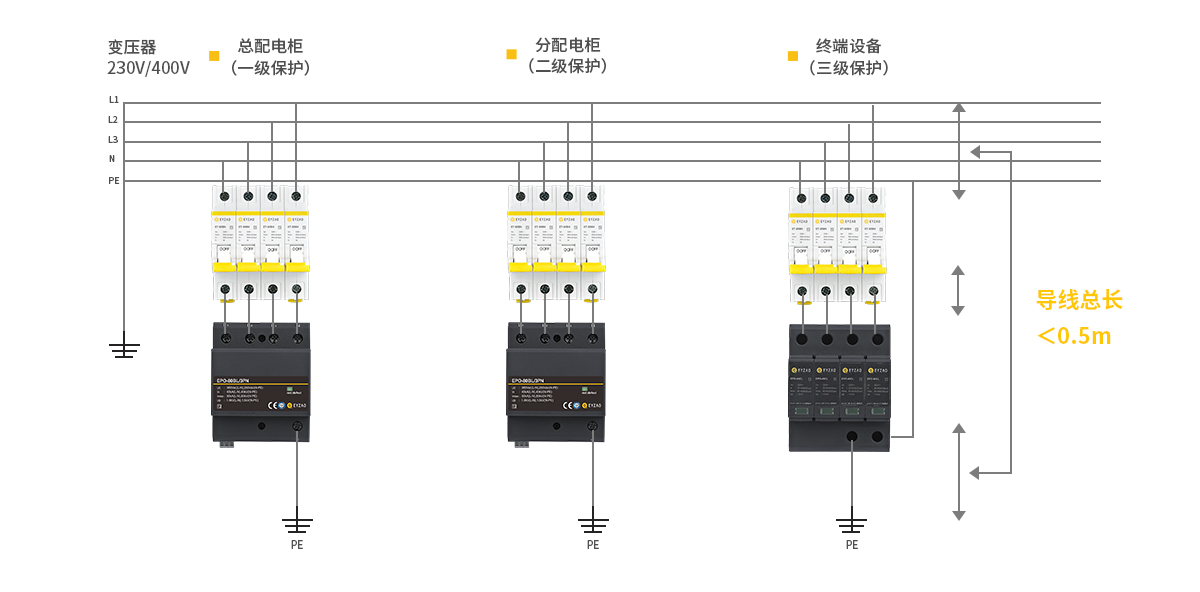

GB50057标准中浪涌保护器的安装规定

4、在电气接地装置与防雷接地装置共用或相连的情况下，应在低压电源线路引入的总配电箱、配电柜处装设I级试验的电涌保护器。电涌保护器的电压保护水平值应小于或等于2.5kV。每一保护模式的冲击电流值，当无法确定时，应取等于或大于12.5kA。（P25）

5、当Yyn0型或Dyn11型接线的配电变压器设在本建筑物内或附设于外墙处时，应在变压器高压侧装设避雷器；在低压侧的配电屏上，当有线路引出本建筑物至其他有独自敷设接地装置的配电装置时，应在母线上装设I级试验的电涌保护器，电涌保护器每一保护模式的冲击电流值，当无法确定时冲击电流应取等于或大于12.5kV；当无线路引出本建筑物时，应在母线上装设II级试验的电涌保护器，电涌保护器每一保护模式的标称放电电流值应等于或大于5kA。电涌保护器的电压保护水平值应小于或等于2.5kV。（P25）

6、在配电箱内应在开关的电源侧装设II级试验的电涌保护器，其电压保护水平不应大于2.5kV，标称放电电流值应根据具体情况确定。（P32）

7、靠近需要保护的设备处，即LPZ 2或更高区的界面处，当需要安装电涌保护器时，对电气系统宜选用II级或III级试验的电涌保护器，对电子系统宜按具体情况确定。（P56）

GB50057标准中浪涌保护器的安装规定

综上所述，根据国标文件的GB50057标准中浪涌保护器的安装规定要求，选择合适试验等级的的浪涌保护器安装在符合规范的位置，才能发挥出浪涌保护器的最大功效。

-End-

易造防雷浪涌保护器的主要优势：

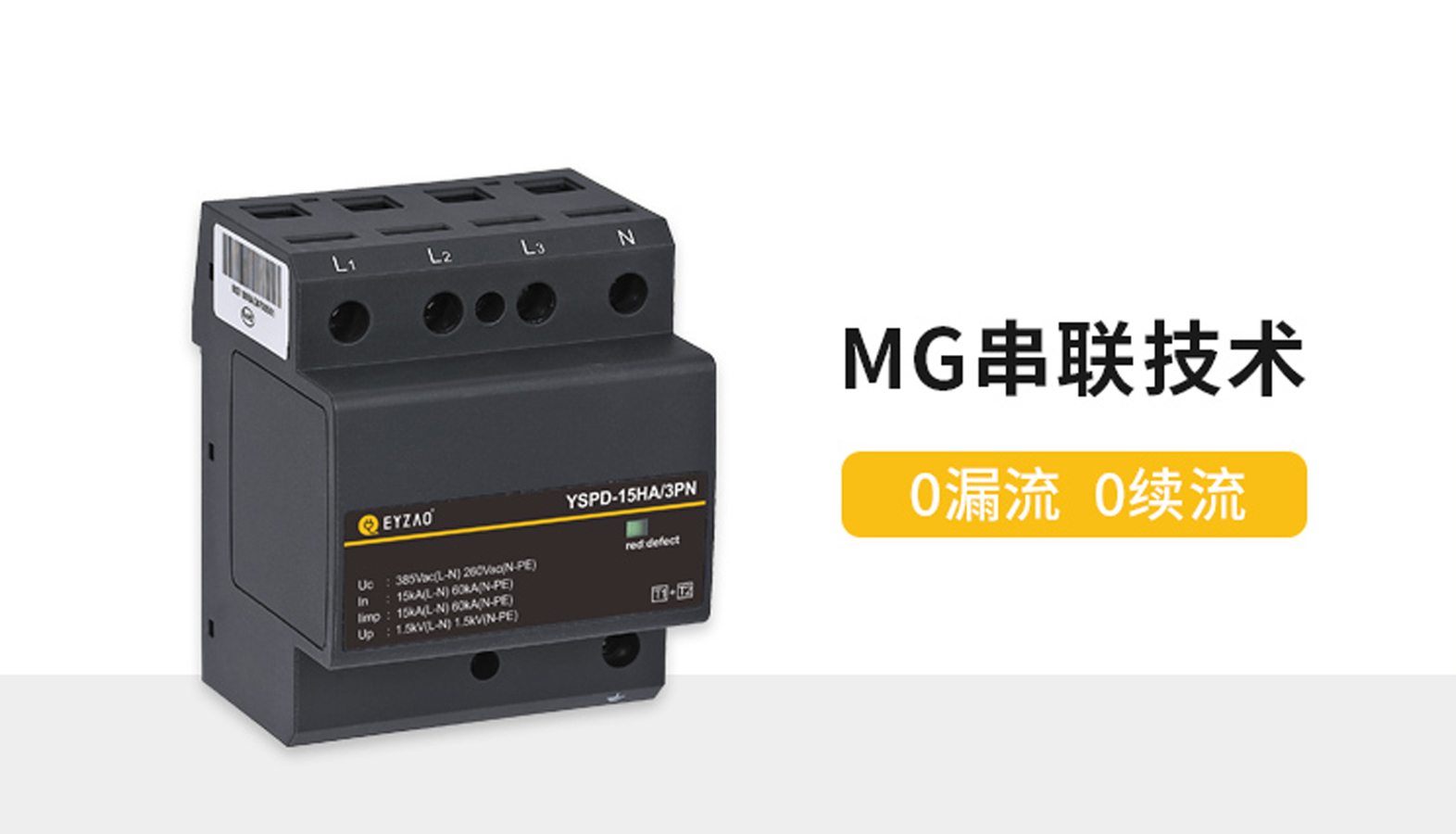

易造复合型防雷电源SPD专用浪涌保护器，20年设计寿命，一体式组合低压电源防雷器小体积大通流，低残压、高TOV耐受1800V；MG串联技术，0漏流0续流；密封结构无外泄电弧，不起火。
