配电箱一级浪涌保护器该怎么选-点击获取选型卡-易造防雷

发布时间:2024-04-19 浏览量:130 作者:易造科技

最近有不少客户问我们一级浪涌保护器该怎么选?怎么确定现场的配电箱要装一级浪涌保护器的?一些基本的功能和参数要怎么确定呢?今天易造小编就来给大家详细介绍一级浪涌保护器到底该怎么选。

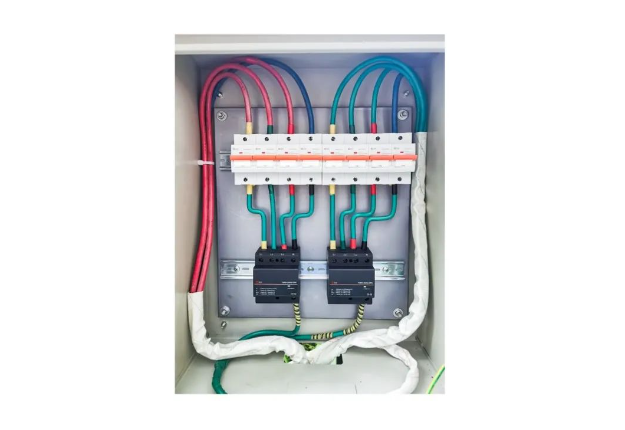

配电箱一级浪涌保护器该怎么选


一.什么是一级浪涌保护器?

一级浪涌保护是指进行10/350µs波形冲击电流的T1类试验SPD,所以也称它为T1级浪涌保护器,对电源传输线路遭受直接雷击时的巨大能量进行泄放,有效保护建筑内部的电气设备免受浪涌电流的损害,因此,对一级浪涌保护器的考核主要是其放电能力。

GB 50343 -2012第5.4.3的第3条规定:进入建筑物的交流供电线路,在线路的总配电箱等LPZ 0A或LPZ 0B与LPZ 1区交界处,应设置I类试验的浪涌保护器作为第一级保护;也就是说,一级浪涌保护器通常安装于直击雷风险较高区域,如建筑物外部电源线路上、独立的总配电箱、主配电柜的总进线处、变压器低压侧等位置。



配电箱一级浪涌保护器该怎么选


二.如何正确选购一级浪涌保护器?

一级浪涌保护器的关键参数有冲击电流Iimp、最大持续工作电压Uc、电压保护水平Up等。

GB 50057-2012第4.2.3的第8条:在电源引入的总配电箱处应装设I级试验的电涌保护器。电涌保护器的电压保护水平值应≤2.5kV。每一保护模式的冲击电流值当无法确定时,冲击电流应取≥12.5kA。



1.limp冲击放电电流,指的就是T1类浪涌保护器的通流量,也就是放电能力。一级浪涌保护器,冲击放电电流Iimp常用的有15kA、25kA这两个规格;

2.要求Up电压保护水平≤2.5kV,因为总配电箱被保护设备的耐压值一般在2.5kV或4kV,目前市场上230/400V配电系统一级浪涌保护器Iimp值12.5kA ~ 50kA,大部分都是能满足Up≤2.5kV的,电压保护水平值越低,保护性能越好。但像高电压系统如690VAC、800VAC等,电压保护水平Up>2.5kV,这也是正常的,只要线路上的有效保护水平Up/f小于被保护设备的耐压值就可以了;

3.浪涌保护器的最大持续工作电压Uc要根据系统电压来选用,最大持续工作电压Uc要大于系统工作电压,对于220V/380V三相配电系统,Uc常选用385V。国标里面Uc的优选值有:



配电箱一级浪涌保护器该怎么选标准


2、如何选择安全可靠的一级浪涌保护器?

1.电力系统无电涌时,SPD不应对其所应用的系统工作特性有影响;

2.故障指示:由于失效的SPD对系统几乎没有影响,所以难以被发现,就需要有一个故障指示功能,保证下一个电涌到来之前更换失效的SPD,保护系统免受雷电流冲击(开关型一级浪涌保护器通常无此功能);

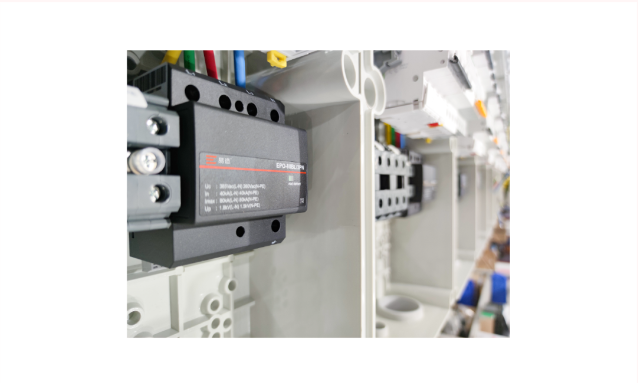

如何选择安全可靠的一级浪涌保护器

3.无工作续流:由于历史的原因,目前我国市场上的一级浪涌保护有3种,分别是开关型、限压型、复合型。其中复合型具备了开关型高放电能力和限压型低残压的优势,没有了开关型有续流和限压型有漏电流寿命短的缺陷。复合型一级浪涌保护器的出现,代表了我国防雷器的生产水平已经和世界防雷器品牌站在了同一个高度,大大的提高了配电箱对浪涌的防护能力,同时确保了浪涌保护器在线路上不影响正常供电,让配电系统稳定运行。



如何选择安全可靠的一级浪涌保护器

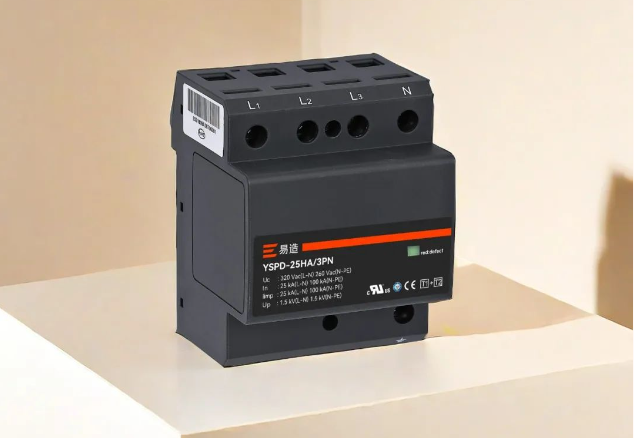

在三相配电系统的总配电箱处安装浪涌保护器,易造推荐型号为YSPD-25HA-385-R/3PN的一级浪涌保护器,复合型,具有能量自动协调功能,安装简单,无续流,无漏电流,还具有故障指示 遥信告警等优势,将更好地为您的配电系统保驾护航。



-End-

易造防雷浪涌保护器的主要优势:

       易造复合型防雷电源SPD专用浪涌保护器,20年设计寿命,一体式组合低压电源防雷器小体积大通流,低残压、高TOV耐受1800V;MG串联技术,0漏流0续流;密封结构无外泄电弧,不起火。

  易造三相、单相、混合型防雷浪涌模块采用链式放电技术,实现了防雷SPD的能量自动协调功能,安装时无需考虑两级电源交流SPD间的距离,t1、一类、一级SPD防雷器可以直接安装于t2、ii、二级防雷浪涌保护器后端,安装更快捷!

      易造国产优质浪涌保护器品牌厂家,外壳采用PA66高阻燃绝缘防护材料,符合UL94V-0 RoHS REACH认证,一体式复合型组合设计防震防潮耐高温,易造低压防雷电源专用防雷器、交流雷电雷击电涌SPD模块等浪涌保护器广泛应用于家用、配电箱、配电柜、消防、光伏、通讯、设备、系统、机房、电网、加油站、变电所、工厂、小区、电梯、控制柜、工业、新能源、通讯、建筑、轨道交通、石油石化等多个领域。

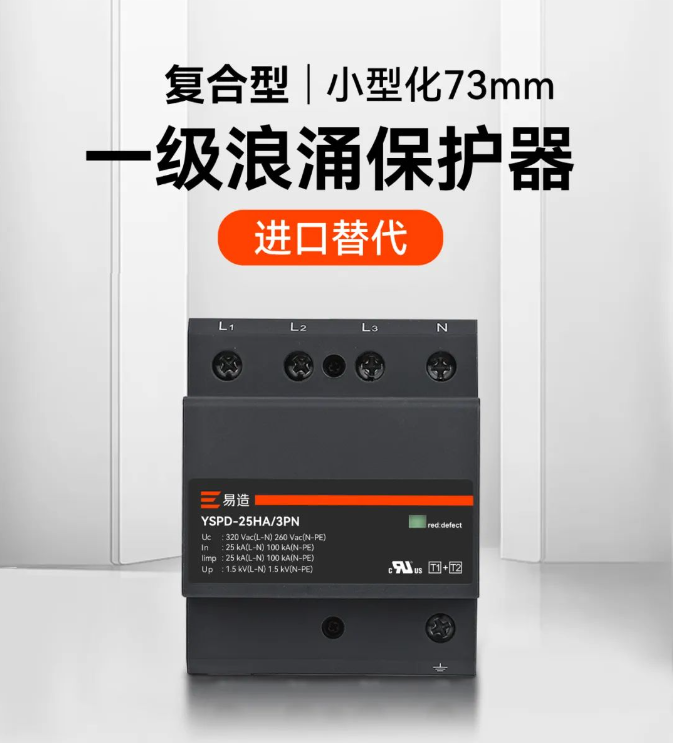

易造复合型浪涌保护器


        杭州易造是国家高新技术企业、杭州市“雏鹰计划”企业,通过了ISO9001、ISO14001、ISO45001、3C等质量管理体系认证,国内专业电源防雷设备生产厂家,拥有全套风电浪涌保护器生产制作技术。主要生产一体式、复合型、单相、三相、两相、直流、混合型等款式,提供不同配电系统对一级浪涌保护器、二级浪涌保护器的1PN、2P、3P、3PN、4P等全系列电源防雷模块,SPD通过了UL、CSA、TUV、CQC、CE等权威认证,1500+规格型号可选择,满足所有低压设备的电涌防护要求。


易造浪涌保护器厂家电话
