一、SPD浪涌保护器能量协调配合的目的

根据GB50343《建筑物电子信息技术防雷技术规范》第5.4.3 10款所示：SPD能量协调配合的目的是利用SPD的泄流和限压作用，把出现在配电线路上的雷电、操作等浪涌电流安全地引导入大地，从而保护电子设备。


只要对于所有的浪涌过电压和过电流，SPD保护系统中任何一个SPD所耗散的能量不超过各自的耐受能力，就实现了能量配合。

在实际保护线路中，需要构建“协调配合”的保护电路：在低压配电进线处安装“第一级”SPD泄流，在被保护设备前安装“第二级”SPD限压，来实现最优的保护效果。

二、SPD浪涌保护器能量协调配合的方法

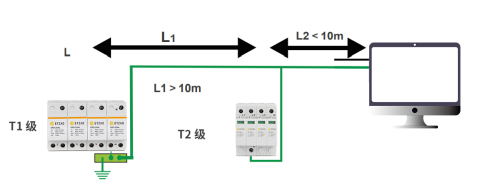

① 增加两级SPD间的线路距离（大于10m）

通过增加第二级SPD与第一级SPD之间的线路距离，使之大于10m，连接导线间的分布电感使各级SPD都能分级动作，使过电压限制在设备耐受冲击电压额定值以下。

② 安装退耦装置

当安装空间有限时，不能通过增加导线距离来协调两级间的SPD配合，可以在两级浪涌保护器间安装退耦装置，协调配合SPD提高保护水平。

通过以上SPD浪涌保护器能量协调配合的方法达到前级SPD先导通，使其泄流能力比后级SPD大，即通流量大（比如前级SPD应泄放%80以上的雷电流）；最后一级的限压应小于被保护设备的耐受电压。

三、易造YZ集成技术的优势

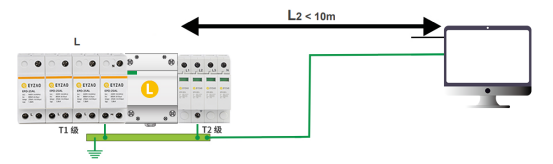

易造科技研发的具有YZ集成技术的浪涌保护器无需对第二级SPD协调配合有效性进行特殊考虑，即无需考虑两级浪涌保护器间的线路长度或退耦要求，就可确保两级SPD之间的有效协调，因此第二级SPD可以直接安装于第一级SPD后端。

易造科技独有的YZ集成技术，解决了不同等级防雷器的能量配合问题，不怕多级SPD浪涌保护器因能量配合问题造成“防雷盲点”而致使设备损坏，在浪涌保护器选型、安装时变得更为简便。欢迎合作伙伴咨询！

-End-

易造防雷浪涌保护器的主要优势：

易造复合型防雷电源SPD专用浪涌保护器，20年设计寿命，一体式组合低压电源防雷器小体积大通流，低残压、高TOV耐受1800V；MG串联技术，0漏流0续流；密封结构无外泄电弧，不起火。

易造三相、单相、混合型防雷浪涌模块采用链式放电技术，实现了防雷SPD的能量自动协调功能，安装时无需考虑两级电源交流SPD间的距离，t1、一类、一级SPD防雷器可以直接安装于t2、ii、二级防雷浪涌保护器后端，安装更快捷！

易造国产优质浪涌保护器品牌厂家，外壳采用PA66高阻燃绝缘防护材料，符合UL94V-0 RoHS REACH认证，一体式复合型组合设计防震防潮耐高温，易造低压防雷电源专用防雷器、交流雷电雷击电涌SPD模块等浪涌保护器广泛应用于家用、配电箱、配电柜、消防、光伏、通讯、设备、系统、机房、电网、加油站、变电所、工厂、小区、电梯、控制柜、工业、新能源、通讯、建筑、轨道交通、石油石化等多个领域。

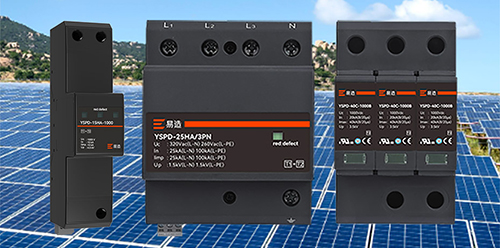

易造复合型浪涌保护器
