电涌保护器选型和安装注意事项-点击了解-易造防雷

发布时间:2024-02-12 浏览量:191 作者:易造科技-小古

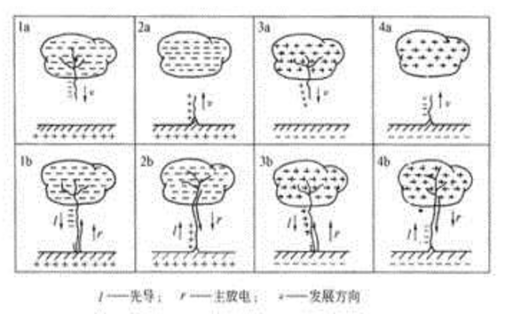

雷电是一种连续放电的重复击穿过程,主放电并非一次完成,它有多次重复过程,一般为6-15次,最多可达40多次。

电涌保护器选型和安装注意事项



电涌保护器(SPD)是用于泄放雷电流的防雷装置,被并联安装在线路上,通过泄放电涌电流、限制电涌电压来保护电子设备。

目前防雷所存在的问题

① 防雷产品选型不当,防雷失效。

② 后备保护装置误断,防雷失效。

③ 后备保护装置雷击损坏,防雷失效。

④ 后备保护装置选择不当,SPD发热起火。

⑤ 未确保UP/F<UW,防雷失效。

那么这些问题该如何解决呢?

我们先来看防雷的相关标准:

GB50057-2010中4.3.8-4/5强条要求:应在低压电源线路引入的总配电箱、配电柜处装设I级试验的电涌保护器。电涌保护器的电压保护水平值应小于或等于2.5kV。每一保护模式的冲击电流值,当无法确定时应取等于或大于12.5kA。

GB50057-2010中J.1.2要求:安装电涌保护器制造厂要求装设过电流保护电器。

GB 50343-2012中5.4.3要求:进入建筑物的交流供电线路,在线路的总配电箱等LPZ0A或LPZ0B与LPZ1区交界处,应设置Ⅰ类试验的浪涌保护器或Ⅱ类试验的浪涌保护器作为第一级保护;在配电线路分配电箱、电子设备机房配电箱等后续防护区交界处,可设置Ⅱ类或Ⅲ类试验的浪涌保护器作为后级保护。

GB 50343-2012中5.4.4要求:浪涌保护器设置级数应综合考虑保护距离、浪涌保护器连接导线长度、被保护设备耐冲击电压额定值UW等因素。各级电涌保护器应能承受在安装点上预计的放电电流,其有效保护水平UP/F应小于相应类别设备的UW 。

根据以上防雷标准,我们在电涌保护器选型和安装时应注意以下几点:

01电涌保护器

① 就其安装的位置必须能分别耐受Ⅰ、Ⅱ级试验,保证防雷持续有效。

② T1级产品须满足Iimp(10/350μs)≥12.5kA,Up≤2.5kV,T1级产品,主要考虑其有更高的耐受能力。

③ T2级产品须满足8/20μs波形Ⅱ级试验,Up≤2.5kV,In和Imax值视项目情况而定,通常民用项目选择Imax(8/20μs)≥40kA。

④ 对于医院、研究机构、铁路、航空、机房等项目,在保护精密仪器设备时可加装T3级产品,须满足8/20μs波形Ⅱ级试验,此时要考量更多的是电压保护水平,需选择Up值更低的产品。


02.SPD过流保护装置(后备保护器)

① 其安装的位置必须能分别耐受Ⅰ、Ⅱ级冲击不误断,不损坏、保证防雷持续有效。

② SPD漏电流超标时,能迅速切断工频电流,防止SPD 发热起火。

③ 其短路分断能力要足够大。

03.防雷支路的UP值

① 有效保护水平UP/F应小于相应被保护设备的UW(被保护设备的设备绝缘耐冲击电压额定值),即 UP/F<UW ,方能保证防雷有效 。

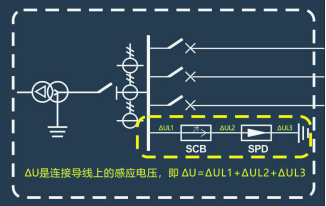

UP/F=ΔU+Up(spd)+Up(后备保护器)

ΔU是连接导线上的感应电压,即 ΔU=ΔUL1+ΔUL2+ΔUL3




② 按被保护设备的位置,选择适当的电涌保护器和后备保护器。

③ 安全有效的接地、合理布线。

综上所述,我们在电涌保护器的选型和安装时,应严格按照标准的要求来执行,应选择高质量的电涌保护器,能耐受连续的雷电流冲击,后备保护器能迅速切断短路电流,保护SPD不起火,在安装时注意合理接线,保证UP/F<UW。

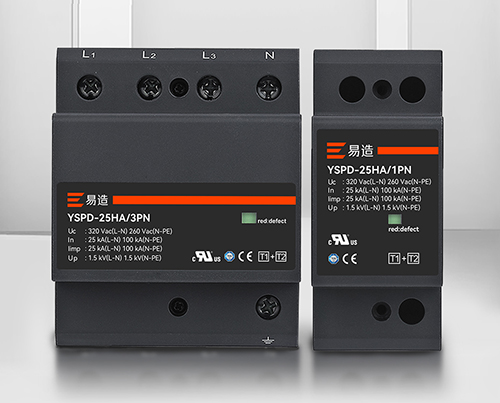

易造生产的电涌保护器属于复合型结构,高度集成一体化,耐受冲击能力强,UP值低,同时具备开关型和限压型电涌涌保护器的优点,欢迎垂询!


-End-

易造防雷浪涌保护器的主要优势:

       易造复合型防雷电源SPD专用浪涌保护器,20年设计寿命,一体式组合低压电源防雷器小体积大通流,低残压、高TOV耐受1800V;MG串联技术,0漏流0续流;密封结构无外泄电弧,不起火。

  易造三相、单相、混合型防雷浪涌模块采用链式放电技术,实现了防雷SPD的能量自动协调功能,安装时无需考虑两级电源交流SPD间的距离,t1、一类、一级SPD防雷器可以直接安装于t2、ii、二级防雷浪涌保护器后端,安装更快捷!

      易造国产优质浪涌保护器品牌厂家,外壳采用PA66高阻燃绝缘防护材料,符合UL94V-0 RoHS REACH认证,一体式复合型组合设计防震防潮耐高温,易造低压防雷电源专用防雷器、交流雷电雷击电涌SPD模块等浪涌保护器广泛应用于家用、配电箱、配电柜、消防、光伏、通讯、设备、系统、机房、电网、加油站、变电所、工厂、小区、电梯、控制柜、工业、新能源、通讯、建筑、轨道交通、石油石化等多个领域。



易造复合型浪涌保护器

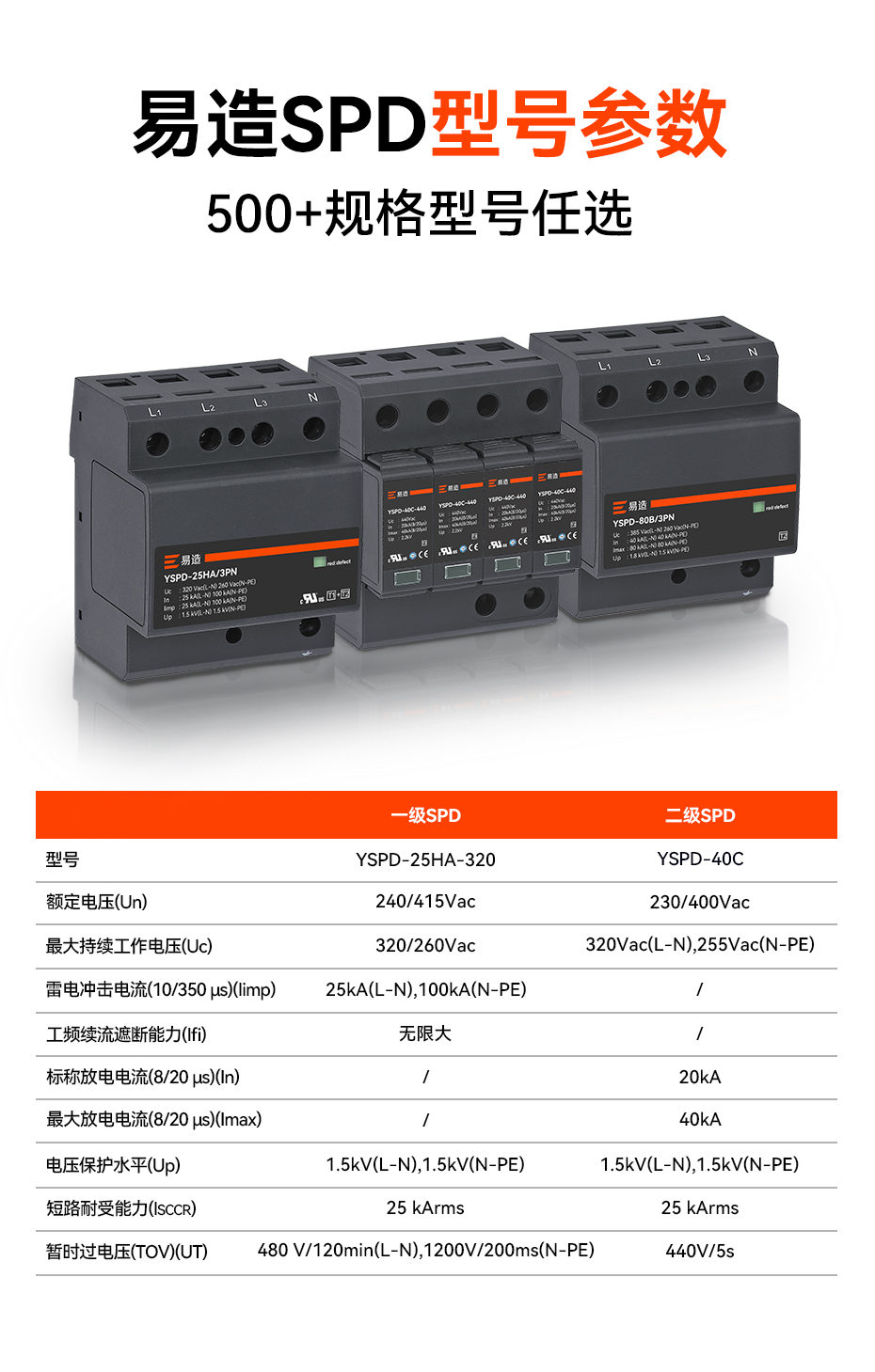

        杭州易造是国家高新技术企业、杭州市“雏鹰计划”企业,通过了ISO9001、ISO14001、ISO45001、3C等质量管理体系认证,国内专业电源防雷设备生产厂家,拥有全套风电浪涌保护器生产制作技术。主要生产一体式、复合型、单相、三相、两相、直流、混合型等款式,提供不同配电系统对一级浪涌保护器、二级浪涌保护器的1PN、2P、3P、3PN、4P等全系列电源防雷模块,SPD通过了UL、CSA、TUV、CQC、CE等权威认证,1500+规格型号可选择,满足所有低压设备的电涌防护要求。
