浪涌保护器在电力系统中扮演着关键的角色，尤其是在防雷标准GB50343-2012中的5.4.3条款中规定了：电源线路浪涌保护器的连接导线长度不宜大于0.5m。虽然在使用时可能感觉安装很简单，但当面临图审或总工提出的修改要求时，很多人对这个规定感到模糊。为了解决这个混淆点，让大家更清楚浪涌保护器接线长度的限制，让我们深入探讨一下。

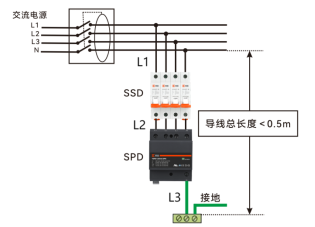

首先，0.5m指的是浪涌保护器连接导线的总长度，包括主电源线引到后备保护器的L1段、后备保护器连到浪涌保护器的L2段以及浪涌保护器连接到接地排的地线L3段。这三段线的总长度不宜超过0.5米，实际施工中要尽量确保线路短而直，如下图所示。

易造浪涌保护器接线图

为什么规范要求线路长度小于0.5米呢？这涉及到连接浪涌保护器的电源线路存在振荡效应，而当有浪涌电流泄放时，浪涌在线路上的振荡现象在线路上也会产生一定的残压。这残压加上浪涌保护器的残压，可能会导致系统后端设备承受的总残压超过设备耐压值，从而损坏设备。为了降低线感电压，规范要求浪涌保护器的连接导线越短越好，不宜超过0.5m，以确保更好的防护效果。

在实际计算中，连接浪涌保护器的线路长度会影响被保护设备上的残压。这是因为残压不仅包括浪涌保护器的保护水平Up，还包括线路上的感应电压，GB/T 18802.12-2014中6.1.3提到，假定导线的电感是1μH/m,当冲击波上升率为1KA/μs时，电感沿导线长度的电压降大约为1KV/m。而且，如果di/dt的陡度更大，电压降值会更高。因此，这样的残压可能超过设备的耐压，导致设备损坏。因此，通过缩短连接浪涌保护器的导线长度，可以有效降低线感电压，提高整体防护效果。

此外，还有一种接线方式被称为凯文接线法或V形接线法，这种方式的电感效应将会显著降低，相当于将输入和输出都接在浪涌保护器的同一个端口，有效地减少了线路长度，提高了防护效果，在导线距离很难控制在0.5米以内时，建议使用凯文接线方式，如下图所示。

易造浪涌保护器凯文接法

总的来说，为了确保浪涌保护器的良好防护效果，除了在选型时注意参数规格外，安装过程中也要满足规范的要求，尤其是在连接导线长度上的控制，以降低线感电压，保护设备免受雷击带来的危害。

-End-
