电涌保护器技术参数要求-点击查看-易造防雷

发布时间:2023-12-29 浏览量：703 作者：易造科技-小古

为保护电气系统免遭雷电或操作过电压及涌流的损害，在箱体内应设置电涌保护器，电涌保护器应选用高品质产品，保证电气设备免遭雷电流损坏。电涌保护器厂商应具备ISO9001、ISO14001和ISO45001等管理体系认证证书。电涌保护器必须具有有效期内的CQC证书和产品国标测试报告（按GB18802.1标准执行）或IEC国际电工委员会标准（按IEC61643-11标准执行）证书（如UL、TUV、CE、KEMA等），投标人随投标文件提供认证证书。


每组电涌保护器加装前置SPD后备保护器，为确保后备保护器(SSD)与电涌保护器保护参数的良好配合性，选用的后备保护器应与电涌保护器为同一品牌，SPD后备保护器(SSD)须具有检测报告，浪涌和浪涌后备保护器需提供原厂授权书。

电涌保护器技术要求：

1、一级电涌保护器：在LPZ 0与LPZ 1区交界处SPD（总配电柜）

1)最大持续运行电压Uc：385V，50Hz

2)额定工作电压Un：230/400 Vac

3)雷电冲击电流Iimp : ≥25kA( 10/350μs )

4)标称放电电流In : ≥25kA( 8/20μs )

5)电压保护水平Up：L-N≤1.8Kv, N-PE≤1.5Kv；

6)保护模式：3+1模式

7)带远程指示触点，安装于标准DIN 导轨；

8)复合型结构，无漏电流无续流；

9）配置电涌保护器同品牌后备保护装置SSD，具备 SPD 的Iimp 冲击电流不断开能力，SSD须具有工作状态指示窗口。


2、二级电涌保护器：在LPZ 1与LPZ 2区交界处SPD（切换箱/柜输入侧电涌保护器）

1)最大持续运行电压Uc：300~385V

2)额定工作电压Un：230/400 Vac

3)标称放电电流In : ≥40kA ( 8/20μs )

4)最大放电电流Imax : ≥80kA ( 8/20μs )

5)电压保护水平Up：L-N≤1.8Kv, N-PE≤1.5Kv；

6)保护模式：3+1模式

7)带远程指示触点，安装于标准DIN 导轨；

8)复合型SPD，无漏电流无续流；

9)配置电涌保护器同品牌后备保护装置，具备SPD的Imax 冲击电流不断开能力，SSD须具有工作状态指示窗口。

3、二级电涌保护器：（终端配电箱/开关箱/控制箱电涌保护器）

1)最大持续运行电压Uc：300~385V

2)额定工作电压Un：230/400 Vac

3)标称放电电流In : ≥20kA ( 8/20μs )

4)最大放电电流Imax : ≥40kA ( 8/20μs )

5）电压保护水平Up：≤1.5K

6)保护模式：3+1模式

7)带远程指示触点，安装于标准DIN 导轨；

8)配置电涌保护器同品牌后备保护装置，具备SPD的Imax 冲击电流不断开能力，SSD须具有工作状态指示窗口。

-End-

易造防雷浪涌保护器的主要优势：

易造复合型防雷电源SPD专用浪涌保护器，20年设计寿命，一体式组合低压电源防雷器小体积大通流，低残压、高TOV耐受1800V；MG串联技术，0漏流0续流；密封结构无外泄电弧，不起火。

易造三相、单相、混合型防雷浪涌模块采用链式放电技术，实现了防雷SPD的能量自动协调功能，安装时无需考虑两级电源交流SPD间的距离，t1、一类、一级SPD防雷器可以直接安装于t2、ii、二级防雷浪涌保护器后端，安装更快捷！

易造国产优质浪涌保护器品牌厂家，外壳采用PA66高阻燃绝缘防护材料，符合UL94V-0 RoHS REACH认证，一体式复合型组合设计防震防潮耐高温，易造低压防雷电源专用防雷器、交流雷电雷击电涌SPD模块等浪涌保护器广泛应用于家用、配电箱、配电柜、消防、光伏、通讯、设备、系统、机房、电网、加油站、变电所、工厂、小区、电梯、控制柜、工业、新能源、通讯、建筑、轨道交通、石油石化等多个领域。

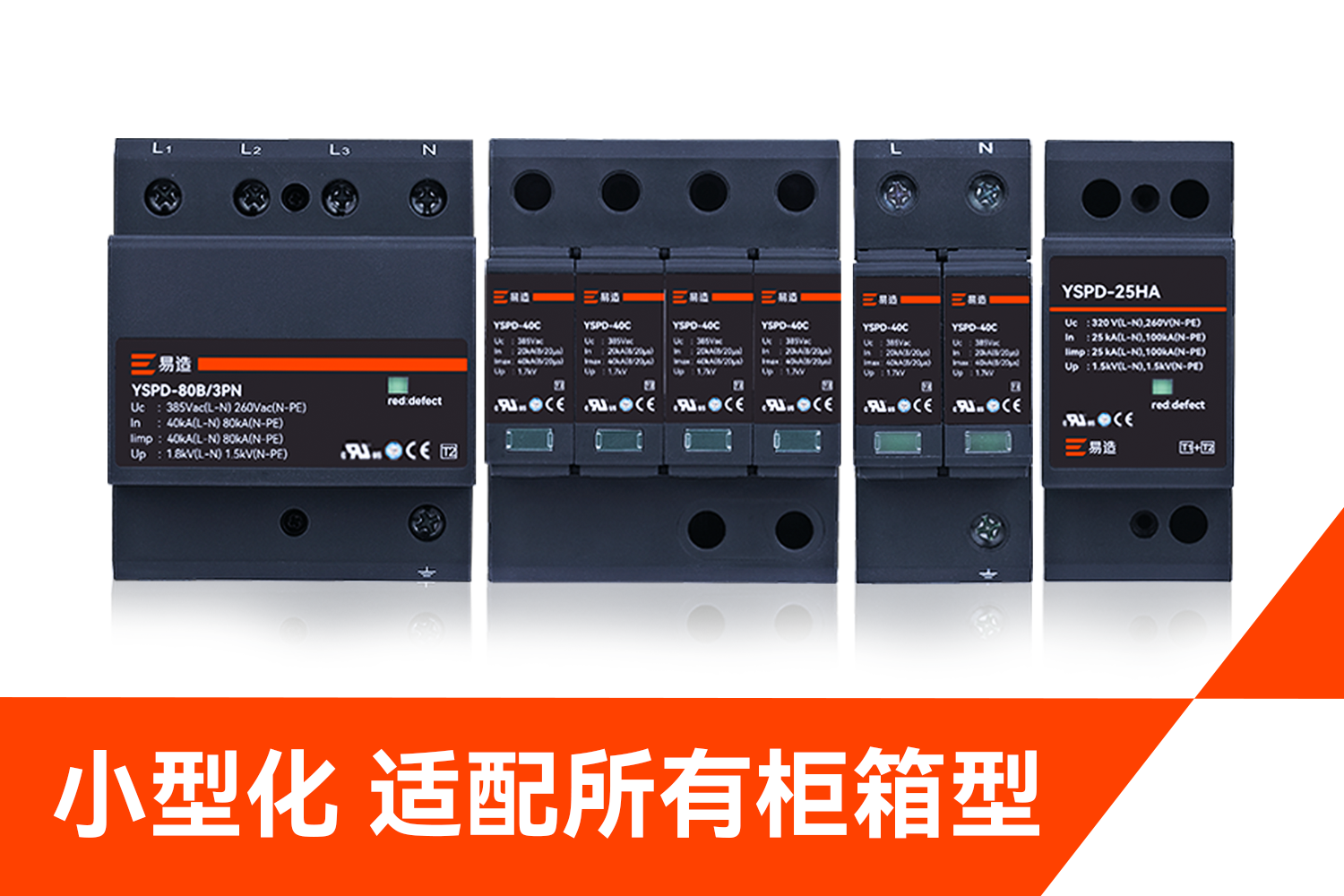

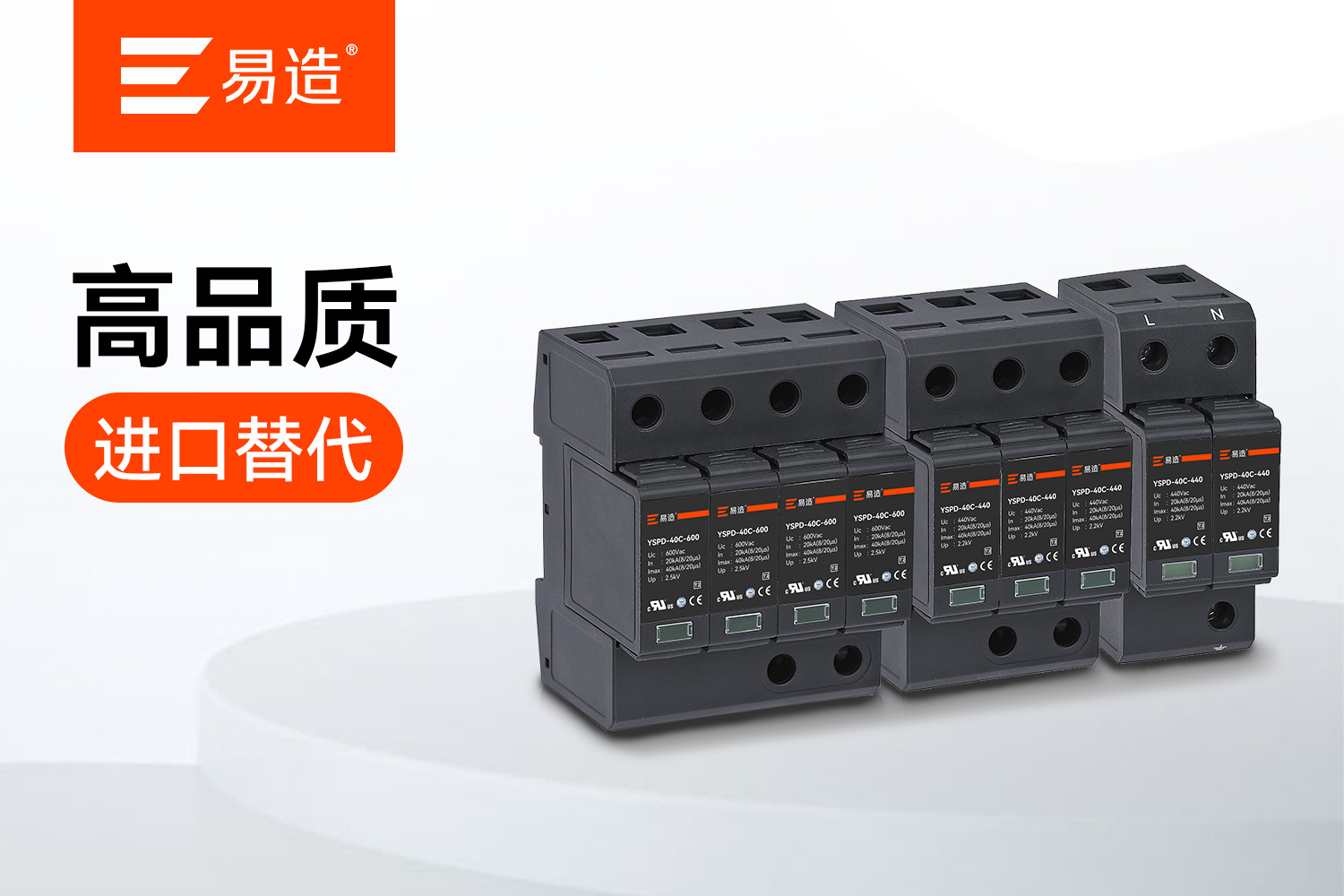

易造复合型浪涌保护器
