光伏直流浪涌保护器要用什么样的后备保护装置？易造防雷

易造新闻

发布时间:2023-12-28 浏览量：445 作者：易造科技-小古

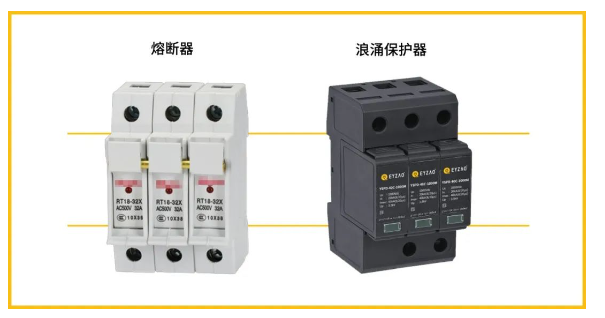

随着GB51348的发布，浪涌后备保护器得到了广泛的应用，但是光伏直流浪涌保护器SPD还在使用GR类或GPV类熔断器（Fuse）作后备保护装置，其目的是当SPD在非预期情况下短路失效，并且自身的脱离装置无法脱离电网时，可以通过Fuse来切断电源，防止浪涌保护器SPD起火。

选择光伏直流浪涌后备保护装置需要满足以下3个条件：

当正常的雷电流通过SPD时，后备保护装置不能动作，确保防雷支路的畅通，雷电流可以顺利通过浪涌保护器泄放入大地。

浪涌后备保护器

当SPD发生短路故障时，后备保护装置必须马上动作，迅速切断防雷支路，确保SPD不起火燃烧。

浪涌后备保护器

确保线路中前一级的Fuse或断路器不动作不断电，以保持供电的持续性。

浪涌后备保护器

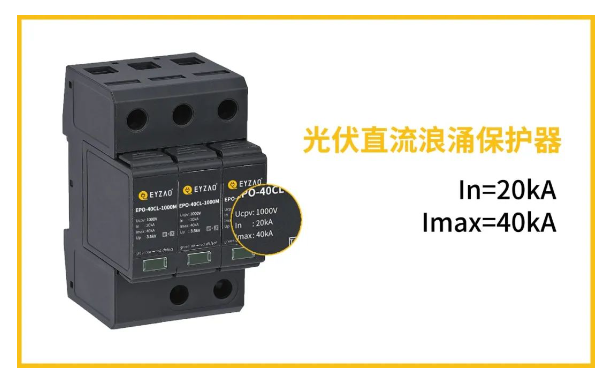

光伏上经常用的直流浪涌保护器Imax为40kA ，40kA的直流电涌保护器前端推荐串接的Fuse（熔断器）容量应为125A(因为125A才能通过40kA的测试) ，Fuse熔断器必须能够承受预期的雷电流冲击而不熔断。

光伏浪涌保护器

根据Fuse的标准要求，5倍(625A)的额定电流(125A)下，5s不动作都是合格的，尽管SPD短路失效了，只要短路电流没有＞125A，即使SPD起火了，Fuse（熔断器）都不会熔断。而实际上SPD在10A的测试条件下，(解除 SPD 自身的脱离装置来测试)10s 左右就起火了，明显的不匹配。
在实际使用中，只有当安装SPD处的预期短路电流(假设为SPD短路产生的电流)远远＞125A时，如10倍额定电流(1250A)以上，串联在SPD前端的Fuse才能正常熔断并起到有效的保护作用。

光伏浪涌保护器

但是光伏系统无法满足这个电流要求，所以在光伏直流浪涌保护器SPD前端串联熔断器（Fuse）作为其后备保护装置，不能完全解决SPD失效短路引起的安全问题！

光伏浪涌保护器

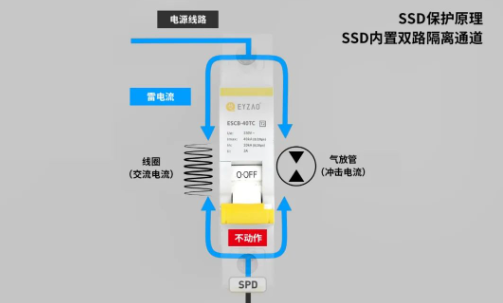

目前市场上的断路器型后备保护器无法满足光伏直流SPD的高直流电压保护要求，因此无法在光伏行业得到应用，目前一些企业正在研发熔断器型后备保护器，我们相信随着技术的发展，一定可以攻克这个难题！

-End-

易造防雷浪涌保护器的主要优势：

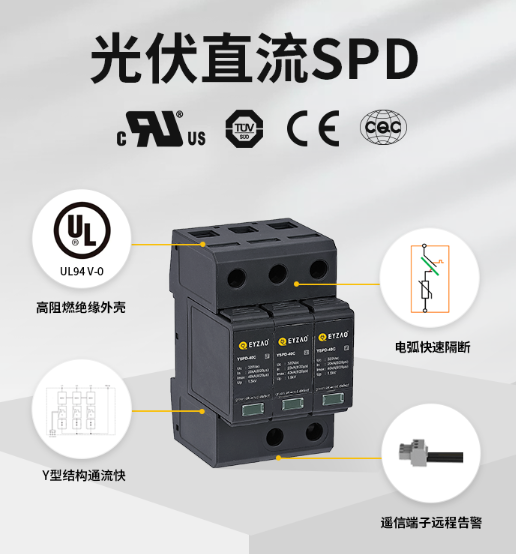

易造复合型防雷电源SPD专用浪涌保护器，20年设计寿命，一体式组合低压电源防雷器小体积大通流，低残压、高TOV耐受1800V；MG串联技术，0漏流0续流；密封结构无外泄电弧，不起火。
