新建项目时，设计院在图纸上设计防雷的时候，会按照国标考虑的很周全，设计的也规范，但是在实际的施工过程中，由于不注意细节的处理，往往会造成防雷无效，甚至发生雷击伤人的事故。那么我们在项目上现场浪涌保护器如何安装?需要注意哪些细节呢？今天易造依照GB50343-2012对此问题做详细分析，为您在现场安装配电箱的时候提供一些参考。

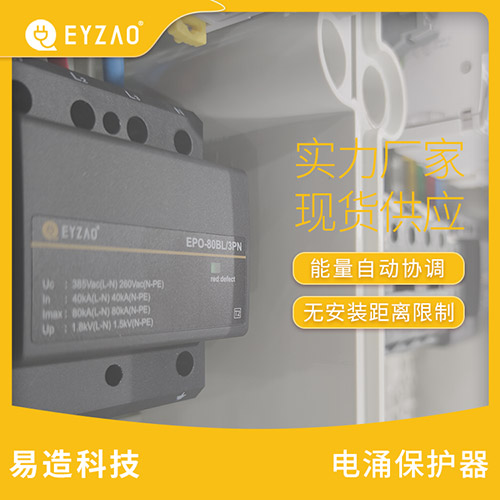

浪涌保护器如何安装-无需考虑安装距离

1. 根据5.4.3.3：进入建筑物的交流供电线路，在线路的总配电箱等LPZ0A或LPZ0B与LPZ1区交界处，应设置I类试验的浪涌保护器或II类试验的浪涌保护器作为第一级保护；在配电线路分配电箱、电子设备机房配电箱等后续防护区交界处，可设置II类或III类试验的浪涌保护器作为后级保护；特殊重要的电子信息设备电源端口可安装II类或III类试验的浪涌保护器作为精细保护。使用直流电源的信息设备，视其工作电压要求，宜安装适配的直流电源线路浪涌保护器。

成套厂在进行生产时，应严格按照图纸和国标要求来选择不同级别的浪涌保护器，不能为了省钱而不按照规范要求安装浪涌保护器。

2.第5.4.3.6：当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m，限压型浪涌保护器之间的线路小于5m时，在两级浪涌保护器之间应加装退耦装置。当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。

浪涌保护器如何安装?如果项目上选择的浪涌保护器不是能量自动协调型的，成套厂在安装浪涌保护器的时候要充分考虑到安装距离的问题，必须在两级浪涌之间加装退耦器，否则会造成防雷失效。

3.第5.4.3.8：电源浪涌保护器在各个位置安装时，浪涌保护器的连接导线应短直，其总长度不宜大于0.5m。

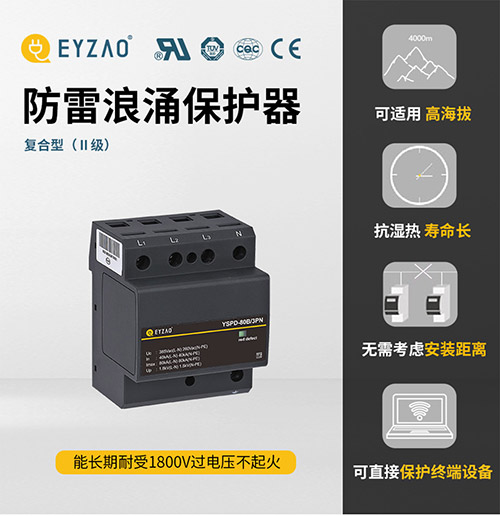

浪涌保护器如何安装-能量自动协调

浪涌保护器如何安装?浪涌保护器线缆总长度的问题也是要严格遵循的，如果安装浪涌保护器的线缆过长，起不到限制电压的作用，将会对后面的被保护设备造成极大的伤害。

浪涌保护器如何安装?在配电线路中，浪涌来自于两个方面，据调查统计，系统外浪涌主要来源于雷电和其他系统冲击大约占20%；系统内浪涌主要来源于内部电气的电荷冲击大约占到80%。因此浪涌的防护是非常重要的，浪涌保护器安装质量的好坏直接影响到配电线路的浪涌保护效果。如果您想要了解更多关于浪涌保护器安装的资讯，欢迎咨询133-7250-1113。

-End-

易造防雷浪涌保护器（防雷器）的主要优势：

易造复合型浪涌保护器，20年设计寿命，小体积大通流，低残压、高TOV耐受1800V；MG串联技术，0漏流0续流；密封型结构无外泄电弧，不起火。

易造电涌保护器采用链式放电技术，实现了SPD的能量自动协调功能，安装时无需考虑两级SPD间的距离，第二级SPD可以直接安装于第一级SPD后端，安装更方便！

易造浪涌保护器外壳采用PA66高阻燃绝缘材料，符合UL94V-0 RoHS REACH，一体化设计防震防潮耐高温，易造电涌保护器广泛应用于电力、新能源、通讯、建筑、轨道交通、石油石化等多个领域。

杭州易造是浙江省科技型企业，高品质防雷设备生产厂家,拥有全套风电浪涌保护器生产技术。主要生产一级浪涌保护器、二级浪涌保护器、三级电涌保护器、信号防雷器、直流防雷器、风电浪涌保护器等全系列防雷模块，产品通过了UL、CSA、TUV、CQC、CE等权威认证，1500+规格型号，可满足所有低压设备的电涌防护要求。
