发布时间:2023-09-26 浏览量：375 作者：易造科技-小古

有些用户明明安装了浪涌保护器，但是设备仍然被电流击穿损坏，这是什么原因呢？其实，这种设备危害产生的原因之一是和浪涌保护器的现场安装有关系，今天易造小编就来和大家一起探讨这个问题。

一．长线振荡效应对设备的影响

标准文件GB/T 18802.12-2014中第6.12：如果SPD和被保护设备之间的距离太长，设备端产生的振荡电压值普遍高至两倍的Up，在一些情况下，甚至会超过这个水平，尽管装有SPD，振荡效应仍然能引起被保护设备损坏。因此浪涌保护器应该靠近被保护设备安装，避免产生振荡效应损坏设备。

浪涌保护器

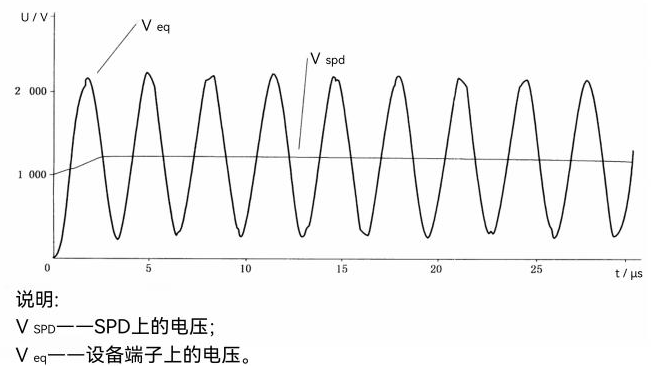

振荡现象产生2倍电压的示例

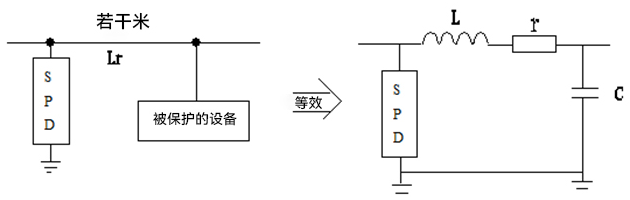

二．产生长线振荡效应的原因长线振荡效应是如何产生的呢？原来，当浪涌保护器安装位置离被保护设备太远时，由于电缆分布电容和自身电感的存在，组成了LC谐振电路。如下图所示，浪涌保护器的保护电压Up传输到电缆上时，LC谐振电路因它激而起振，这样线路中的振荡电压因振荡效应会越来越大，连接导线越长，振荡电压必然越大。因此，浪涌保护器应靠近被保护设备处安装，避免产生振荡电压损坏设备。

浪涌保护器

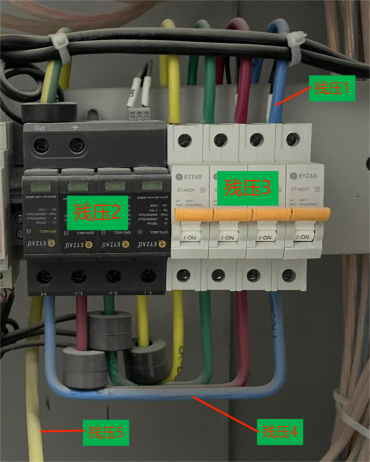

三．设备前端的实际残压是多少？设备前端的实际残压U总=Up/f+UL（UL为SPD安装位置到被保护设备之间导线感应电压降），虽然这些残压并不总在同一时刻到达峰值，但出于实用目的，可以简单的相加。Up/f叫有效电压保护水平，它是浪涌保护器、后备保护器和导线的残压总和，如下图所示，Up/f=残压1（导线）+残压2（浪涌保护器Up）+残压3（后备保护器Up）+残压4（导线）+残压5（导线）。

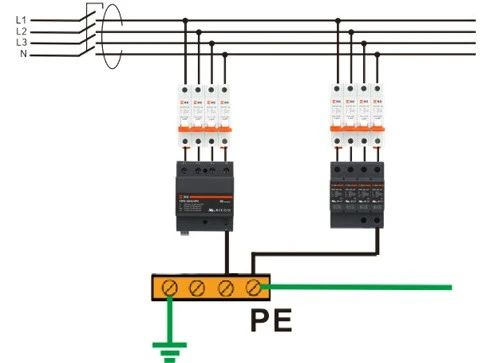

浪涌保护器

因此，民用建筑电气设计规范（GB51348-2019）中11. 9.11 与电涌保护器连接的导线应短而直，引线总长度不宜超过0. 5m。浪涌保护器这样安装，既可以减小设备前端的实际残压，也起到了快速泄放雷电流的作用。

四．如何化解危害的3个方法综上，连接导线过长产生的振荡感应电压会造成设备的损坏，如何避免？我们在安装浪涌保护器需要注意以下3点：1.当浪涌保护器与被保护设备之间的导线长度＜10m时，振荡效应可以被忽略；但是，当浪涌保护器与被保护设备之间的长度＞10m时，需在被保护设备前端增设一个Ⅱ类或Ⅲ类浪涌保护器作为进一步防护，避免振荡电压对设备的损害。2.选择的浪涌保护器Up值应低于0.8xUw（设备耐压值），保留20%裕量是考虑到导线上振荡效应导致感应电压降的存在，选择Up值更低的浪涌保护器，可从源头上化解长线振荡效应对设备的危害。

3.保持浪涌保护器的连接导线短直，连接导线总长＜0.5米，减少接地导线的残压。

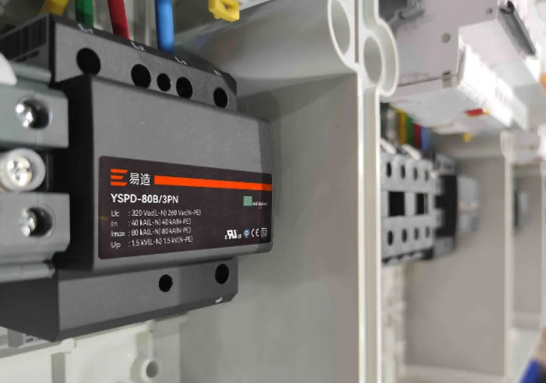

浪涌保护器

综合以上内容，可见浪涌保护器的现场安装位置很重要，同等电压条件下，选择Up值更低的浪涌保护器，对现场设备的保护意义更大。如您想了解更多浪涌保护器的相关信息，请联系杭州易造，我们的专业团队会根据您的实际情况，为您提供最专业的建议和服务。
