看看国标是如何选择浪涌保护器的——六项分析【易造防雷】

发布时间:2023-03-21 浏览量:691 作者:易造科技-小张

国标GB/T 18802.12第6.2 对于SPD的选择,包含了以下六个步骤:



SPD-易造浪涌保护器



一、选择SPD的Uc.UT.In.Iimp.Imax:

(1)最大持续工作电压Uc:应确保SPD的最大持续工作电压Uc大于电力系统持续工作电压Ucs;

(2)SPD的UT值应该高于由于低电压系统出现故障在背保护装置上预期出现的暂时过电压(TOV)

(3)In与保护水平Up有关,Iimp和Imax则由安装点需要耐受的能力来决定

二、SPD的安装位置:

(1)保护距离:

为了决定 SPD 的位置(在入口处、靠近设备等),有必要知道保护距离,也就是SPD和SPD能提供充分保护的被保护设备之间的可接受的距离。(SPD宜靠近被保护设备安装)。

三、SPD的预期寿命和失效模式

    (1)SPD预期寿命:主要取决于超过SPD最大放电能力的电涌发生的概率;实际寿命可能会短于或长于预期寿命,这取决于电涌实际发生的频度。在特定的应用情况下,较高Imax的SPD的预期寿命大于较低Imax的SPD,只要不超过SPD耐受的极限值;

(2)SPD失效模式:失效模式本身取决于电涌和过电压的类型,如果想避免供电受干扰或中断,SPD有必要配备专用的后备保护器SSD;

四、SPD和其它设备的配合:

(1)正常状态下,持续工作电流(Ic)不得造成任何人身安全方面的危害(间接接触等)或干扰其他设备。(宜选择0漏电流的复合型SPD,线路更安全,SPD使用寿命更长)。

(2)故障状态下,SPD需安装专用的SPD后备保护器,以便不干扰其他保护设备,如 RCD、熔断器和断路器,如果引起过电流保护器的动作,将会导致系统供电中断。(宜选择0续流的复合型SPD,不会引起前级开关动作,供电持续不中断)。

五、电压保护水平Up的选择:

在选择 SPD 合适的电压保护水平值时,应考虑被保护设备的电涌耐受(或关键设备的冲击抗扰度)和系统的标称电压,电压保护水平值越低,说明其保护性能越好;(在同等参数条件下,选择Up更低的SPD保护效果更好)。

六、选择SPD和其他SPD之间的配合:

某些应用场合需要两个或更多SPD,以便使被保护设备的电应力减少到一个可接受的值(较低Up)并且减低该建筑物内的瞬态电流。依据两个SPD的能量耐受值,为了获得可接受的电应力分配,有必要进行配合,(在同一电路中,宜选择具有能量自动配合功能的浪涌保护器,可以达到良好的配合)。

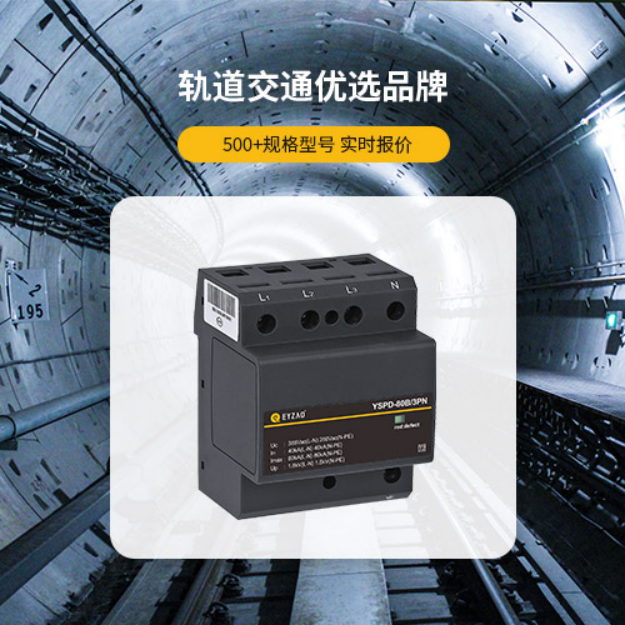

SPD-轨道交通优选品牌



综上六条,我们在选择浪涌保护器时,做到以下几点就能选到安全又实用的SPD

(1)SPD参数:应选择UC值高,通流量(Imax)大,Up值低的SPD;

(2)SPD的类型:选择O续流O漏电流的复合型SPD,不会造成主回路开关误动作,系统不停电;

(3)SPD功能:选择具有能量自动配合功能的SPD,现场可以不用考虑两级之间的距离,安装更便捷;

(4)SPD后备保护器:选择专用的后备保护器装置SSD,可以在SPD失效的情况下,不会导致线路起火。


-END-

  易造防雷浪涌保护器的主要优势:

易造复合型防雷电源SPD专用浪涌保护器,20年设计寿命,一体式组合低压电源防雷器小体积大通流,低残压、高TOV耐受1800V;MG串联技术,0漏流0续流;密封结构无外泄电弧,不起火。



易造三相、单相、混合型防雷浪涌模块采用链式放电技术,实现了防雷SPD的能量自动协调功能,安装时无需考虑两级电源交流SPD间的距离,t1、一类、一级SPD防雷器可以直接安装于t2、ii、二级防雷浪涌保护器后端,安装更快捷!



 易造国产优质浪涌保护器品牌厂家,外壳采用PA66高阻燃绝缘防护材料,符合UL94V-0 RoHS REACH认证,一体式复合型组合设计防震防潮耐高温,易造低压防雷电源专用防雷器、交流雷电雷击电涌SPD模块等浪涌保护器广泛应用于家用、配电箱、配电柜、消防、光伏、通讯、设备、系统、机房、电网、加油站、变电所、工厂、小区、电梯、控制柜、工业、新能源、通讯、建筑、轨道交通、石油石化等多个领域。





  杭州易造是国家高新技术企业、杭州市“雏鹰计划”企业,通过了ISO9001、ISO14001、ISO45001、3C等质量管理体系认证,国内专业电源防雷设备生产厂家,拥有全套风电浪涌保护器生产制作技术。主要生产一体式、复合型、单相、三相、两相、直流、混合型等款式,提供不同配电系统对一级浪涌保护器、二级浪涌保护器的1PN、2P、3P、3PN、4P等全系列电源防雷模块,SPD通过了UL、CSA、TUV、CQC、CE等权威认证,1500+规格型号可选择,满足所有低压设备的电涌防护要求。
